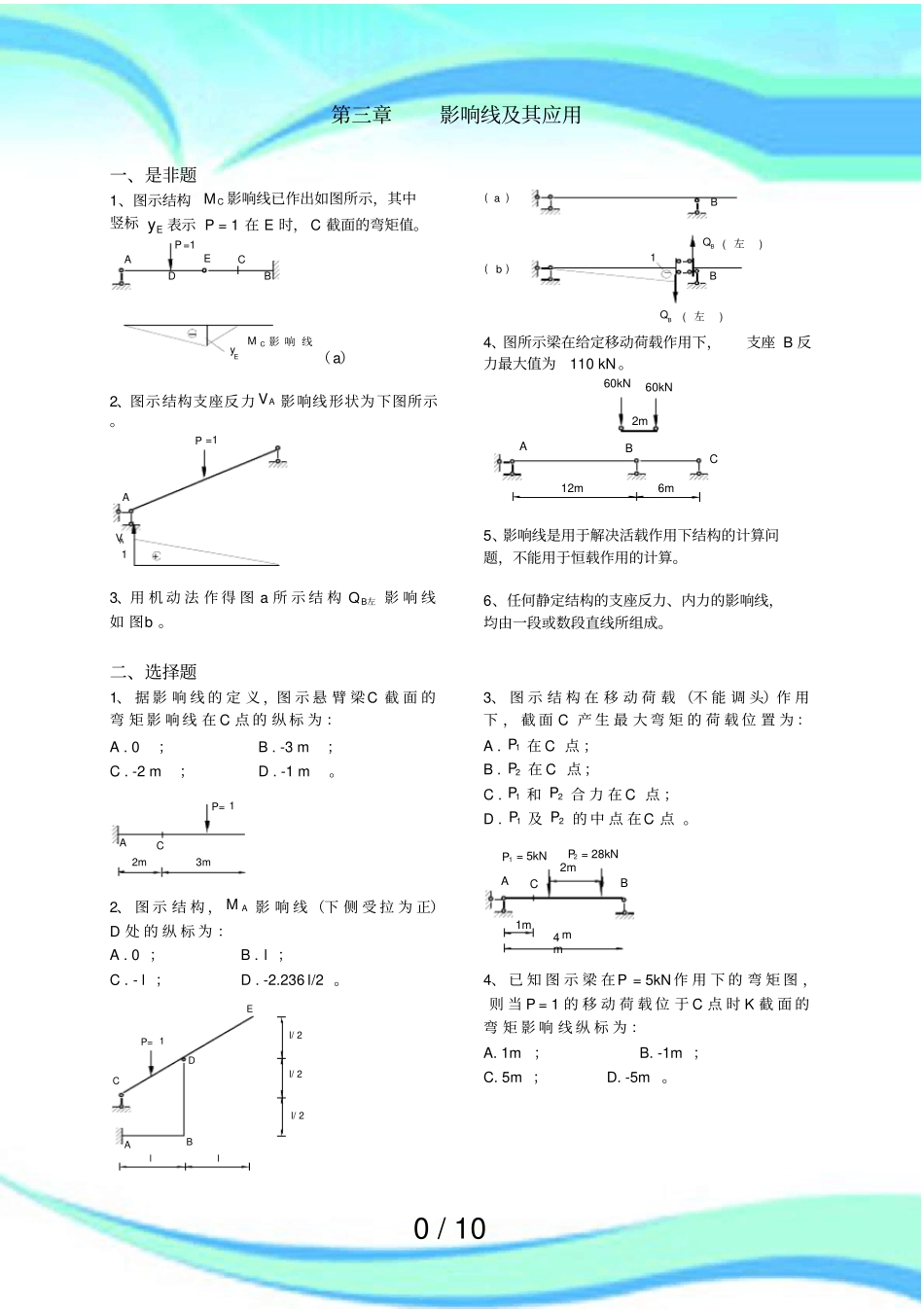

1 / 10 《结构力学测验样题库》影响线2 / 10 ————————————————————————————————作者：————————————————————————————————日期：0 / 10 第三章影响线及其应用一、是非题1、图示结构M C 影响线已作出如图所示，其中竖标Ey 表示 P = 1 在 E 时， C 截面的弯矩值。M C 影 响 线DEABCP =1yE（a）2、图示结构支座反力 VA 影响线形状为下图所示。1P =1+VAA3、用 机 动 法 作 得 图 a 所 示 结 构左BQ影 响 线如 图 b 。_1( )ab( )BB( 左 )QB( 左 )QB4、图所示梁在给定移动荷载作用下，支座 B 反力最大值为110 kN 。12mAB6m2m60kN60kNC5、影响线是用于解决活载作用下结构的计算问题，不能用于恒载作用的计算。6、任何静定结构的支座反力、内力的影响线，均由一段或数段直线所组成。二、选择题1、 据 影 响 线 的 定 义 ，图 示 悬 臂 梁 C 截 面 的弯 矩 影 响 线 在 C 点 的 纵 标 为 ：A . 0 ；B . -3 m ；C . -2 m ；D . -1 m 。ACP= 12m3m2、 图 示 结 构 ， M A 影 响 线 （下 侧 受 拉 为 正）D 处 的 纵 标 为 ：A . 0 ；B . l ；C . - l ；D . -2.236 l/2 。ABCDEllP= 1l/ 2l/ 2l/ 23、 图 示 结 构 在 移 动 荷 载 （不 能 调 头）作 用下 ， 截 面 C 产 生 最 大 弯 矩 的 荷 载 位 置 为 ：A . P1 在 C 点 ；B . P2 在 C 点 ；C . P1 和 P2 合 力 在 C 点 ；D . P1 及 P2 的 中 点 在 C 点 。ABC2m1m4mP1 = 5kNP2 = 28kNm4、 已 知 图 示 梁 在 P = 5kN 作 用 下 的 弯 矩 图 ，则 当 P = 1 的 移 动 荷 载 位 于 C 点 时 K 截 面 的弯 矩 影 响 线 纵 标 为 ：A. 1m ；B. -1m ；C. 5m ；D. -5m 。1 / 10 llKCP=kN1055图 M5(kN.m)5、影响线的基线应当与：A . 梁轴线平行；B . 梁轴线垂直；C . 单位力的作用线垂直；D . 单位力的作用线平行。6、一般在绘制影响线时，所用的荷载是一个：A . 集中力；B . 集中力偶；C . 指向不变的单位移动集中力；D . 单位力偶。7、图示结构支座A 右侧截面剪力影响线形状为：P=1ABA .B .C .D .8、单位力 P = 1 沿图示桁架下弦移动，杆1 ...
