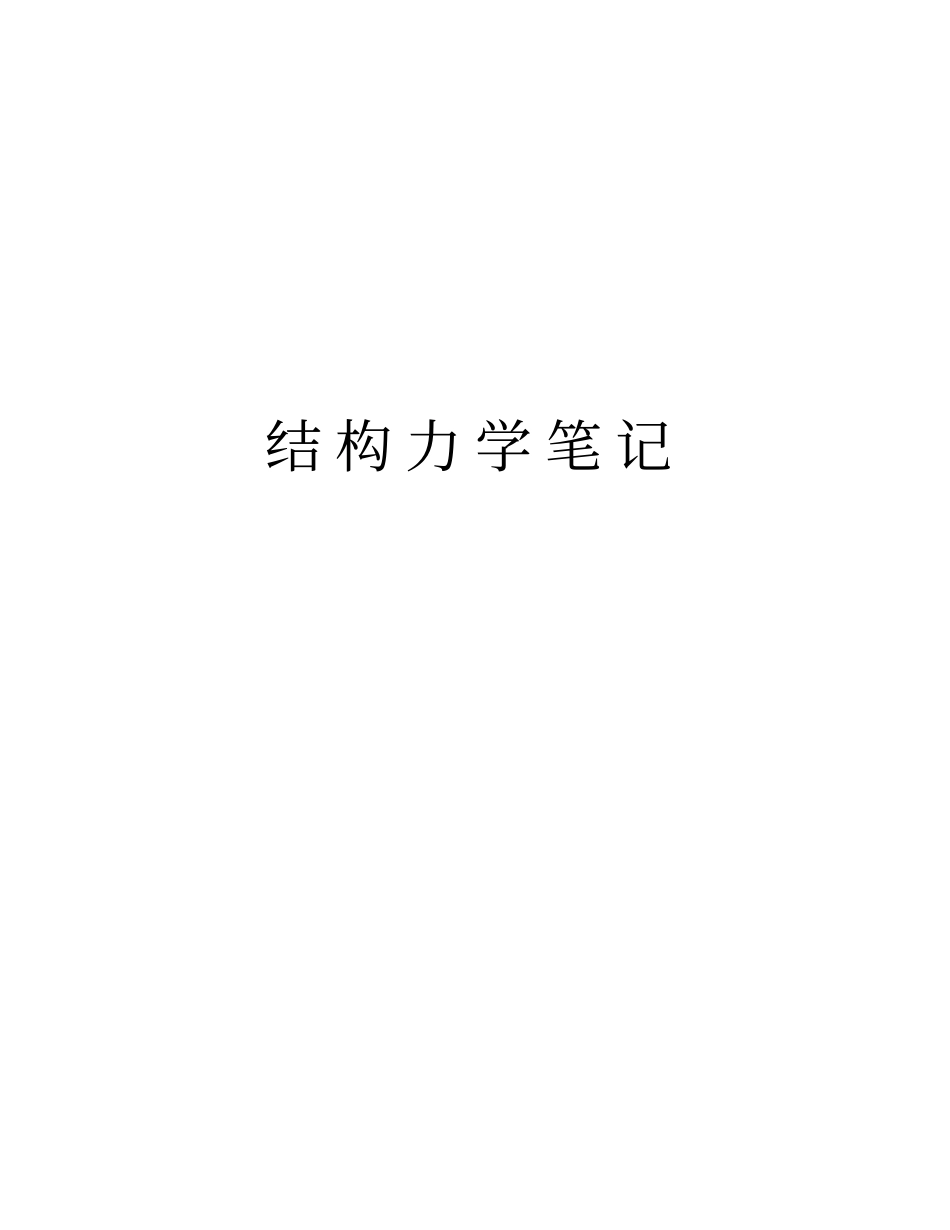

结 构 力 学 笔 记精品文档收集于网络，如有侵权请联系管理员删除结构几何构造部分：△：二元体、两刚片、三刚片、扩大基础、斜三角形、无多余约束的刚片可变换为一根链杆、变换三角形法。1. 瞬变体系至少有一个多余约束；2. 两根链杆只有同时连接两个相同的刚片，才能看成瞬铰；3. 无穷远处的瞬铰：、①每个方向都有且只有一个无穷远点，不同方向有不同的无穷远点；②各方向的无穷远点都在一条广义直线（无穷线）上；③有限点都不在无穷线上。4. 二元体的三个结点都必须是铰接；5. 几何构造分析中，一根杆不能重复使用；6. 瞬变与常变：①组成两个无穷远瞬铰的两对平行链杆互不平行，则体系为几何不变；②相互平行，则为几何瞬变；③平行且等长，但从刚片不同侧连出，则为几何瞬变；④平行且等长，且从刚片同侧连出。则为几何常变体系。静定结构受力分析：1. 静定结构内力与杆件的刚度无关；2. 在荷载作用下，如果仅靠静定结构的某一局部就可以与荷载维持平衡，则只有这部分受力，其余部分不受力；3. 静定结构在荷载作用下的位移与杆件的绝对刚度有关；在温度改变、支座移动等因素作用下的位移与杆件刚度无关、；4. 剪力图的正负号判断：根据弯矩图倾斜方向，从杆轴开始向弯矩图倾斜方向旋转(转角为锐角 )，若顺时针旋转则剪力为正，逆时针则剪力为负；5. 绘制剪力图时，剪力指向哪一侧，图就绘在哪一侧；6. 集中力 作用点处， M 图有折角，且凸向与F 方向相同；均布荷载 作用区段， M 图为抛物线，且凸向与Fq 图相同；精品文档收集于网络，如有侵权请联系管理员删除集中力偶m 作用处，剪力无变化，M 图有突变，突变量为m，且两侧 M 图切线相互平行；7. 铰结点处作用力偶时，应看清力偶作用在铰的哪一侧，力偶不能直接作用在铰结点上，只能作用在铰两侧的截面上；8. 两端铰接的直杆，若跨内无横向荷载，则该杆只受轴力，无弯矩和剪力（跨内横向荷载不包括结点集中力）9. 一对大小相等、方向相反的力偶M 作用在铰结点两侧时，这时铰结点两侧的弯矩是没有突变的，且斜率不变；10. 定向结点无荷载作用时，其两侧弯矩图为常数；11. 简支 斜梁 当荷载、杆长相同时，支座方向的改变对M 、Q 图无影响，只对N 图有影响；（铰变换、杆变换）12. 铰结点处未作用集中力时，弯矩图在此处不应出现转角，应平滑过渡；13. 绘制弯矩图时，应注意叠加原理的运用，在图乘时，若某一部分为抛物线，则要注意该抛物线在零处...
