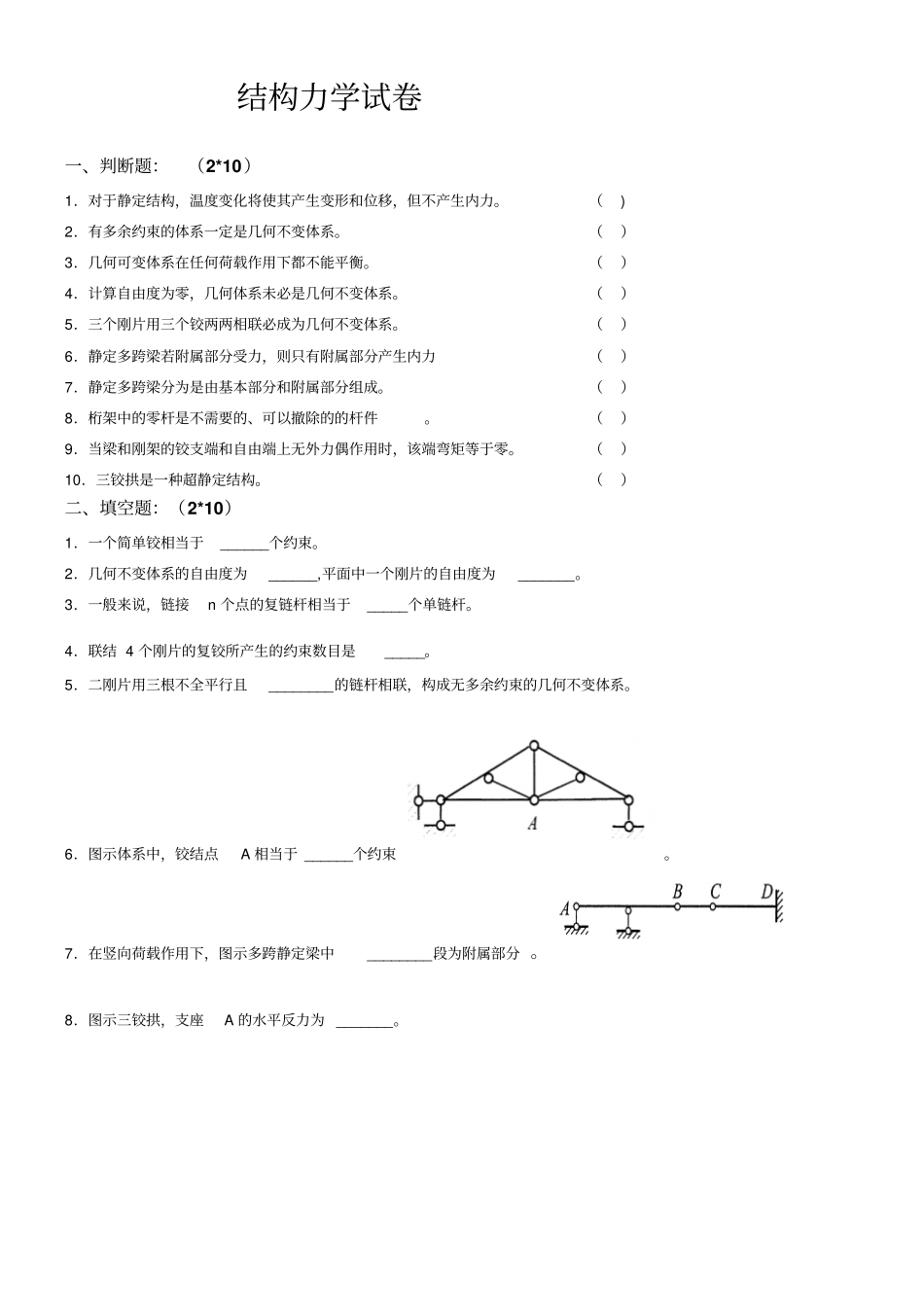

结构力学试卷一、判断题：（2*10）1．对于静定结构，温度变化将使其产生变形和位移，但不产生内力。（) 2．有多余约束的体系一定是几何不变体系。（）3．几何可变体系在任何荷载作用下都不能平衡。（）4．计算自由度为零，几何体系未必是几何不变体系。（）5．三个刚片用三个铰两两相联必成为几何不变体系。（）6．静定多跨梁若附属部分受力，则只有附属部分产生内力（）7．静定多跨梁分为是由基本部分和附属部分组成。（）8．桁架中的零杆是不需要的、可以撤除的的杆件。（）9．当梁和刚架的铰支端和自由端上无外力偶作用时，该端弯矩等于零。（）10．三铰拱是一种超静定结构。（）二、填空题：（2*10）1．一个简单铰相当于______个约束。2．几何不变体系的自由度为______,平面中一个刚片的自由度为_______。3．一般来说，链接n 个点的复链杆相当于_____个单链杆。4．联结 4 个刚片的复铰所产生的约束数目是_____。5．二刚片用三根不全平行且________的链杆相联，构成无多余约束的几何不变体系。6．图示体系中，铰结点A 相当于 ______个约束。7．在竖向荷载作用下，图示多跨静定梁中________段为附属部分 。8．图示三铰拱，支座A 的水平反力为 _______。9．静定多跨梁在几何构造上，首先固定的部分是_____；接着依次固定_____部分。10．三铰拱合理拱轴线形状唯一取决于拱上承受的________。三、选择题：（3*5）1．图示体系为 ( ) A ．无多余约束的几何不变体系B．有多余约束的几何不变体系C．瞬变体系D．常变体系2．.以下说法中不属于静定结构的一般性质的为( ) A. 静定结构的内力与变形无关B.结构的局部能平衡荷载时，其他部分不受力C.若将作用在结构中一个几何不变部分上的荷载作等效变换，其他部分上的内力不变D.支座移动、温度变化也会产生内力3．在竖向荷载作用下，三铰拱( ) A. 有水平推力B.无水平推力C.受力与同跨度、同荷载作用下的简支梁完全相同D.截面弯矩比同跨度、同荷载作用下的简支梁的弯矩要大4．图示简支梁B 截面的剪力为 ( ) A ．12kN B．-18kN C．-12kN D．左侧 12kN，右侧 -18kN 5．图示结构为对称结构,根据对称性可知，杆BE 中( ) A ．无内力B．有轴力存在C．有剪力存在D．有弯矩存在四、解答题：（3*15）1．对下图所示平面杆件体系作几何组成分析2．试作图示梁弯矩图、剪力图。3．试求图示结构（各杆长均为l）的支座反力，并作弯矩图。A B C
