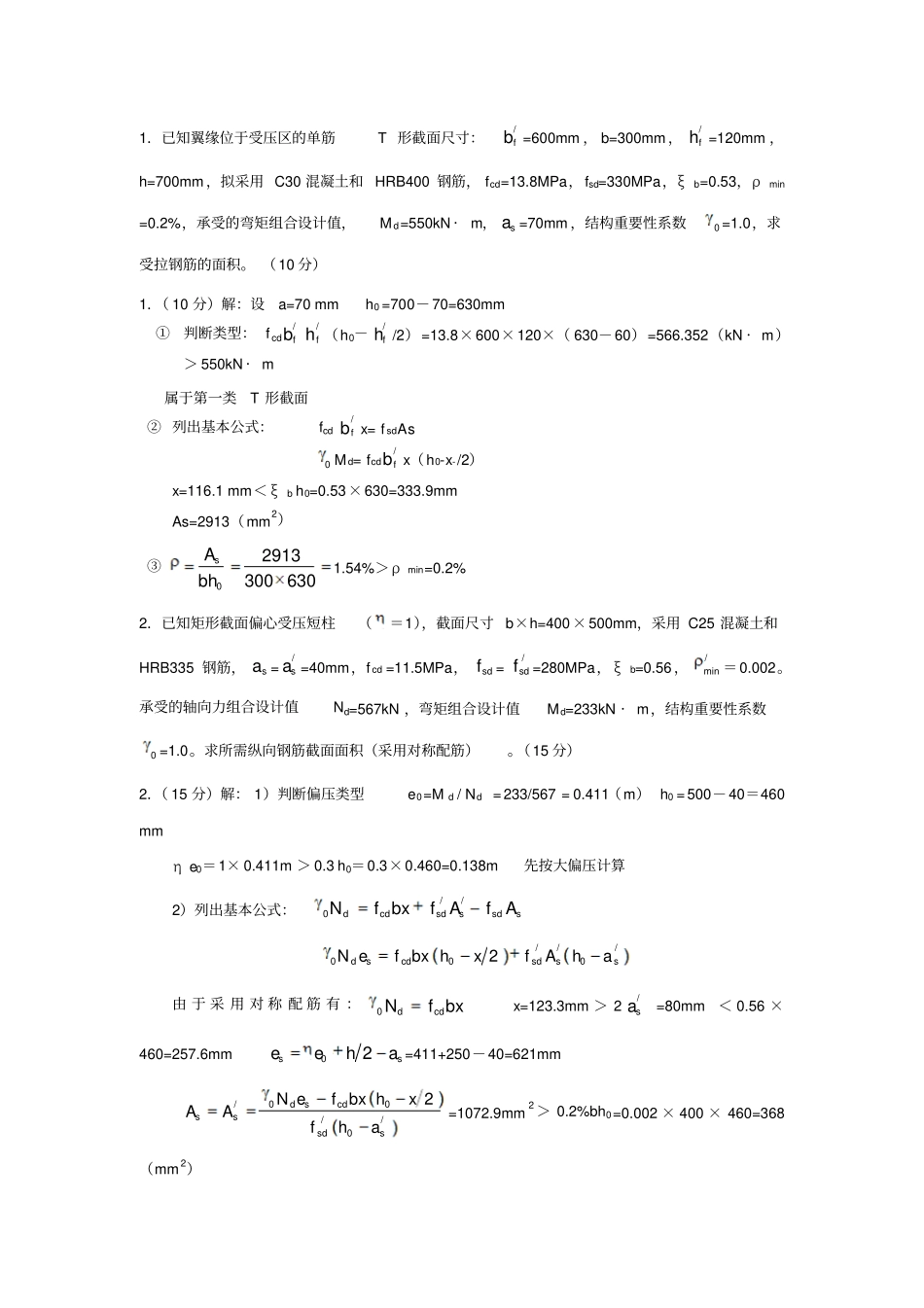

1．已知翼缘位于受压区的单筋T 形截面尺寸：/fb =600mm ， b=300mm，/fh =120mm ，h=700mm，拟采用 C30 混凝土和 HRB400 钢筋， fcd=13.8MPa，fsd=330MPa，ξb=0.53，ρmin=0.2%，承受的弯矩组合设计值，M d=550kN ·m，sa =70mm ，结构重要性系数0 =1.0，求受拉钢筋的面积。 （10 分）1．（ 10 分）解：设a=70 mm h0 =700－70=630mm ①判断类型： f cd/fb/fh （h0－/fh /2）=13.8×600×120×（ 630－60）=566.352（kN · m）＞ 550kN ·m 属于第一类T 形截面② 列出基本公式：fcd /fb x= f sd As 0 M d= fcd/fb x（h0-x-/2）x=116.1 mm＜ ξb h0=0.53×630=333.9mmAs=2913（mm2）③02913300 630sAbh1.54%＞ρmin=0.2% 2．已知矩形截面偏心受压短柱（＝1），截面尺寸 b×h=400×500mm，采用 C25 混凝土和HRB335 钢筋，sa =/sa =40mm，f cd =11.5MPa，sdf=/sdf=280MPa， ξb=0.56，/min ＝0.002。承受的轴向力组合设计值Nd=567kN ，弯矩组合设计值M d=233kN ·m，结构重要性系数0 =1.0。求所需纵向钢筋截面面积（采用对称配筋）。（15 分）2．（ 15 分）解： 1）判断偏压类型e0 =M d / Nd =233/567 = 0.411（m） h0 =500－40＝460 mmη e0＝1× 0.411m ＞ 0.3 h0＝0.3×0.460=0.138m先按大偏压计算2）列出基本公式：//0dcdsdssdsNf bxfAfA///0002dscdsdssN ef bx hxfAha由 于 采 用 对 称 配 筋 有 ：0dcdNf bxx=123.3mm ＞ 2/sa=80mm ＜ 0.56 ×460=257.6mm 02sseeha =411+250－40=621mm 00///02dscdsssdsN ef bx hxAAfha=1072.9mm2 ＞ 0.2%bh0=0.002 × 400 × 460=368（mm2）1．已知一矩形截面梁，截面尺寸 b＝ 400 mm，h＝900 mm，弯矩组合设计值dM＝800kN·m，混凝土强度等级C30，钢筋等级为HRB335 ，cdf＝ 13.8MPa，sdf＝280MPa， b ＝0.56，sA＝4926mm2，sa ＝ 60mm，ρmin=0.2%，结构重要性系数0 ＝ 1.1。求该截面是否可以安全承载。（10 分）1．（10 分）解：①h0 =900－60=840mm，04926400840sAbh1.47%＞ρmin=0.2% ② 基本公式c ds dfb xfAM u02cdf bx hxx=249.87 mm＜ ξb h0 =0.56×840＝470.4mm ③ M u02cdf bx hx=13.8×400×249.87（840－249.87/2）= 986.3 kN·m＞0dM=880 kN· m安全2．已知偏心受压短柱（＝1）的截面 b×h=400mm×500mm，荷载产生的轴向力组合设计...
