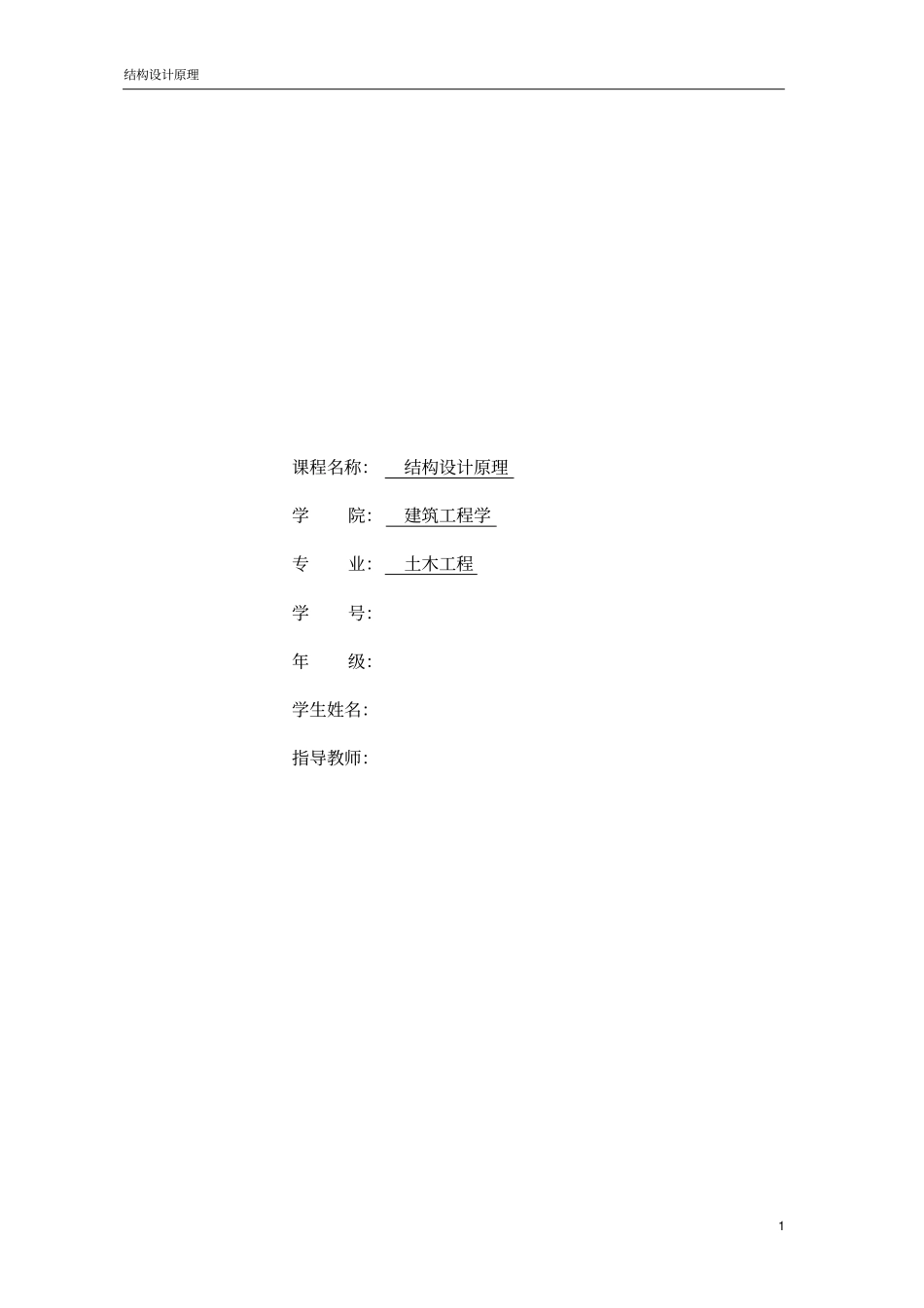

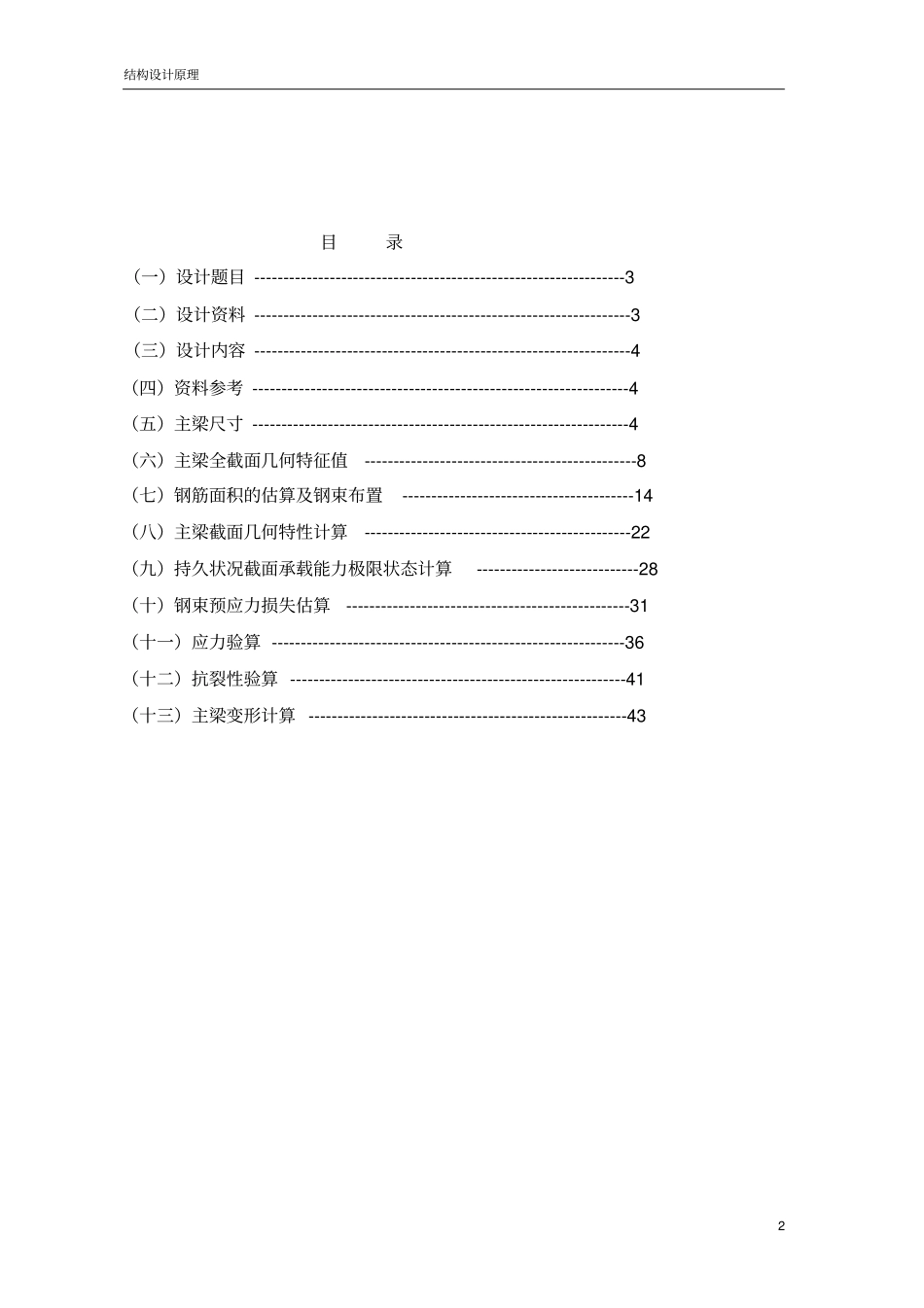

结构设计原理1 课程名称：结构设计原理学院：建筑工程学专业：土木工程学号：年级：学生姓名：指导教师：结构设计原理2 目录（一）设计题目 ----------------------------------------------------------------3 （二）设计资料 -----------------------------------------------------------------3 （三）设计内容 -----------------------------------------------------------------4 （四）资料参考 -----------------------------------------------------------------4 （五）主梁尺寸 -----------------------------------------------------------------4 （六）主梁全截面几何特征值-----------------------------------------------8 （七）钢筋面积的估算及钢束布置----------------------------------------14 （八）主梁截面几何特性计算----------------------------------------------22 （九）持久状况截面承载能力极限状态计算----------------------------28（十）钢束预应力损失估算-------------------------------------------------31（十一）应力验算 -------------------------------------------------------------36 （十二）抗裂性验算 ----------------------------------------------------------41 （十三）主梁变形计算 -------------------------------------------------------43 结构设计原理3 （一）设计题目 ：40m 预应力混凝土装配式T 形梁设计。（二）基本资料 ：（1）、简支梁跨径：标准跨径Lb=40m，计算跨径 L=38.88m。（2）、设计荷载：公路一级，人群荷载为3.0KN/m2，结构重要性系数r 0=1.0 （3）、环境：桥址位于野外一般地区，一类环境，年平均相对湿度75％。（4）、材料：预应力钢筋采用ASTM A416— 97a 标准的低松弛钢绞线（ 1×7 标准型），抗拉强度标准值 f pk=1860MPa，抗拉强度设计值f pd=1260 MPa，公称直径 15.24mm，公称面积140mm2。弹性模量 Ep=1.95×105MPa，锚具采用夹片式群锚。非预应力钢筋：受力钢筋采用HRB335级钢筋。抗拉强度标准值f sk=335MPa，抗拉强度设计值 f sd=280MPa。钢筋弹性模量为Es=2.0 ×105MPa。构造钢筋采用R235级钢筋，抗拉强度标准值 f sk=235MPa，抗拉强度设计值f sd=195MPa。钢筋弹性模量为Es=2.1 ×105MPa。混凝土：主梁采用C60，Ec=3.6 ×104MPa，抗压强度标准值f ck=38.5MPa，抗压强度设计值f cd=26.5MPa...
