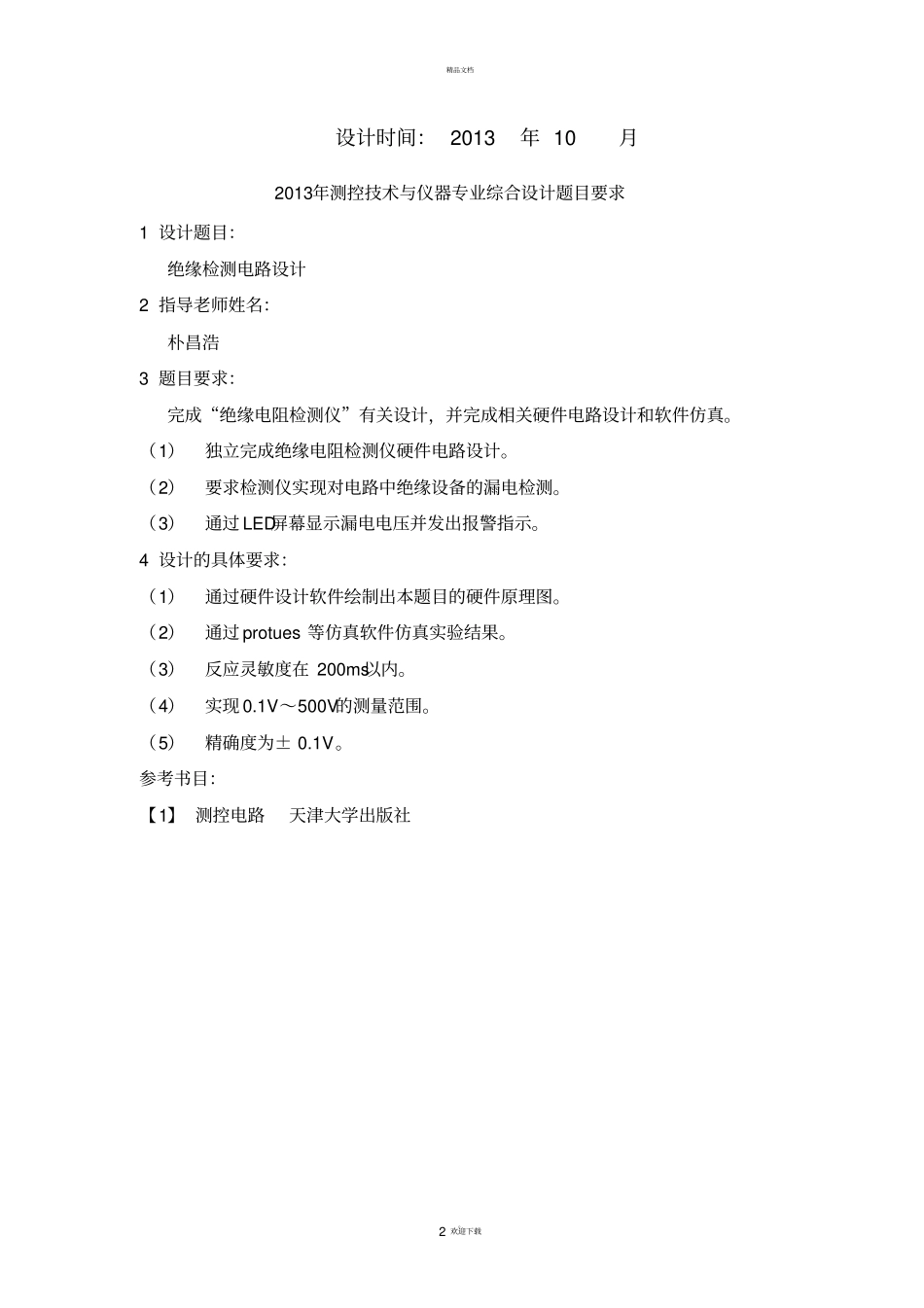

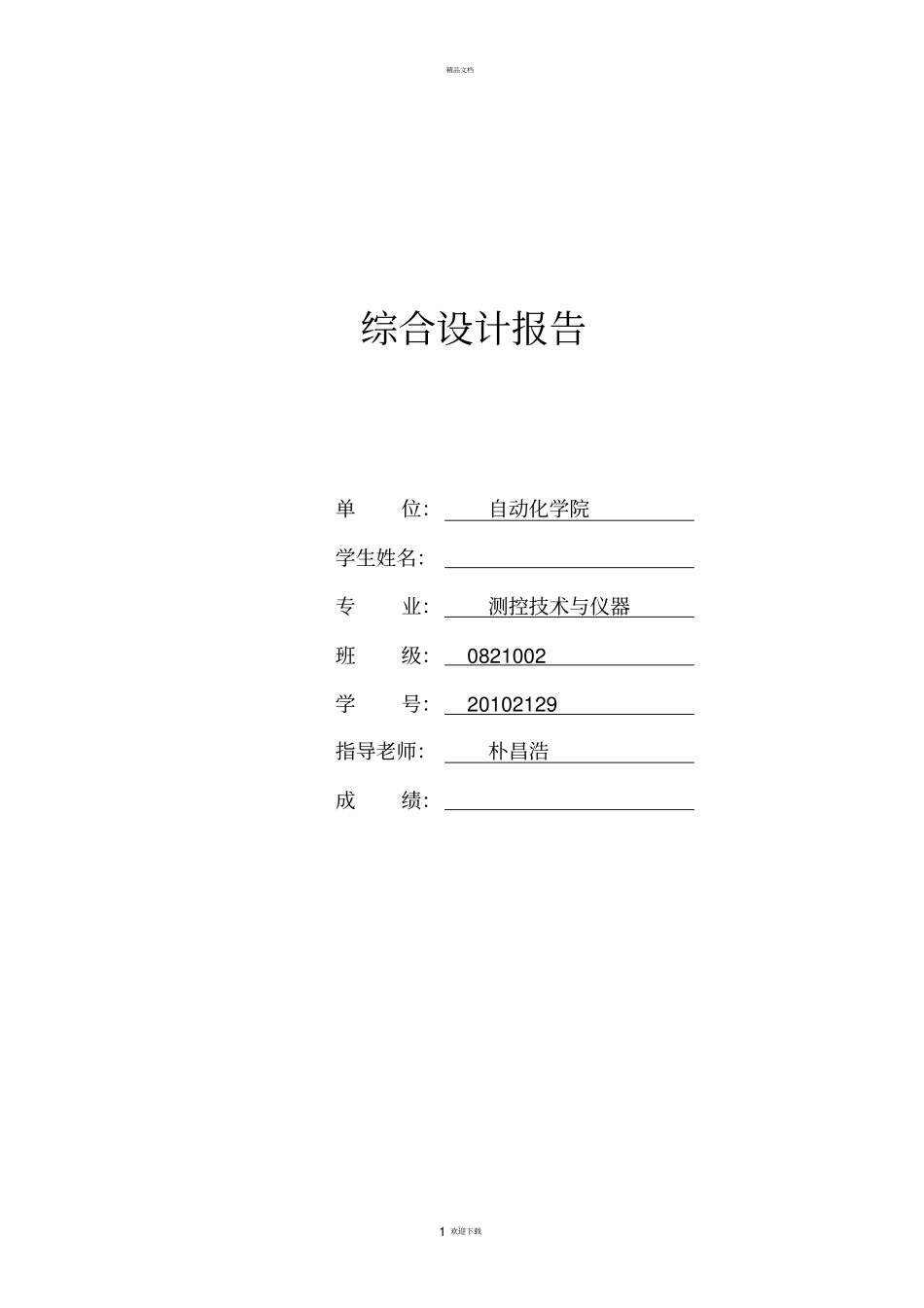

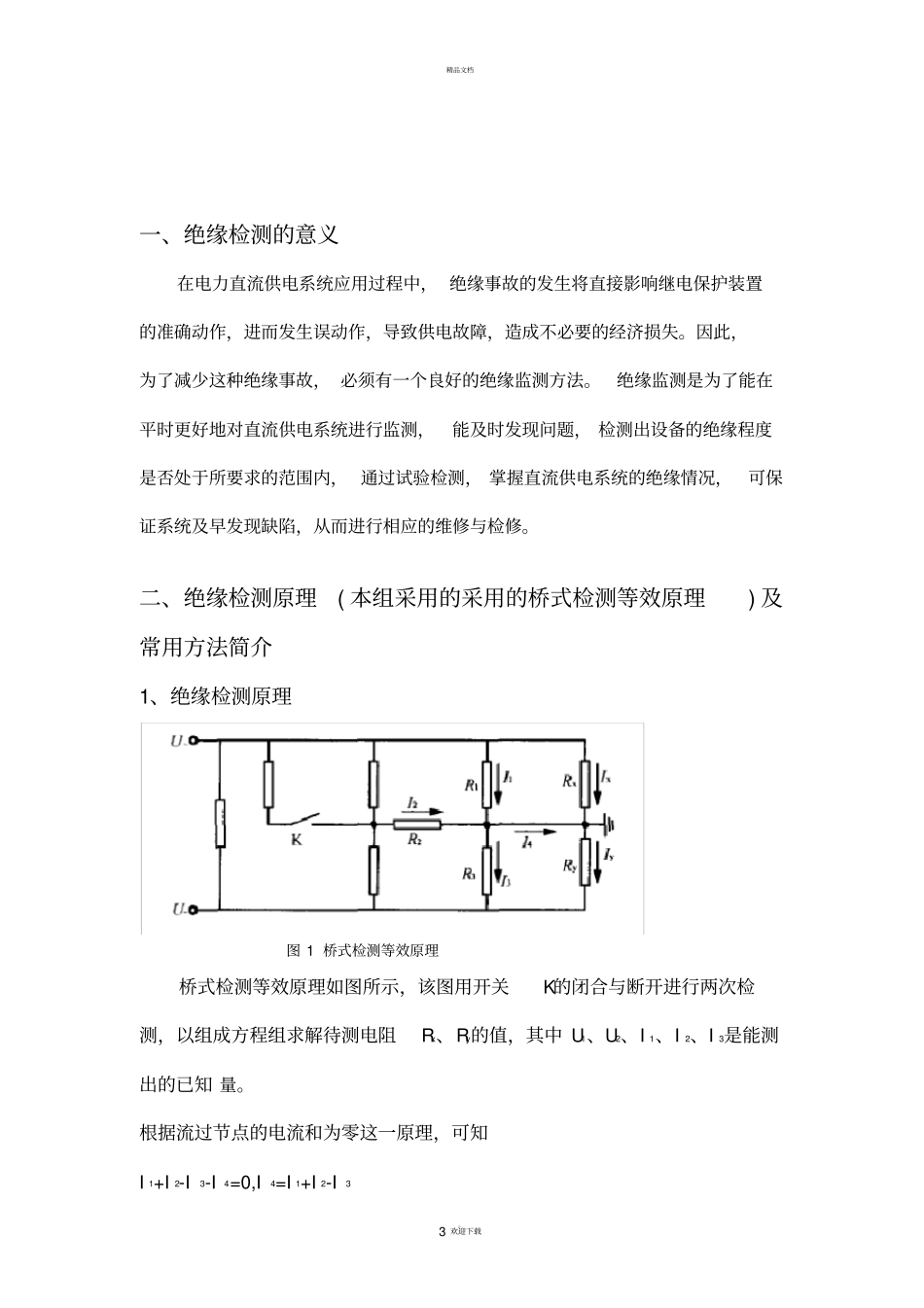

精品文档。1 欢迎下载综合设计报告单位：自动化学院学生姓名：专业：测控技术与仪器班级： 0821002 学号： 20102129 指导老师：朴昌浩成绩：精品文档。2 欢迎下载设计时间： 2013 年 10 月2013年测控技术与仪器专业综合设计题目要求1 设计题目：绝缘检测电路设计2 指导老师姓名：朴昌浩3 题目要求：完成“绝缘电阻检测仪”有关设计，并完成相关硬件电路设计和软件仿真。（1）独立完成绝缘电阻检测仪硬件电路设计。（2）要求检测仪实现对电路中绝缘设备的漏电检测。（3）通过 LED屏幕显示漏电电压并发出报警指示。4 设计的具体要求：（1）通过硬件设计软件绘制出本题目的硬件原理图。（2）通过 protues 等仿真软件仿真实验结果。（3）反应灵敏度在 200ms以内。（4）实现 0.1V～500V的测量范围。（5）精确度为± 0.1V。参考书目：【1】 测控电路天津大学出版社精品文档。3 欢迎下载一、绝缘检测的意义在电力直流供电系统应用过程中， 绝缘事故的发生将直接影响继电保护装置的准确动作，进而发生误动作，导致供电故障，造成不必要的经济损失。因此，为了减少这种绝缘事故， 必须有一个良好的绝缘监测方法。绝缘监测是为了能在平时更好地对直流供电系统进行监测，能及时发现问题， 检测出设备的绝缘程度是否处于所要求的范围内， 通过试验检测， 掌握直流供电系统的绝缘情况，可保证系统及早发现缺陷，从而进行相应的维修与检修。二、绝缘检测原理( 本组采用的采用的桥式检测等效原理) 及常用方法简介1、绝缘检测原理图 1 桥式检测等效原理桥式检测等效原理如图所示，该图用开关K的闭合与断开进行两次检测，以组成方程组求解待测电阻Rx、Ry的值，其中 U1、U2、I 1、I 2、I 3是能测出的已知 量。根据流过节点的电流和为零这一原理，可知I 1+I 2-I3-I4=0,I4=I 1+I 2-I3 精品文档。4 欢迎下载I x+I 4-IY=0, 所以有 I X+I 1+I 2-I3-IY=0 I 1+I 2+I X=I 3+I Y 令 Ix=U1/R x Iy=U2/R y 设 x=1/R x y=1/Ry a=U1 b=U 2 c=I3-I2-I1 根据 I 3-I1-I2=I x-Iy 得 c=U 1/R x-U2/R y=ax-by 开关断开时： c 1=a1x-b 1y 开关闭合时： c 2=a2x-b 2y 所以 RX=1/x= （-a 1b2+a2b1)/(-b2c1+b1c2) Ry=1/y= （-a 1b2+a2b1)/ (a1c1-a 2c2) 即为所求待测电阻值2、常用绝缘检测方法目前，电力直流系统的绝缘检测分为直流检测法和交流检测法。直流供电系统的绝缘检测又分为母线的...
