继电保护及安全自动装置技术规程试题及答案

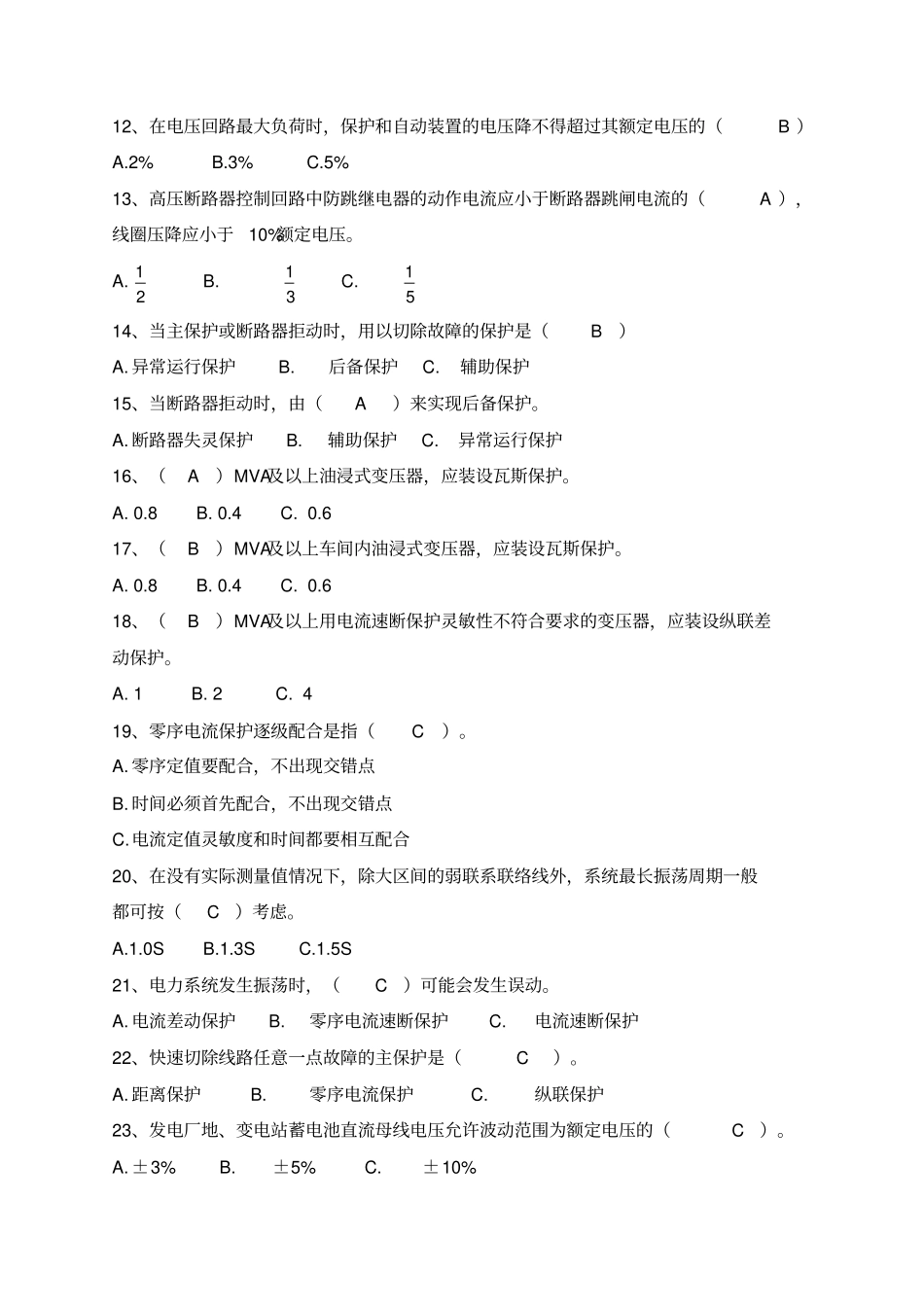

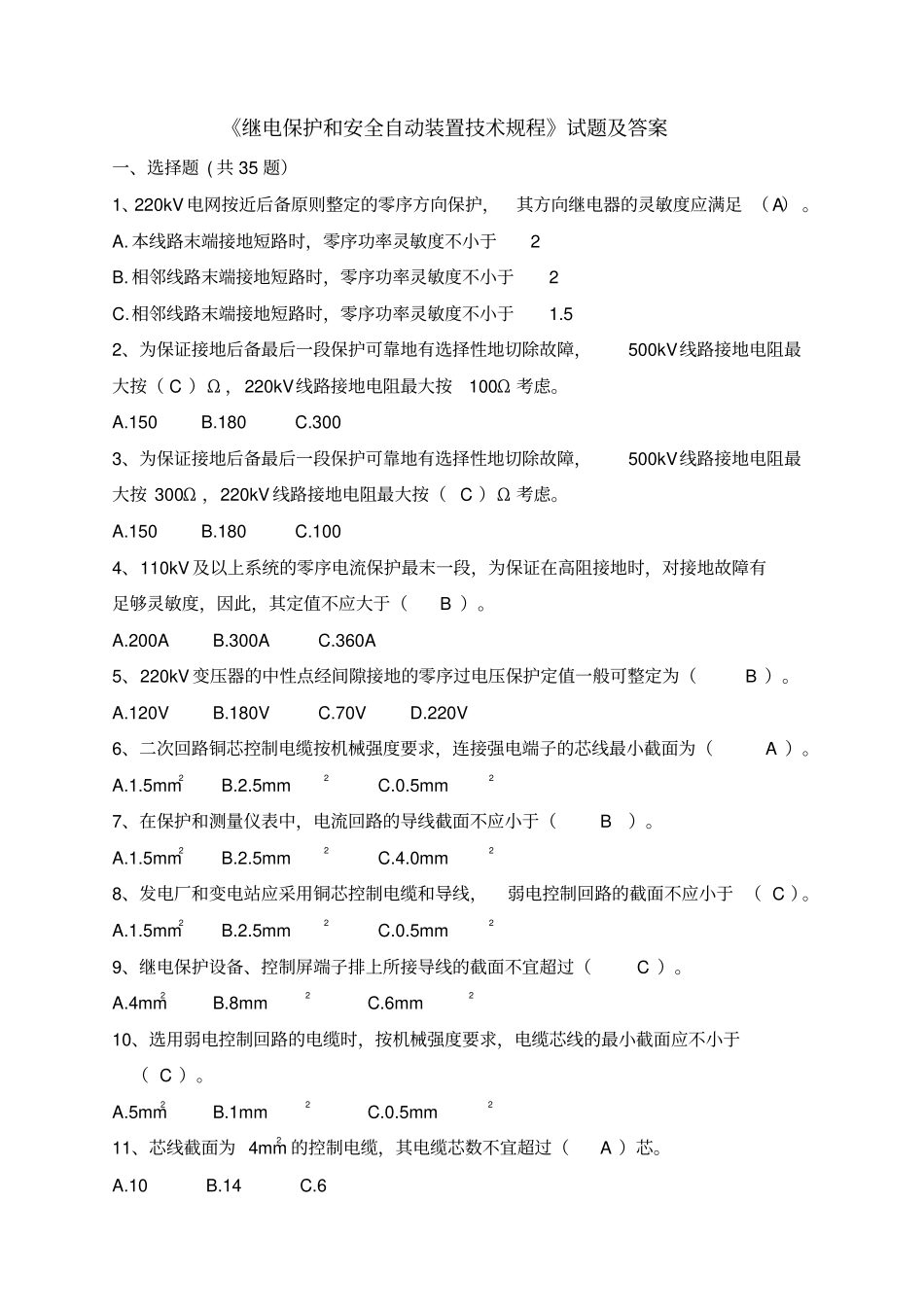

《继电保护和安全自动装置技术规程》试题及答案一、选择题 ( 共 35 题）1、220kV 电网按近后备原则整定的零序方向保护，其方向继电器的灵敏度应满足 （ A） 。A. 本线路末端接地短路时，零序功率灵敏度不小于2 B. 相邻线路末端接地短路时，零序功率灵敏度不小于2 C.相邻线路末端接地短路时，零序功率灵敏度不小于1.5 2、为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按（ C ）Ω ，220kV线路接地电阻最大按100Ω 考虑。A.150 B.180 C.300 3、为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按 300Ω ，220kV 线路接地电阻最大按（ C ）Ω 考虑。A.150 B.180 C.100 4、110kV 及以上系统的零序电流保护最末一段，为保证在高阻接地时，对接地故障有足够灵敏度，因此，其定值不应大于（B ）。A.200A B.300A C.360A 5、220kV 变压器的中性点经间隙接地的零序过电压保护定值一般可整定为（B ）。A.120V B.180V C.70V D.220V 6、二次回路铜芯控制电缆按机械强度要求，连接强电端子的芯线最小截面为（A ）。A.1.5mm2 B.2.5mm2 C.0.5mm27、在保护和测量仪表中，电流回路的导线截面不应小于（B）。A.1.5mm2 B.2.5mm2 C.4.0mm2 8、发电厂和变电站应采用铜芯控制电缆和导线，弱电控制回路的截面不应小于 （ C ）。A.1.5mm2 B.2.5mm2 C.0.5mm2 9、继电保护设备、控制屏端子排上所接导线的截面不宜超过（C ）。A.4mm2 B.8mm2 C.6mm2 10、选用弱电控制回路的电缆时，按机械强度要求，电缆芯线的最小截面应不小于（ C ）。A.5mm2 B.1mm2 C.0.5mm211、芯线截面为 4mm2 的控制电缆，其电缆芯数不宜超过（A ）芯。A.10 B.14 C.6 12、在电压回路最大负荷时，保护和自动装置的电压降不得超过其额定电压的（B ）A.2% B.3% C.5% 13、高压断路器控制回路中防跳继电器的动作电流应小于断路器跳闸电流的（A ），线圈压降应小于10%额定电压。A.21 B. 31 C.5114、当主保护或断路器拒动时，用以切除故障的保护是（B）A. 异常运行保护 B.后备保护 C.辅助保护15、当断路器拒动时，由（A）来实现后备保护。A. 断路器失灵保护 B.辅助保护 C.异常运行保护16、（A）MVA及以上油浸式变压器，应装设瓦斯保护。A. 0.8 B. 0.4 C. 0.6 17、（B）MVA及以上车间内油浸式变压器，应装设瓦斯保护。A. 0.8 B. 0.4 C. 0.6 18、（B）MVA...
