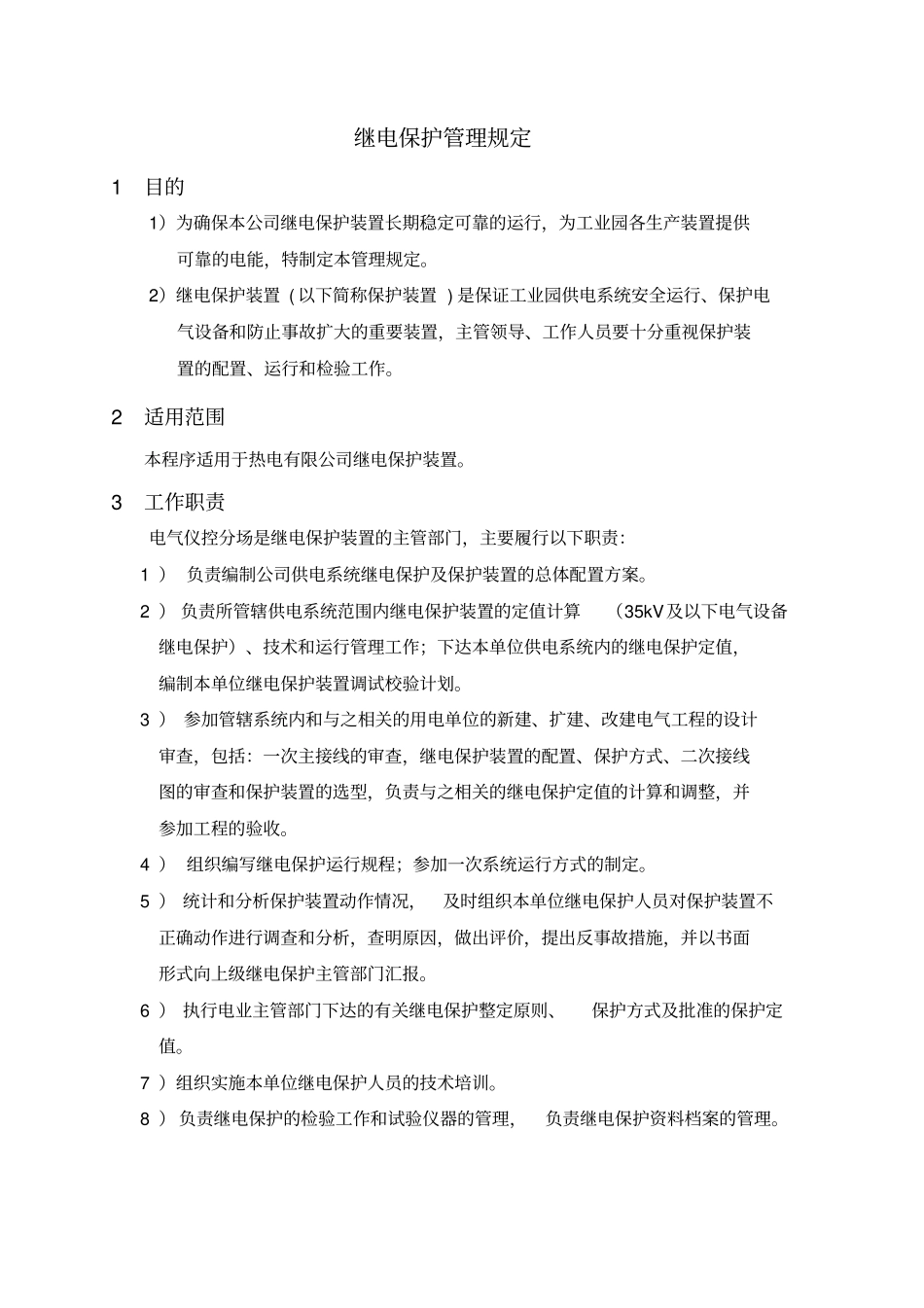

继电保护管理规定1 目的1）为确保本公司继电保护装置长期稳定可靠的运行，为工业园各生产装置提供可靠的电能，特制定本管理规定。2）继电保护装置 ( 以下简称保护装置 ) 是保证工业园供电系统安全运行、保护电气设备和防止事故扩大的重要装置，主管领导、工作人员要十分重视保护装置的配置、运行和检验工作。2 适用范围本程序适用于热电有限公司继电保护装置。3 工作职责电气仪控分场是继电保护装置的主管部门，主要履行以下职责： 1 ） 负责编制公司供电系统继电保护及保护装置的总体配置方案。 2 ） 负责所管辖供电系统范围内继电保护装置的定值计算（35kV及以下电气设备继电保护）、技术和运行管理工作；下达本单位供电系统内的继电保护定值，编制本单位继电保护装置调试校验计划。 3 ） 参加管辖系统内和与之相关的用电单位的新建、扩建、改建电气工程的设计审查，包括：一次主接线的审查，继电保护装置的配置、保护方式、二次接线图的审查和保护装置的选型，负责与之相关的继电保护定值的计算和调整，并参加工程的验收。 4 ） 组织编写继电保护运行规程；参加一次系统运行方式的制定。 5 ） 统计和分析保护装置动作情况，及时组织本单位继电保护人员对保护装置不正确动作进行调查和分析，查明原因，做出评价，提出反事故措施，并以书面形式向上级继电保护主管部门汇报。 6 ） 执行电业主管部门下达的有关继电保护整定原则、保护方式及批准的保护定值。 7 ）组织实施本单位继电保护人员的技术培训。 8 ） 负责继电保护的检验工作和试验仪器的管理，负责继电保护资料档案的管理。4 工作流程4.1 保护设备范围的定义保护装置内容：4.1.1 发电机、变压器、电动机、母线、线路的保护装置等。4.1.2 备用设备及备用电源自动投入装置、其它保证系统安全的自动装置等。4.1.3 集中保护盘、模拟屏与继电保护有关的继电器和元件。4.1.4 连接保护装置的二次回路： 1 ） 从电流互感器、电压互感器二次侧端子开始到有关继电保护装置的二次回路。 2 ） 从继电保护直流分路开关开始到有关保护装置的二次回路。 3 ） 从保护装置到控制屏和中央信号屏的直流回路。 4 ） 继电保护装置出口端子排到断路器操作箱端子排的跳、合闸回路。 5 ） 现场设备保护装置到高低压盘柜保护装置的连接线路。 6 ） 连锁装置到高低压盘柜的连接线路。4.1.5 微机监控设备 : 监控机、交换机、通讯转换器、光纤及收发器等。4....
