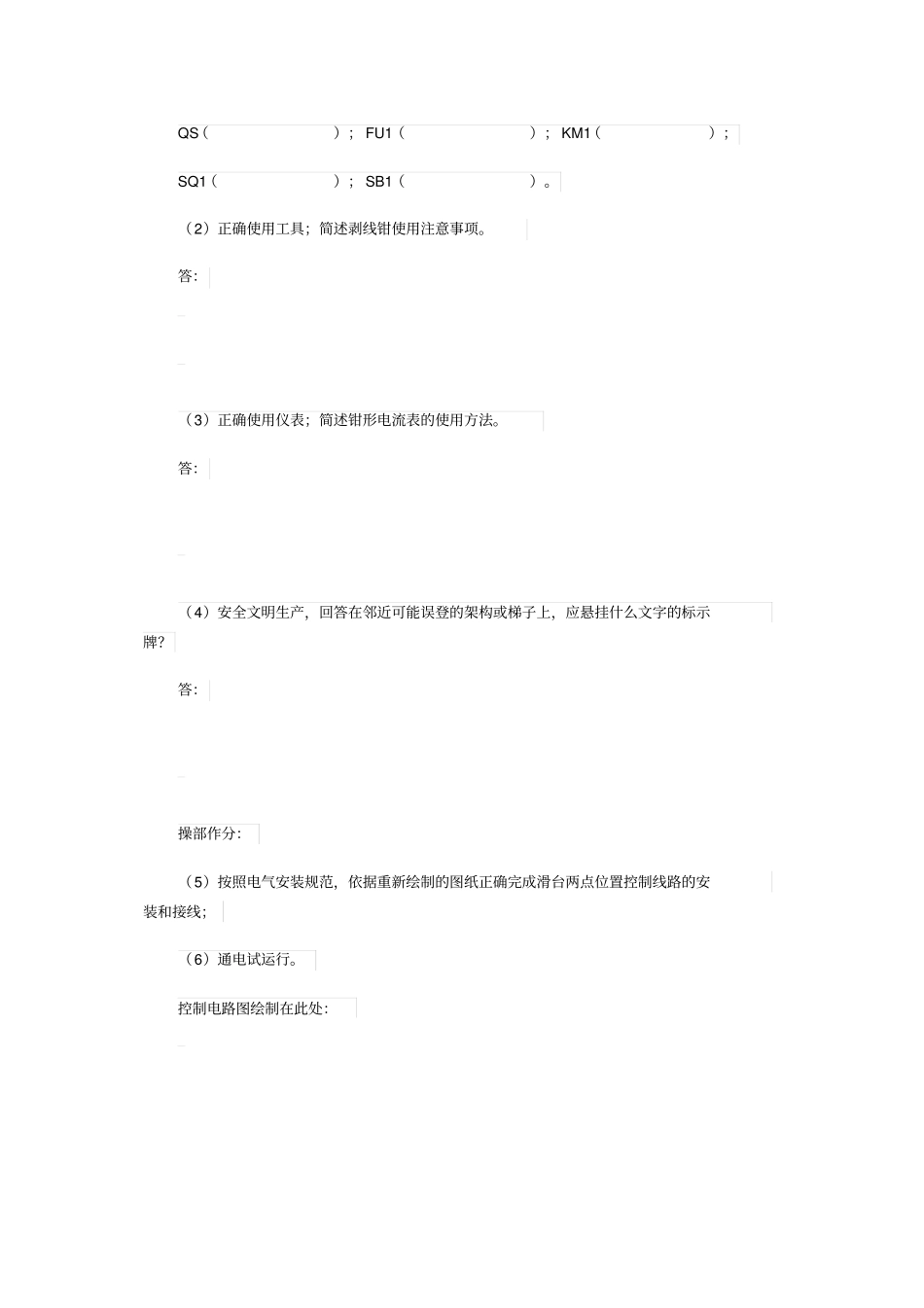

维修电工 ( 中级 ) 样题注意事项一、本试卷依据2009 年颁布的《维修电工》国家职业标准命制。二、请根据试题考核要求，完成考试内容。三、请服从考评人员指挥，保证考核安全顺利进行。试题 1、三相交流异步电动机位置控制电路的安装与调试（1）考试时间： 120 分钟（2）考核方式：实操＋笔试（3）本题分值： 35 分（4）具体考核要求：按照电气安装规范，依据图1.1.3-4修改后的电路图正确完成滑台两点位置控制线路的安装、接线和调试在下图 1.1.3-4基础上，改为在SQ1、SQ2处各停留 2S。图 1.1.3-4笔试部分：（1）正确识读给定的电路图；写出下列图形文字符号的名称。QS（）； FU1（）； KM1（）；SQ1（）； SB1（）。（2）正确使用工具；简述剥线钳使用注意事项。答：（3）正确使用仪表；简述钳形电流表的使用方法。答：（4）安全文明生产，回答在邻近可能误登的架构或梯子上，应悬挂什么文字的标示牌？答：操部作分：（5）按照电气安装规范，依据重新绘制的图纸正确完成滑台两点位置控制线路的安装和接线；（6）通电试运行。控制电路图绘制在此处：试题 2、PLC控制三相异步电动机启动装调（1）考试时间： 120 分钟（2）考核方式：实操＋笔试（3）本题分值： 35 分（4）具体考核要求：按照电气安装规范，依据图2.1.3-1主电路和绘制的I/O 接线图正确完成PLC控制电动机启动线路的安装、接线和调试。图 2.1.3-1笔试部分：（1）正确识读给定的电路图；将控制电路部分改为PLC控制，在答题纸上正确绘制PLC的 I/O 口（输入 / 输出）接线图并设计PLC梯形图。（2）正确使用工具；简述电烙铁使用注意事项。答：（3）正确使用仪表；简述指针式万用表电阻挡的使用方法。答：（4）安全文明生产， 回答在室外地面高压设备四周的围栏上悬挂什么内容的标示牌？答：操部作分：（5）按照电气安装规范，将控制电路部分改为PLC控制，依据图2.1.3-1主电路和绘制的 I/O 接线图正确完成PLC控制电动机启动线路的安装和接线；（6）正确编制程序并输入PLC中；（7）通电试运行。笔试部分答题纸1、PLC接线图2、PLC梯形图试题 3、双向晶闸管调光电路的测量和维修（1）考试时间： 60 分钟（2）考核方式：实操+笔试（3）试卷抽取方式：由考生随机抽取故障序号（4）本题分值： 30 分（5）具体考核要求：双向晶闸管调光电路的测量和维修图 3.2.2-1笔试部分：（1）正确识读给定的电路图，回答电位器VR4变大时，灯泡的亮度如何变化？答：（2）正确...
