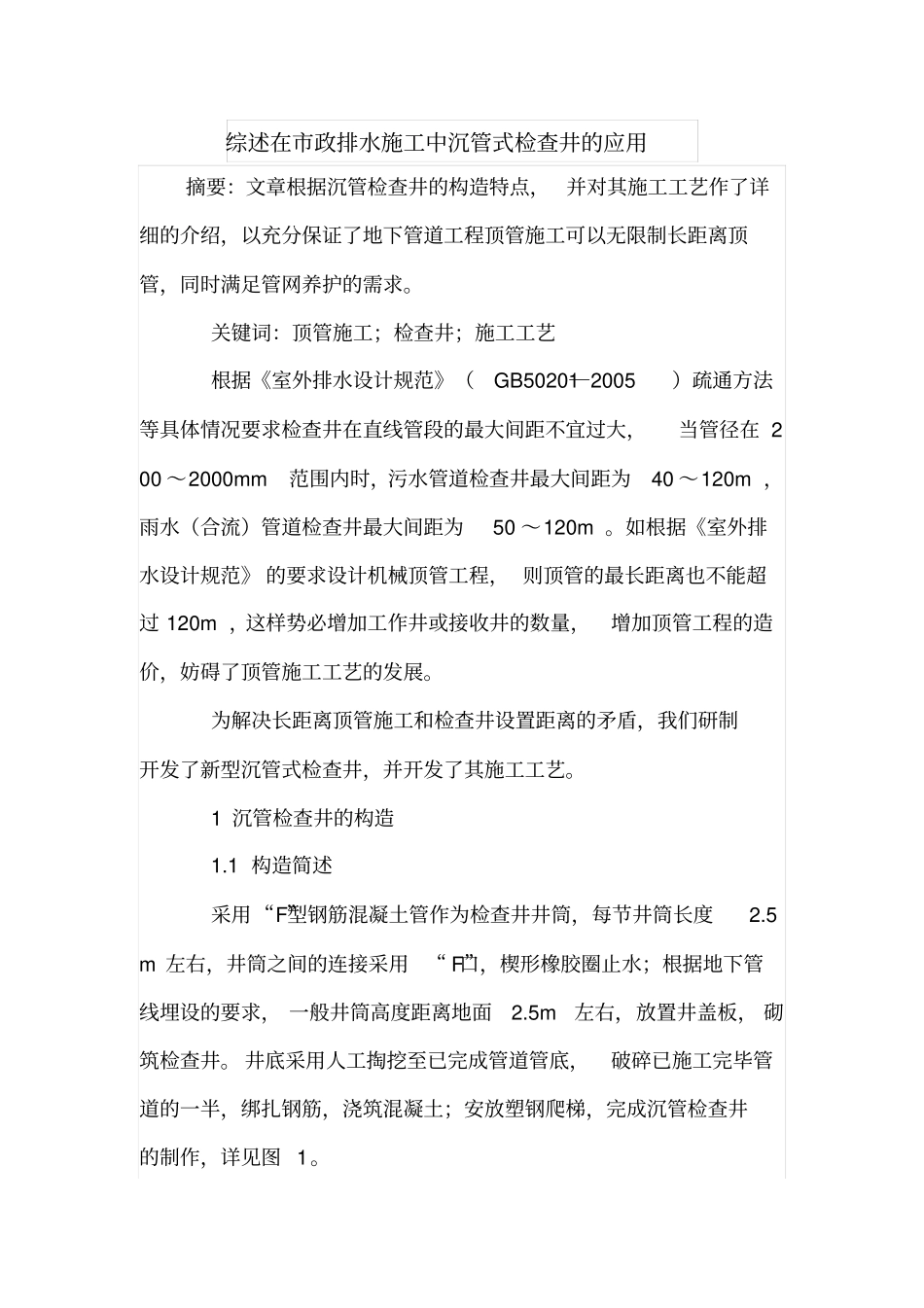

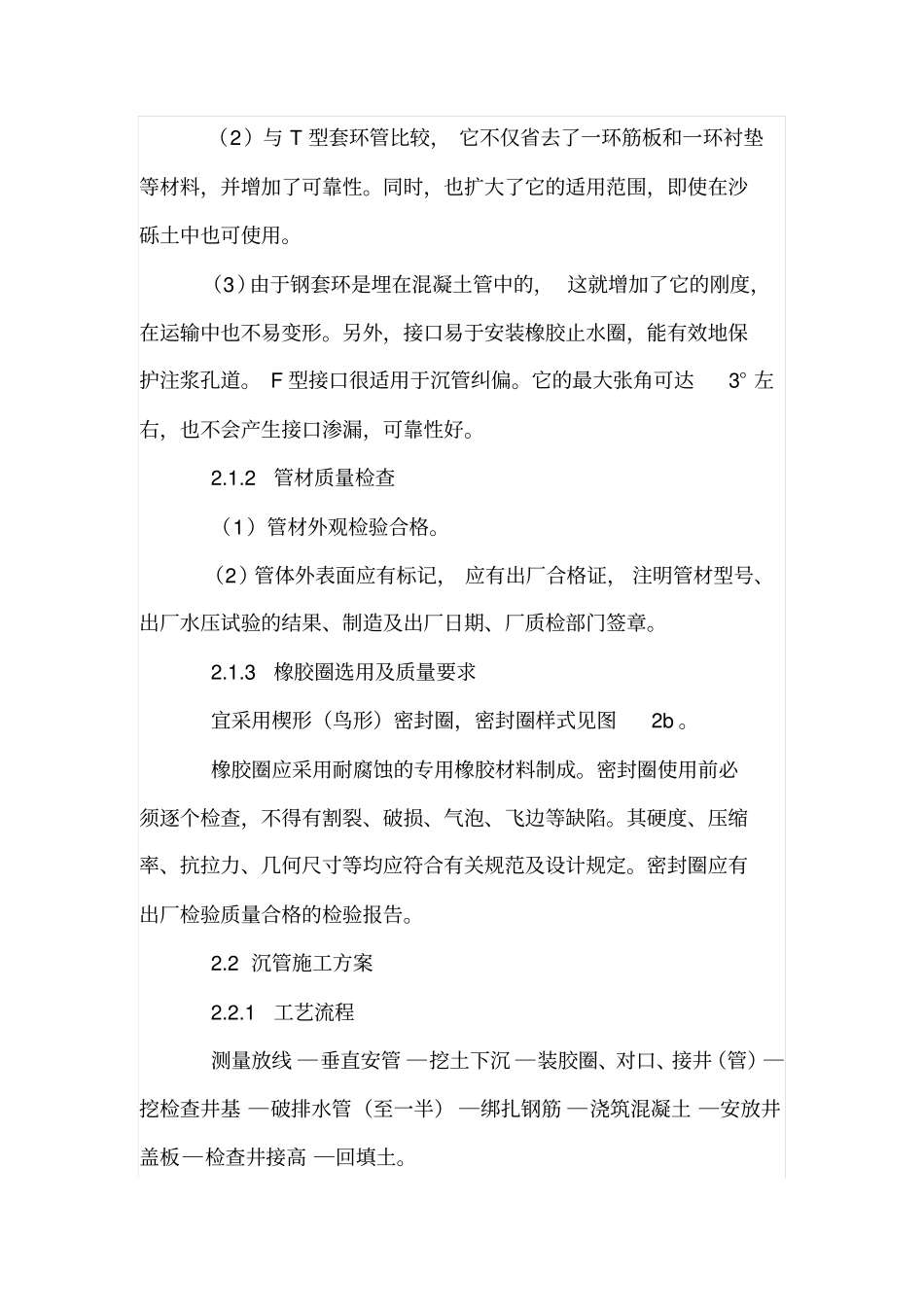

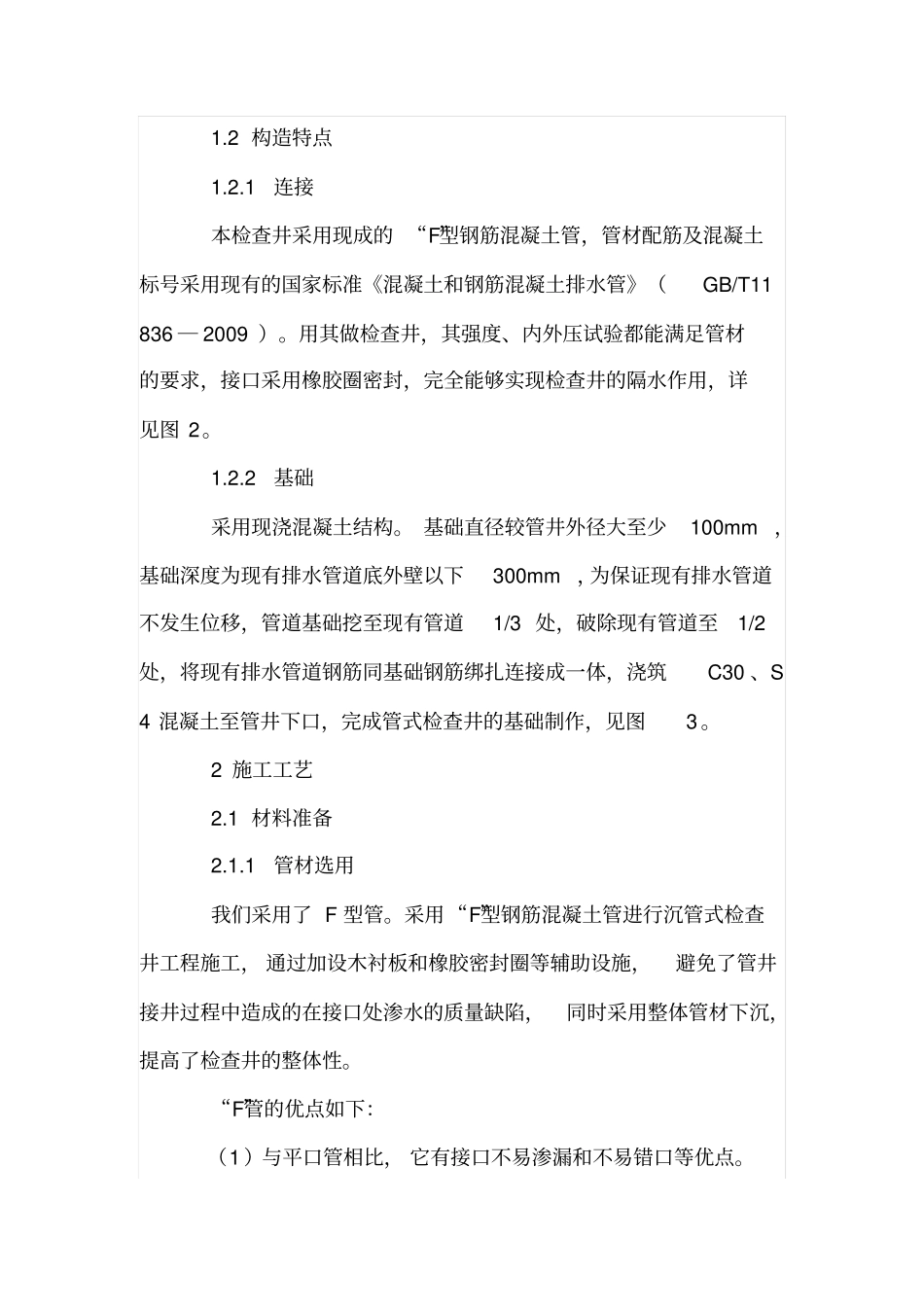

综述在市政排水施工中沉管式检查井的应用摘要:文章根据沉管检查井的构造特点,并对其施工工艺作了详细的介绍,以充分保证了地下管道工程顶管施工可以无限制长距离顶管,同时满足管网养护的需求。关键词:顶管施工;检查井;施工工艺根据《室外排水设计规范》(GB50201―2005)疏通方法等具体情况要求检查井在直线管段的最大间距不宜过大,当管径在 200 ~2000mm范围内时,污水管道检查井最大间距为40 ~120m ,雨水(合流)管道检查井最大间距为50 ~120m 。如根据《室外排水设计规范》 的要求设计机械顶管工程, 则顶管的最长距离也不能超过 120m ,这样势必增加工作井或接收井的数量,增加顶管工程的造价,妨碍了顶管施工工艺的发展。为解决长距离顶管施工和检查井设置距离的矛盾,我们研制开发了新型沉管式检查井,并开发了其施工工艺。1 沉管检查井的构造1.1 构造简述采用“F”型钢筋混凝土管作为检查井井筒,每节井筒长度2.5m 左右,井筒之间的连接采用“ F”口,楔形橡胶圈止水;根据地下管线埋设的要求, 一般井筒高度距离地面2.5m左右,放置井盖板, 砌筑检查井。 井底采用人工掏挖至已完成管道管底,破碎已施工完毕管道的一半,绑扎钢筋,浇筑混凝土;安放塑钢爬梯,完成沉管检查井的制作,详见图 1。1.2 构造特点1.2.1连接本检查井采用现成的 “F”型钢筋混凝土管,管材配筋及混凝土标号采用现有的国家标准《混凝土和钢筋混凝土排水管》(GB/T11836 ― 2009 )。用其做检查井,其强度、内外压试验都能满足管材的要求,接口采用橡胶圈密封,完全能够实现检查井的隔水作用,详见图 2。1.2.2基础采用现浇混凝土结构。 基础直径较管井外径大至少100mm,基础深度为现有排水管道底外壁以下300mm,为保证现有排水管道不发生位移,管道基础挖至现有管道1/3 处,破除现有管道至1/2处,将现有排水管道钢筋同基础钢筋绑扎连接成一体,浇筑C30 、S4 混凝土至管井下口,完成管式检查井的基础制作,见图3 。2 施工工艺2.1 材料准备2.1.1管材选用我们采用了 F 型管。采用“F”型钢筋混凝土管进行沉管式检查井工程施工, 通过加设木衬板和橡胶密封圈等辅助设施,避免了管井接井过程中造成的在接口处渗水的质量缺陷,同时采用整体管材下沉,提高了检查井的整体性。“F”管的优点如下:(1 )与平口管相比, 它有接口不易渗漏和不易错口等优点。(2)与 T 型套环管比较, 它不仅省去了一环筋板和一环衬垫等材料,...
