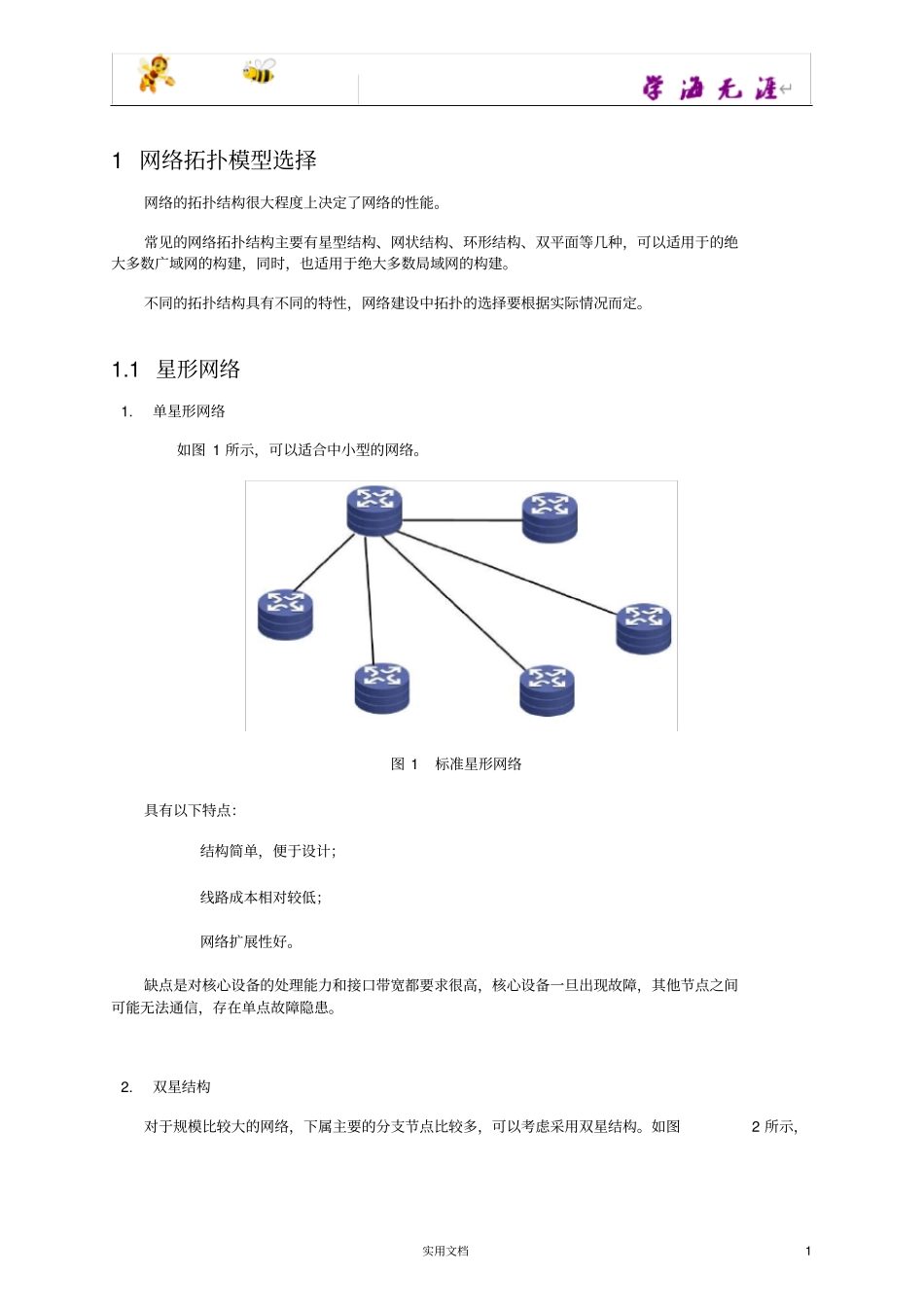

网络拓扑模型选择_第1页
1/2
网络拓扑模型选择_第2页
2/2
实用文档1 1 网络拓扑模型选择网络的拓扑结构很大程度上决定了网络的性能。常见的网络拓扑结构主要有星型结构、网状结构、环形结构、双平面等几种,可以适用于的绝大多数广域网的构建,同时,也适用于绝大多数局域网的构建。不同的拓扑结构具有不同的特性,网络建设中拓扑的选择要根据实际情况而定。1.1 星形网络1.单星形网络如图 1 所示,可以适合中小型的网络。图 1 标准星形网络具有以下特点:结构简单,便于设计;线路成本相对较低;网络扩展性好。缺点是对核心设备的处理能力和接口带宽都要求很高,核心设备一旦出现故障,其他节点之间可能无法通信,存在单点故障隐患。2.双星结构对于规模比较大的网络,下属主要的分支节点比较多,可以考虑采用双星结构。如图2 所示,实用文档2 图 1 图 2 双星网络具有以下特点:可靠性高。 采用两个核心节点的双连接星型网络结构,使得网络具有可靠性、可用性及安全性,避免了单点失效的隐患。支持流量的负载分担。 网络流量可能随着多种业务的发展日益壮大(如语音,视频会议),网络流量的负载分担问题将会成为网络可用性的主要因素,采用双连接的网络结构,使得网络的流量能够比较合理的分布在各条链路上。支持网络的冗余备份。核心节点采用两台高性能的网络设备,使得核心层具有较好的冗余备份能力。 同时, 两台核心设备之间要采用高速链路互连,提供了核心设备间的高速互连带宽,避免两台设备之间形成传输瓶颈。双星结构是实际网络中普遍采用的网络结构之一。1.2 网状网络1.全网状结构对于规模比较小的网络, 可以考虑采用网状结构。如图3 所示:
