网络设备管理与配置试验指导书

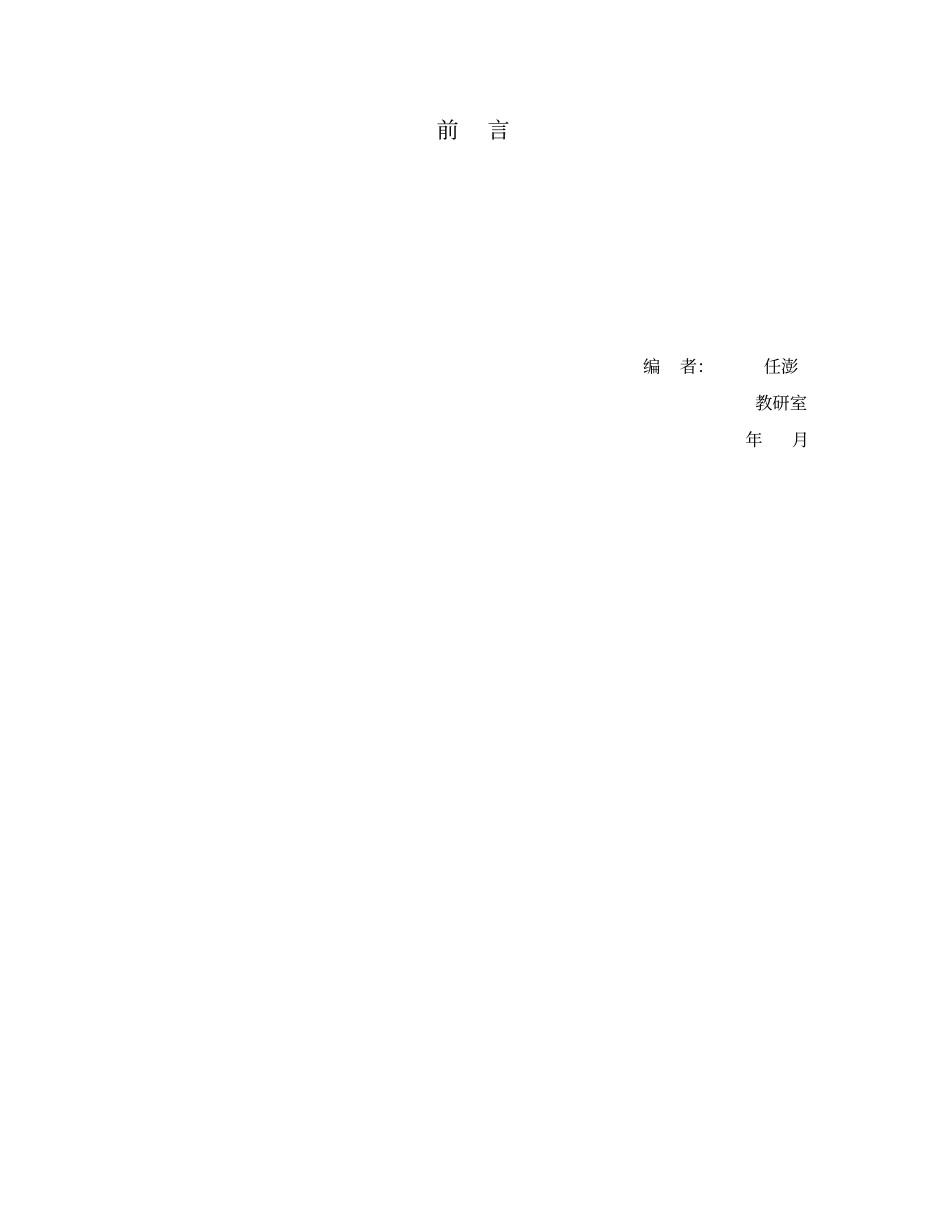

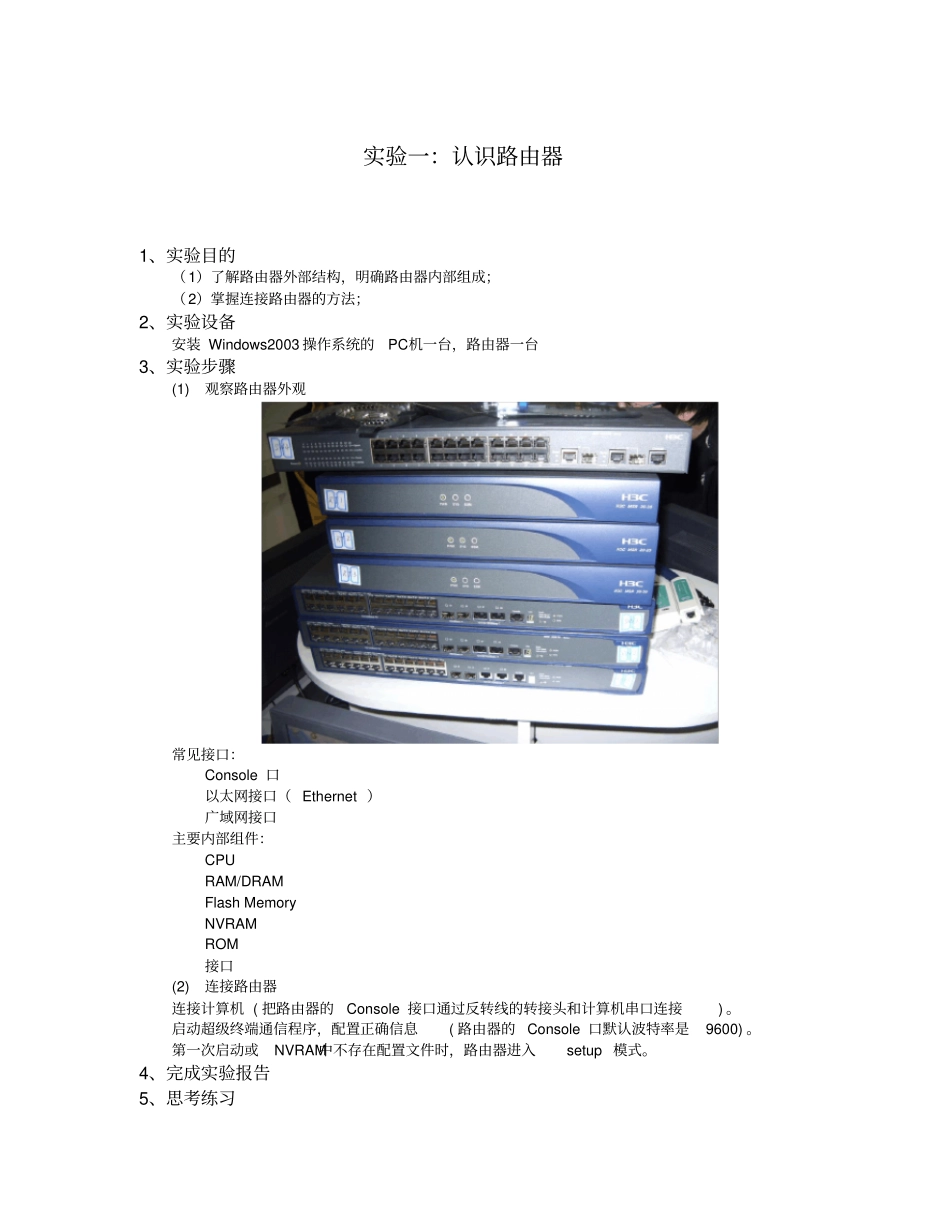

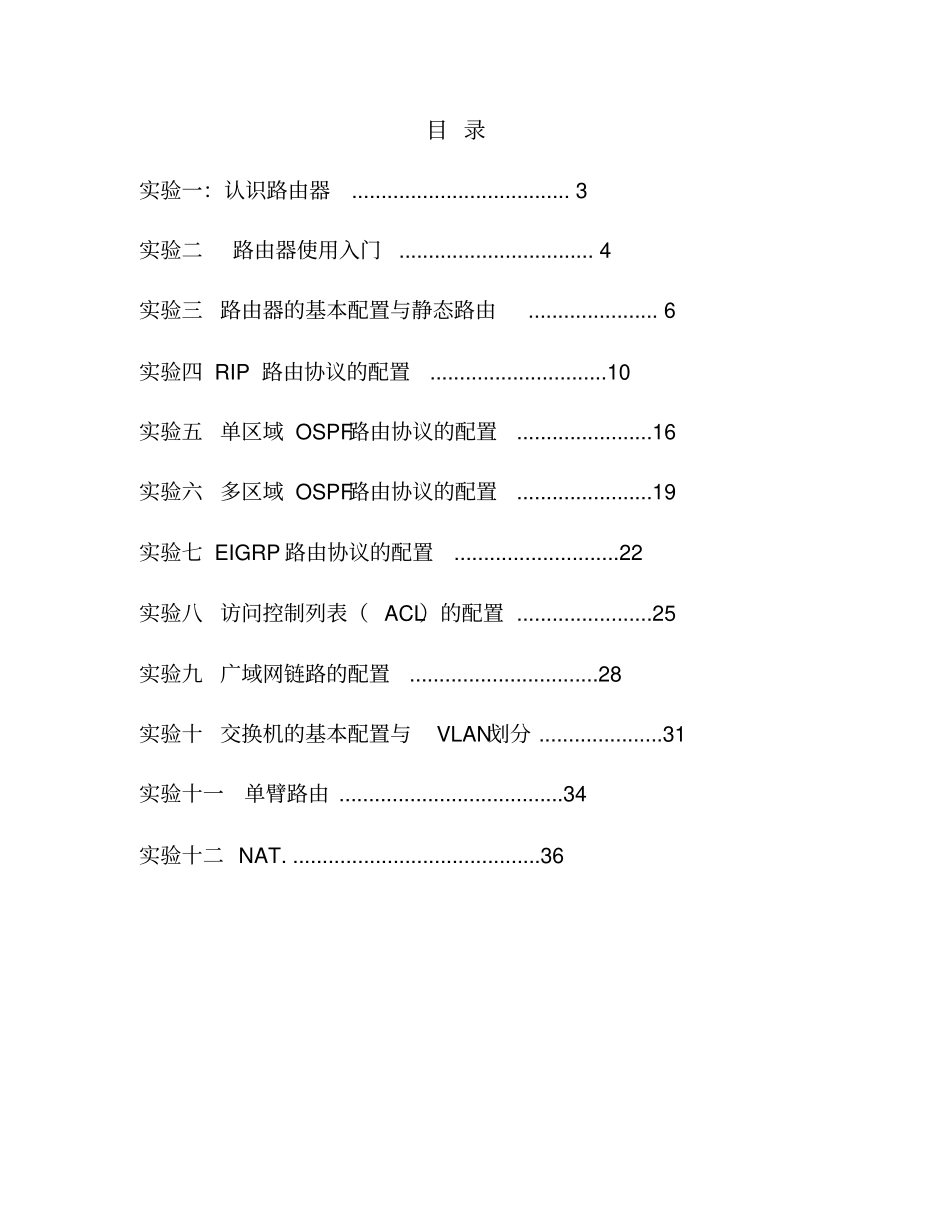

前言编者：任澎教研室年月目 录实验一：认识路由器..................................... 3实验二路由器使用入门................................. 4实验三路由器的基本配置与静态路由...................... 6实验四 RIP 路由协议的配置 ..............................10实验五单区域 OSPF路由协议的配置.......................16实验六多区域 OSPF路由协议的配置.......................19实验七 EIGRP 路由协议的配置 ............................22实验八访问控制列表（ ACL）的配置 .......................25实验九广域网链路的配置................................28实验十交换机的基本配置与VLAN划分 .....................31实验十一单臂路由 ......................................34实验十二 NAT . ..........................................36实验一：认识路由器1、实验目的（1）了解路由器外部结构，明确路由器内部组成；（2）掌握连接路由器的方法；2、实验设备安装 Windows2003 操作系统的PC机一台，路由器一台3、实验步骤(1) 观察路由器外观常见接口：Console 口以太网接口（ Ethernet ）广域网接口主要内部组件：CPURAM/DRAMFlash MemoryNVRAMROM接口(2) 连接路由器连接计算机 ( 把路由器的Console 接口通过反转线的转接头和计算机串口连接) 。启动超级终端通信程序，配置正确信息( 路由器的 Console 口默认波特率是9600) 。第一次启动或NVRAM中不存在配置文件时，路由器进入setup 模式。4、完成实验报告5、思考练习路由器内部组件RAM/DRAM、Flash Memory 、NVRAM、ROM的作用？实验二路由器使用入门1．实验目的（1）掌握路由器工作模式（2）掌握路由器基本配置命令2．实验设备安装 Windows2003 操作系统的PC机一台，路由器一台3．实验步骤（1）路由器两种基本工作模式用户模式：查看路由器状态特权模式：更改配置，查看所有信息用户模式：Router>Router ——路由器名； > ——代表用户模式用户模式 à 特权模式： enable特权模式 à 用户模式： disableRouter>enableRouter#Router#disableRouter>基本配置：Router>enable // 进入特权模式Router#config terminal //进入全局配置模式Router(config)#hostname R1 // 更改路由器名称R1(config)#enable password 1234 //设置路由器进入特权模式的密码R1(config)#interface f0/0 // 进入 f0/0接口R1(config-...
