深圳安耐特Enatel协议调试手册

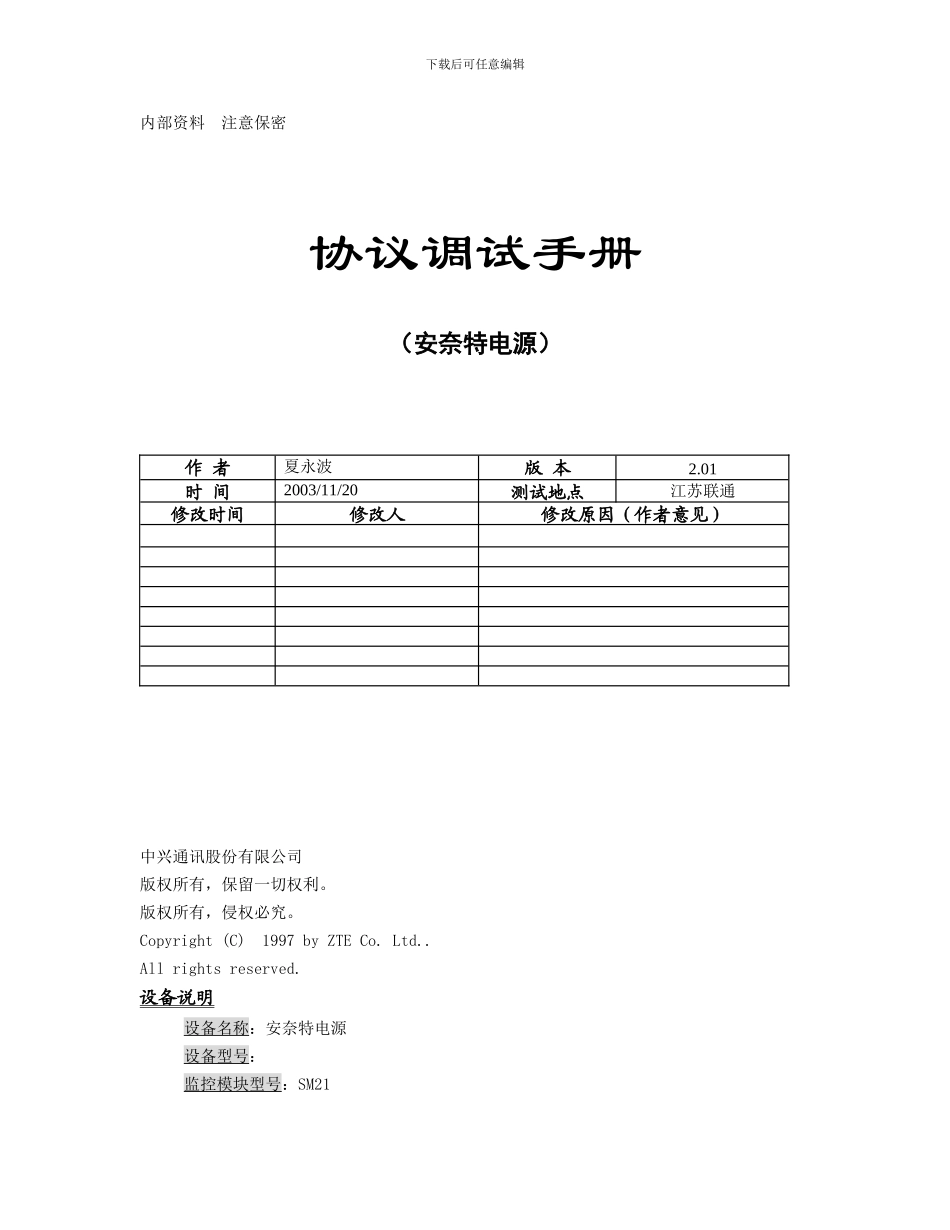

深圳安耐特Enatel协议调试手册_第1页
1/7

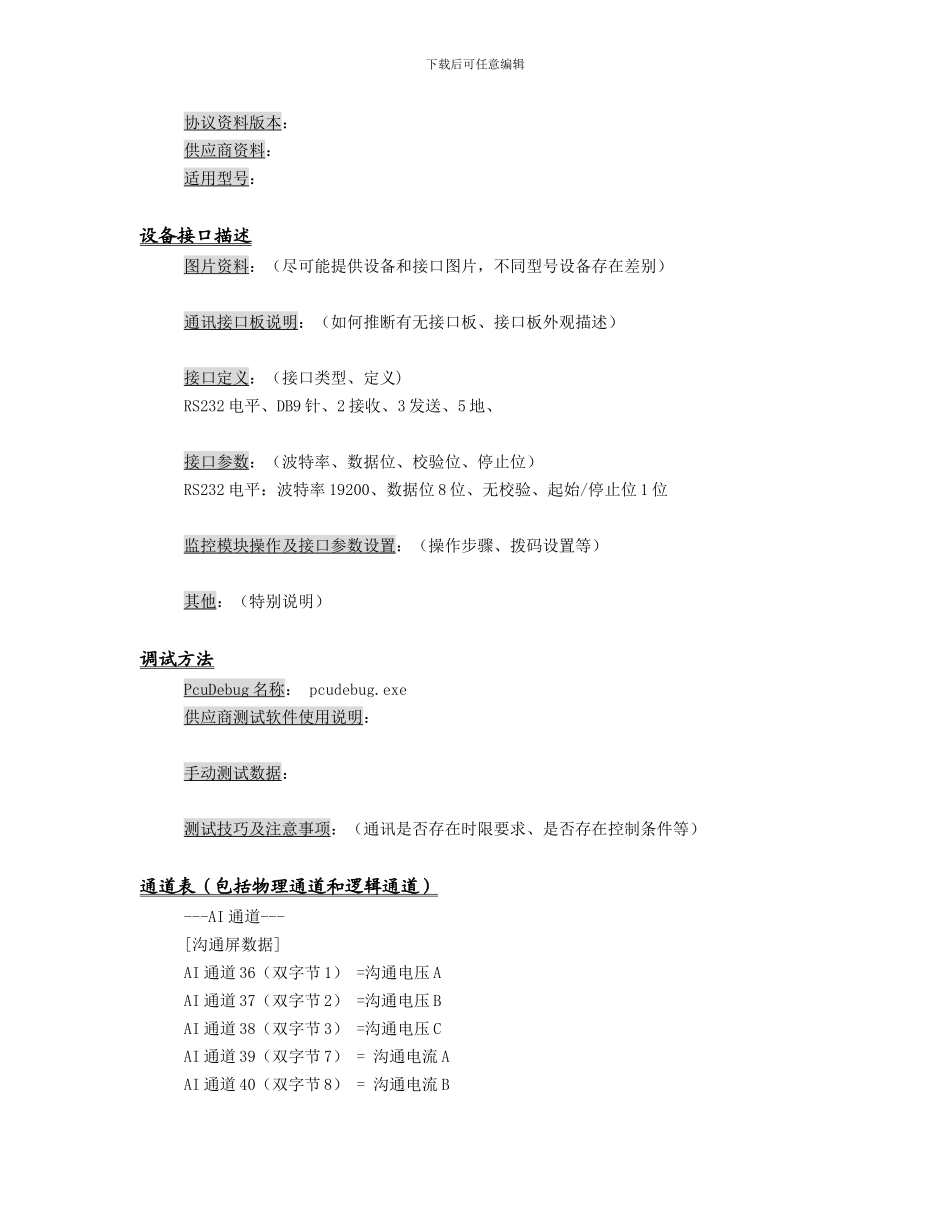

深圳安耐特Enatel协议调试手册_第2页
2/7

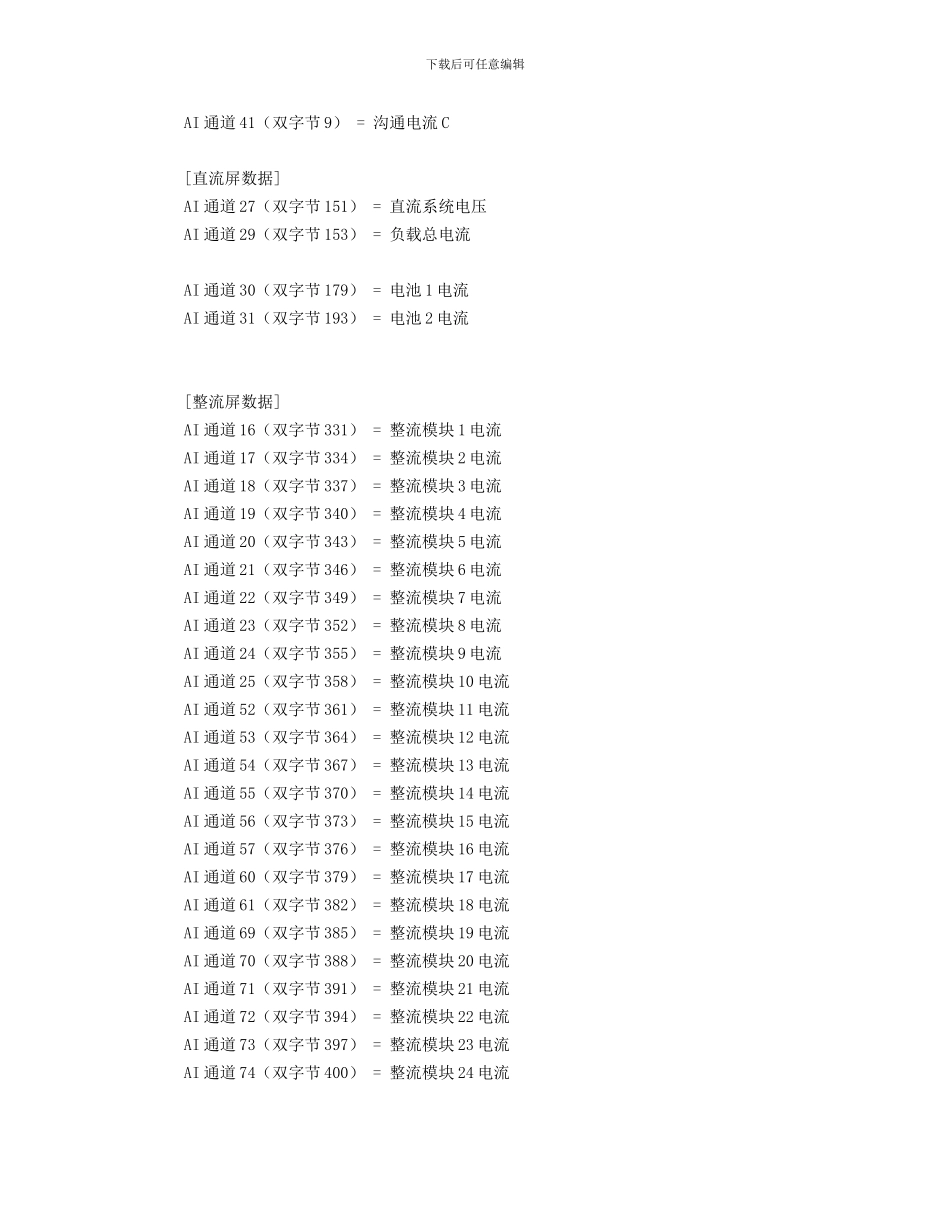

深圳安耐特Enatel协议调试手册_第3页
3/7
下载后可任意编辑内部资料 注意保密协议调试手册(安奈特电源)作 者夏永波版 本2.01时 间2003/11/20测试地点江苏联通修改时间修改人修改原因(作者意见)中兴通讯股份有限公司版权所有,保留一切权利。版权所有,侵权必究。Copyright (C) 1997 by ZTE Co. Ltd..All rights reserved.设备说明设备名称:安奈特电源设备型号: 监控模块型号:SM21下载后可任意编辑协议资料版本:供应商资料:适用型号: 设备接口描述图片资料:(尽可能提供设备和接口图片,不同型号设备存在差别)通讯接口板说明:(如何推断有无接口板、接口板外观描述)接口定义:(接口类型、定义)RS232 电平、DB9 针、2 接收、3 发送、5 地、接口参数:(波特率、数据位、校验位、停止位)RS232 电平:波特率 19200、数据位 8 位、无校验、起始/停止位 1 位监控模块操作及接口参数设置:(操作步骤、拨码设置等)其他:(特别说明)调试方法PcuDebug 名称 : pcudebug.exe供应商测试软件使用说明:手动测试数据:测试技巧及注意事项:(通讯是否存在时限要求、是否存在控制条件等)通道表(包括物理通道和逻辑通道)---AI 通道---[沟通屏数据]AI 通道 36(双字节 1) =沟通电压 AAI 通道 37(双字节 2) =沟通电压 BAI 通道 38(双字节 3) =沟通电压 CAI 通道 39(双字节 7) = 沟通电流 AAI 通道 40(双字节 8) = 沟通电流 B下载后可任意编辑AI 通道 41(双字节 9) = 沟通电流 C[直流屏数据]AI 通道 27(双字节 151) = 直流系统电压AI 通道 29(双字节 153) = 负载总电流AI 通道 30(双字节 179) = 电池 1 电流AI 通道 31(双字节 193) = 电池 2 电流[整流屏数据]AI 通道 16(双字节 331) = 整流模块 1 电流AI 通道 17(双字节 334) = 整流模块 2 电流AI 通道 18(双字节 337) = 整流模块 3 电流AI 通道 19(双字节 340) = 整流模块 4 电流AI 通道 20(双字节 343) = 整流模块 5 电流AI 通道 21(双字节 346) = 整流模块 6 电流AI 通道 22(双字节 349) = 整流模块 7 电流AI 通道 23(双字节 352) = 整流模块 8 电流AI 通道 24(双字节 355) = 整流模块 9 电流AI 通道 25(双字节 358) = 整流模块 10 电流AI 通道 52(双字节 361) = 整流模块 11 电流AI 通道 53(双字节 364) =...
