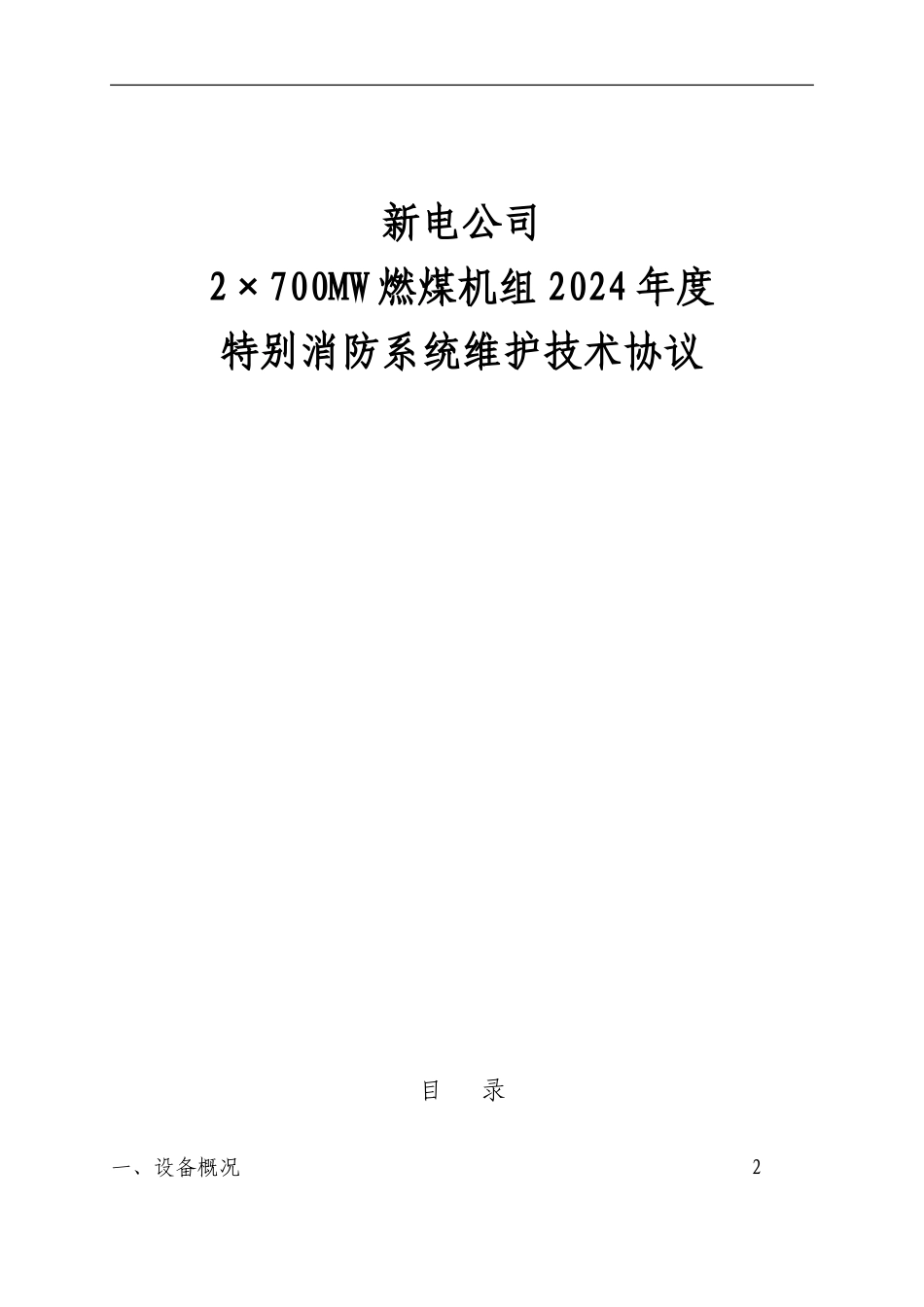

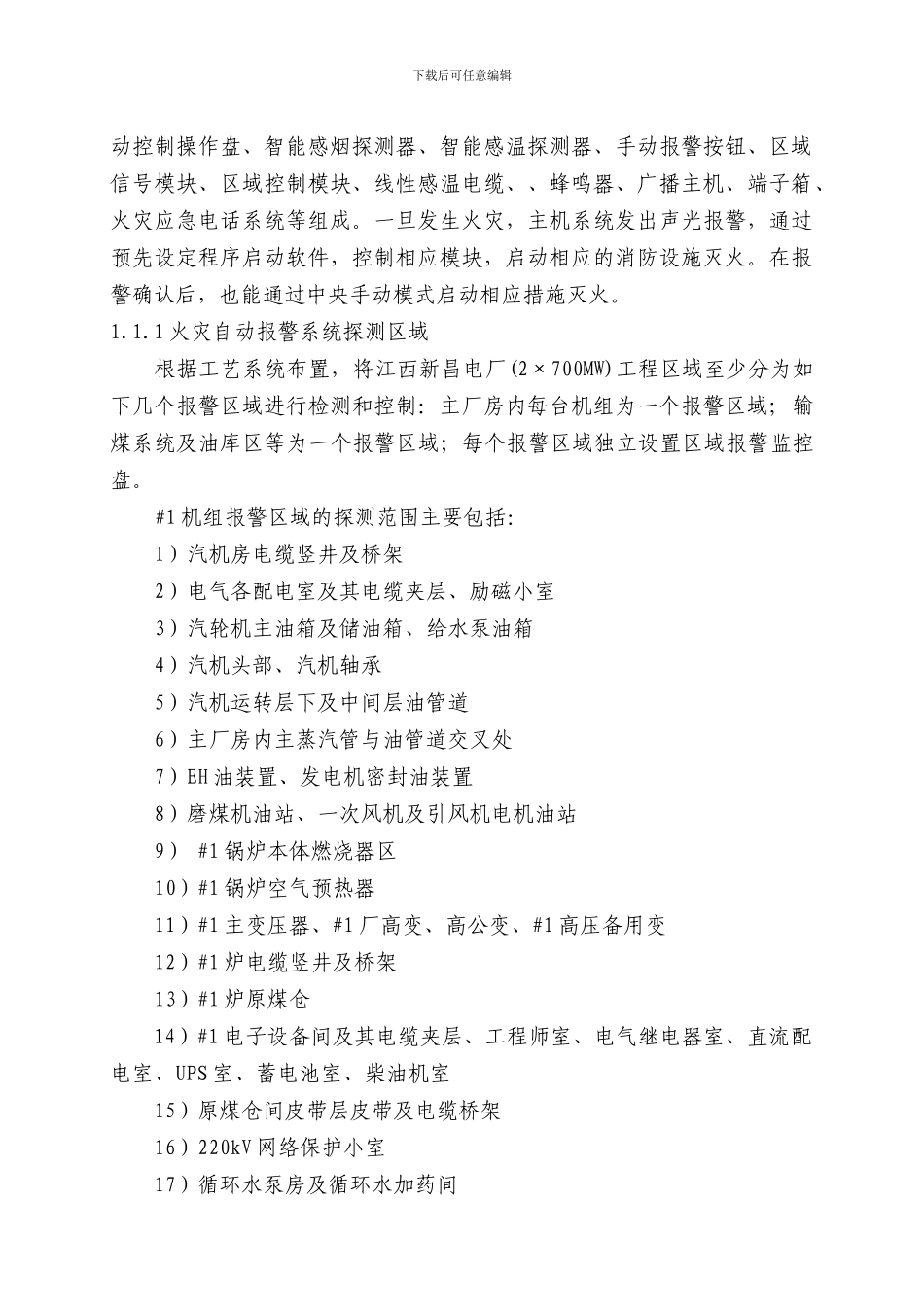

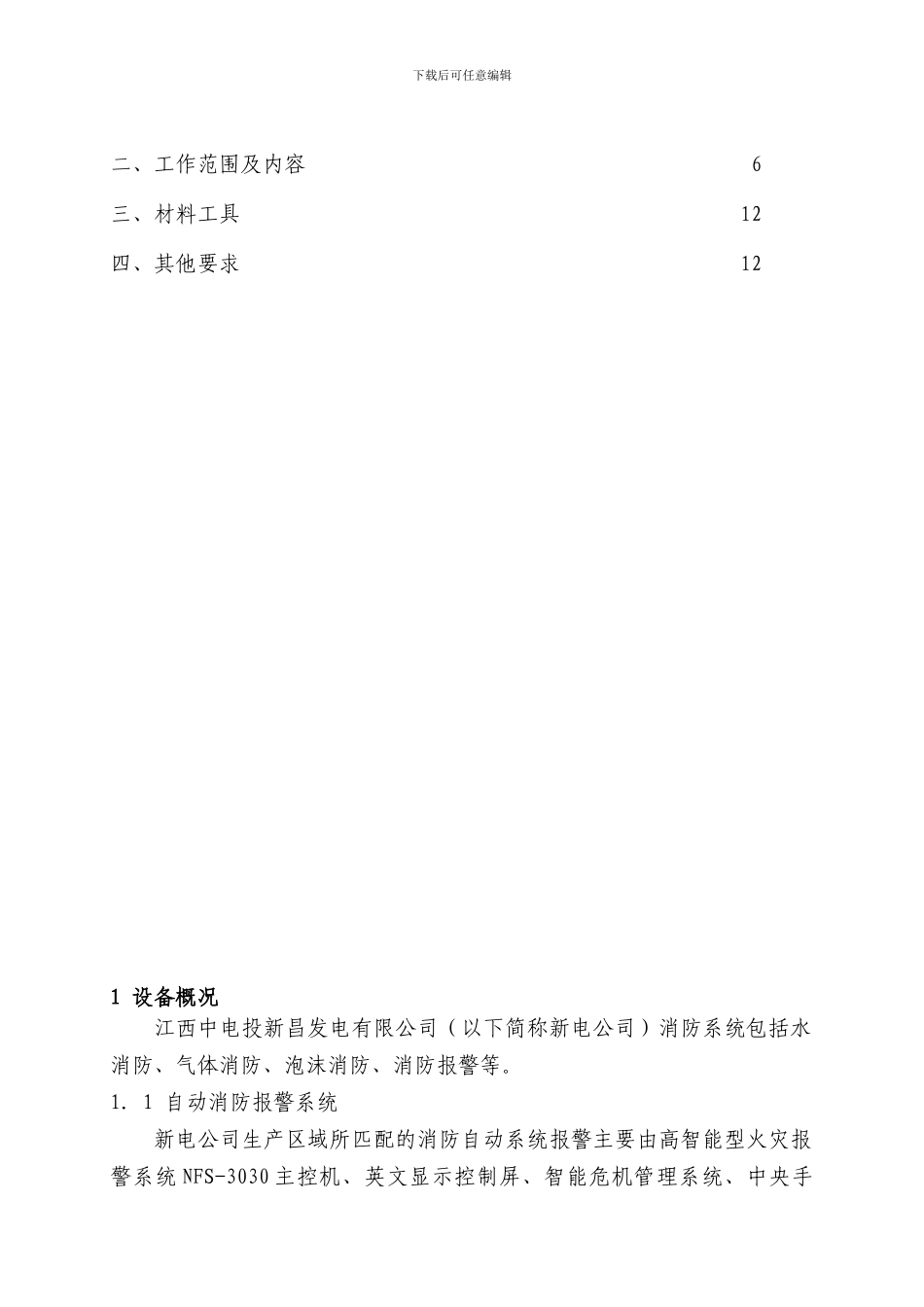

新电公司2×700MW 燃煤机组 2024 年度 特别消防系统维护技术协议目 录一、设备概况2下载后可任意编辑二、工作范围及内容6三、材料工具12四、其他要求121 设备概况江西中电投新昌发电有限公司（以下简称新电公司）消防系统包括水消防、气体消防、泡沫消防、消防报警等。1．1 自动消防报警系统新电公司生产区域所匹配的消防自动系统报警主要由高智能型火灾报警系统 NFS-3030 主控机、英文显示控制屏、智能危机管理系统、中央手下载后可任意编辑动控制操作盘、智能感烟探测器、智能感温探测器、手动报警按钮、区域信号模块、区域控制模块、线性感温电缆、、蜂鸣器、广播主机、端子箱、火灾应急电话系统等组成。一旦发生火灾，主机系统发出声光报警，通过预先设定程序启动软件，控制相应模块，启动相应的消防设施灭火。在报警确认后，也能通过中央手动模式启动相应措施灭火。1.1.1 火灾自动报警系统探测区域根据工艺系统布置，将江西新昌电厂(2×700MW)工程区域至少分为如下几个报警区域进行检测和控制：主厂房内每台机组为一个报警区域；输煤系统及油库区等为一个报警区域；每个报警区域独立设置区域报警监控盘。#1 机组报警区域的探测范围主要包括：1）汽机房电缆竖井及桥架2）电气各配电室及其电缆夹层、励磁小室3）汽轮机主油箱及储油箱、给水泵油箱4）汽机头部、汽机轴承5）汽机运转层下及中间层油管道6）主厂房内主蒸汽管与油管道交叉处7）EH 油装置、发电机密封油装置8）磨煤机油站、一次风机及引风机电机油站9） #1 锅炉本体燃烧器区10）#1 锅炉空气预热器11）#1 主变压器、#1 厂高变、高公变、#1 高压备用变12）#1 炉电缆竖井及桥架13）#1 炉原煤仓14）#1 电子设备间及其电缆夹层、工程师室、电气继电器室、直流配电室、UPS 室、蓄电池室、柴油机室15）原煤仓间皮带层皮带及电缆桥架16）220kV 网络保护小室17）循环水泵房及循环水加药间下载后可任意编辑18）集控室#2 机组报警区域的探测范围主要包括：1） 汽机房电缆竖井及桥架2） 电气各配电室及其电缆夹层、励磁小室3） 汽轮机主油箱及储油箱、给水泵油箱4） 汽机头部、汽机轴承5） 汽机运转层下及中间层油管道6） 主厂房内主蒸汽管与油管道交叉处7） EH 油装置、发电机密封油装置8）磨煤机油站、一次风机及引风机电机油站9） #2 锅炉本体燃烧器区10）#2 锅炉空气预热器11）#2 主变压器、#2 厂高变12）#2 炉电缆竖井及桥架13）#2 炉原煤仓14）#2 ...
