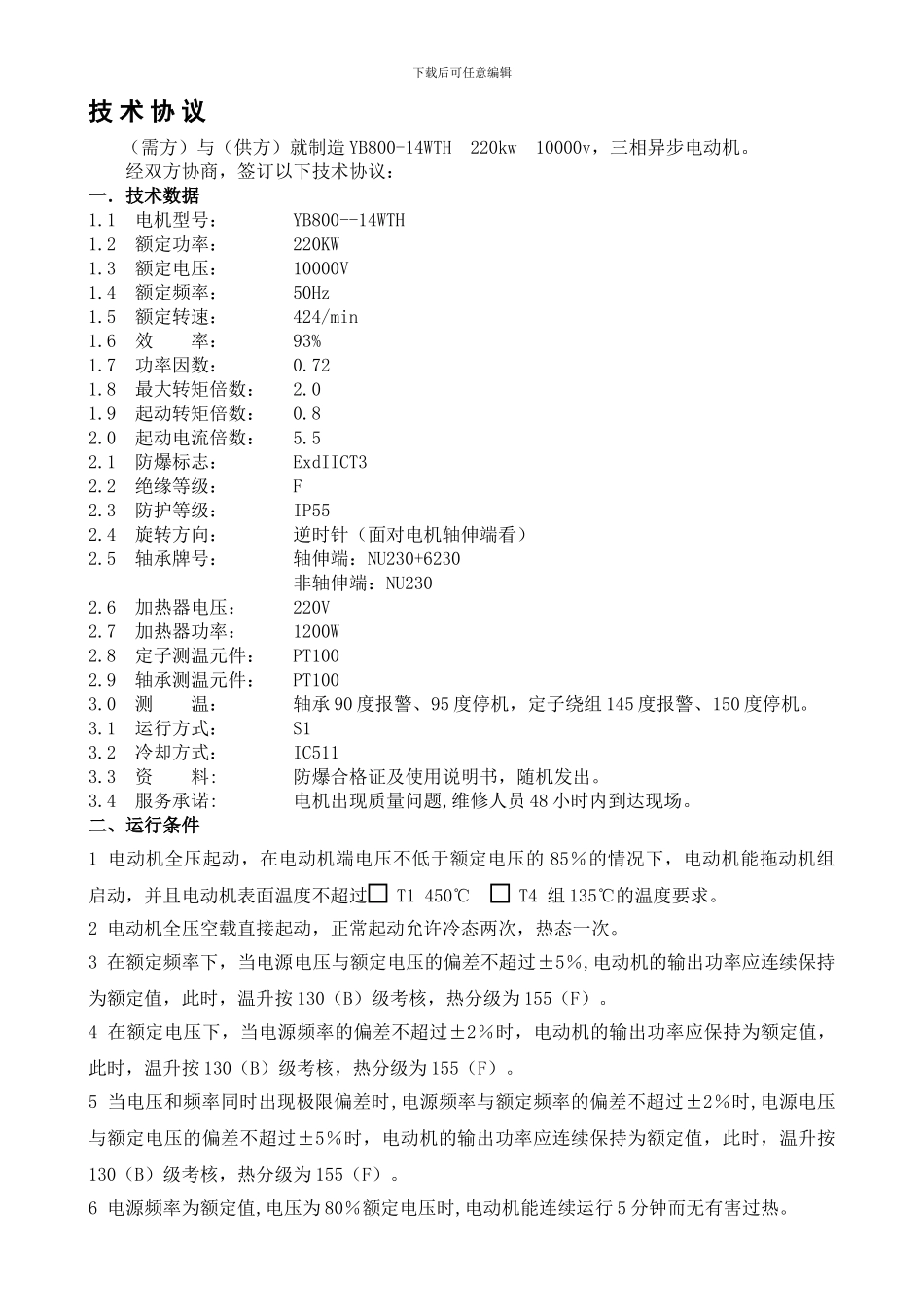

下载后可任意编辑技 术 协 议（需方）与（供方）就制造 YB800-14WTH 220kw 10000v，三相异步电动机。经双方协商，签订以下技术协议：一．技术数据1.1 电机型号： YB800--14WTH 1.2 额定功率： 220KW 1.3 额定电压： 10000V 1.4 额定频率： 50Hz 1.5 额定转速： 424/min1.6 效 率： 93%1.7 功率因数： 0.721.8 最大转矩倍数： 2.01.9 起动转矩倍数： 0.82.0 起动电流倍数： 5.52.1 防爆标志： ExdIICT32.2 绝缘等级： F2.3 防护等级： IP552.4 旋转方向： 逆时针（面对电机轴伸端看）2.5 轴承牌号： 轴伸端：NU230+6230 非轴伸端：NU2302.6 加热器电压： 220V2.7 加热器功率： 1200W2.8 定子测温元件： PT1002.9 轴承测温元件： PT100 3.0 测 温： 轴承 90 度报警、95 度停机，定子绕组 145 度报警、150 度停机。3.1 运行方式： S1 3.2 冷却方式： IC511 3.3 资 料: 防爆合格证及使用说明书，随机发出。3.4 服务承诺: 电机出现质量问题,维修人员 48 小时内到达现场。二、运行条件1 电动机全压起动，在电动机端电压不低于额定电压的 85％的情况下，电动机能拖动机组启动，并且电动机表面温度不超过 T1 450℃ T4 组 135℃的温度要求。2 电动机全压空载直接起动，正常起动允许冷态两次，热态一次。3 在额定频率下，当电源电压与额定电压的偏差不超过±5％,电动机的输出功率应连续保持为额定值，此时，温升按 130（B）级考核，热分级为 155（F）。4 在额定电压下，当电源频率的偏差不超过±2％时，电动机的输出功率应保持为额定值，此时，温升按 130（B）级考核，热分级为 155（F）。5 当电压和频率同时出现极限偏差时,电源频率与额定频率的偏差不超过±2％时,电源电压与额定电压的偏差不超过±5％时，电动机的输出功率应连续保持为额定值，此时，温升按130（B）级考核，热分级为 155（F）。6 电源频率为额定值,电压为 80％额定电压时,电动机能连续运行 5 分钟而无有害过热。下载后可任意编辑7 电动机应能承受 1.6 倍额定转矩，历时 15 秒的短时过转矩试验而不发生转速突变、停转或有害变形。三、检查和试验供方应根据国家标准及供方企业标准规定,对电动机进行检查和试验，但不应少于下列内容：a) 定子绕阻冷态直流电阻的测量；b) 空载和堵转特性试验； c) 定子绕阻绝缘电阻的测量；d) 沟通耐压试验；e) 温升试验；f) 转子动平衡试验；g) ...
