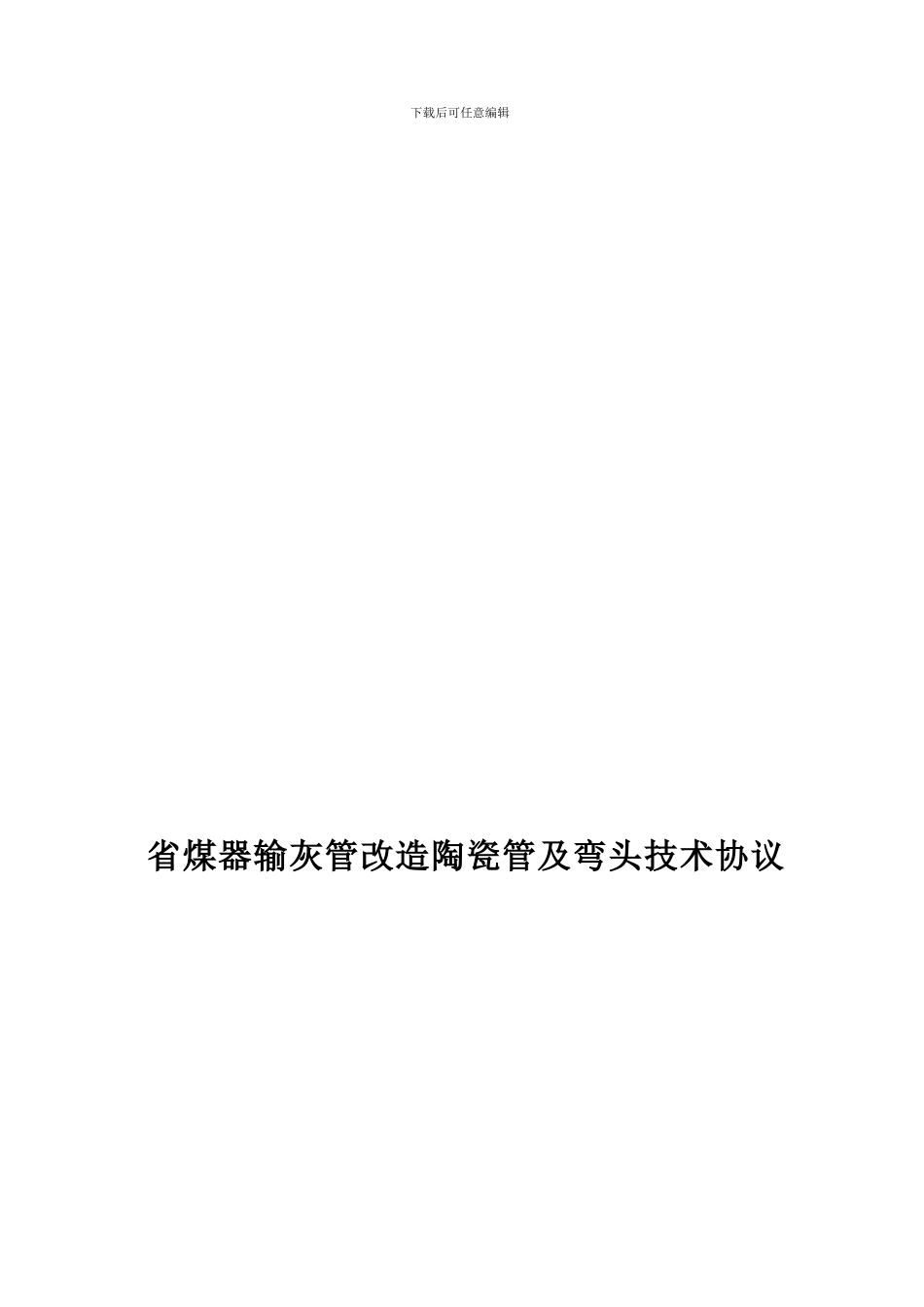

省煤器输灰管改造陶瓷管及弯头技术协议VIP专享

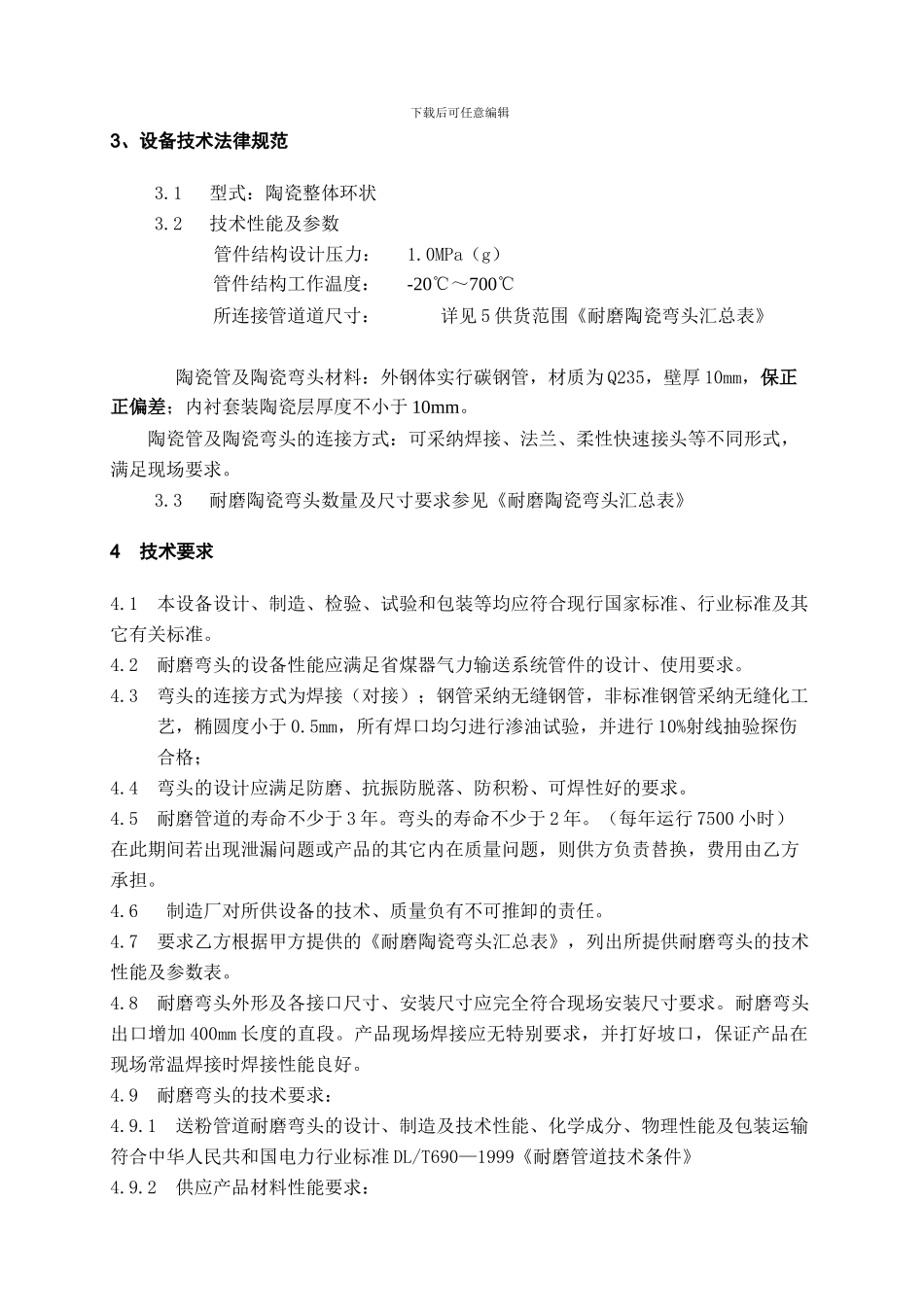

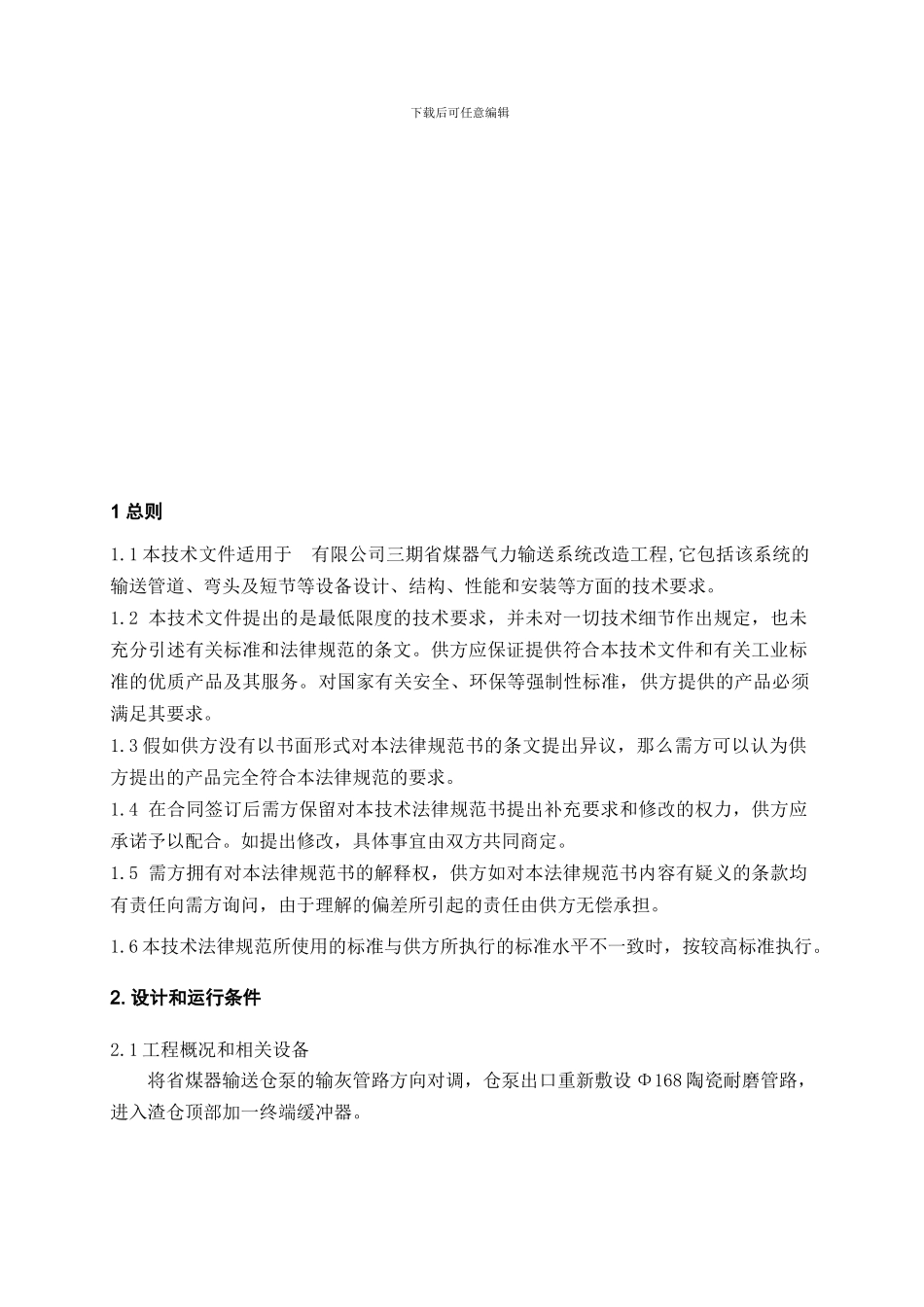

下载后可任意编辑省煤器输灰管改造陶瓷管及弯头技术协议下载后可任意编辑1 总则1.1 本技术文件适用于 有限公司三期省煤器气力输送系统改造工程,它包括该系统的输送管道、弯头及短节等设备设计、结构、性能和安装等方面的技术要求。1.2 本技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和法律规范的条文。供方应保证提供符合本技术文件和有关工业标准的优质产品及其服务。对国家有关安全、环保等强制性标准，供方提供的产品必须满足其要求。1.3 假如供方没有以书面形式对本法律规范书的条文提出异议，那么需方可以认为供方提出的产品完全符合本法律规范的要求。1.4 在合同签订后需方保留对本技术法律规范书提出补充要求和修改的权力，供方应承诺予以配合。如提出修改，具体事宜由双方共同商定。1.5 需方拥有对本法律规范书的解释权，供方如对本法律规范书内容有疑义的条款均有责任向需方询问，由于理解的偏差所引起的责任由供方无偿承担。1.6 本技术法律规范所使用的标准与供方所执行的标准水平不一致时，按较高标准执行。2. 设计和运行条件2.1 工程概况和相关设备将省煤器输送仓泵的输灰管路方向对调，仓泵出口重新敷设 Φ168 陶瓷耐磨管路，进入渣仓顶部加一终端缓冲器。下载后可任意编辑3、设备技术法律规范3.1型式：陶瓷整体环状3.2技术性能及参数 管件结构设计压力： 1.0MPa（g）管件结构工作温度： -20℃～700℃所连接管道道尺寸：详见 5 供货范围《耐磨陶瓷弯头汇总表》陶瓷管及陶瓷弯头材料：外钢体实行碳钢管，材质为 Q235，壁厚 10mm，保正正偏差；内衬套装陶瓷层厚度不小于 10mm。 陶瓷管及陶瓷弯头的连接方式：可采纳焊接、法兰、柔性快速接头等不同形式，满足现场要求。3.3耐磨陶瓷弯头数量及尺寸要求参见《耐磨陶瓷弯头汇总表》4技术要求4.1 本设备设计、制造、检验、试验和包装等均应符合现行国家标准、行业标准及其它有关标准。4.2 耐磨弯头的设备性能应满足省煤器气力输送系统管件的设计、使用要求。4.3 弯头的连接方式为焊接（对接）；钢管采纳无缝钢管，非标准钢管采纳无缝化工艺，椭圆度小于 0.5mm，所有焊口均匀进行渗油试验，并进行 10%射线抽验探伤合格； 4.4 弯头的设计应满足防磨、抗振防脱落、防积粉、可焊性好的要求。4.5 耐磨管道的寿命不少于 3 年。弯头的寿命不少于 2 年。（每年运行 7500 小时）在此期间若出现泄漏问题或产品的其它内...
