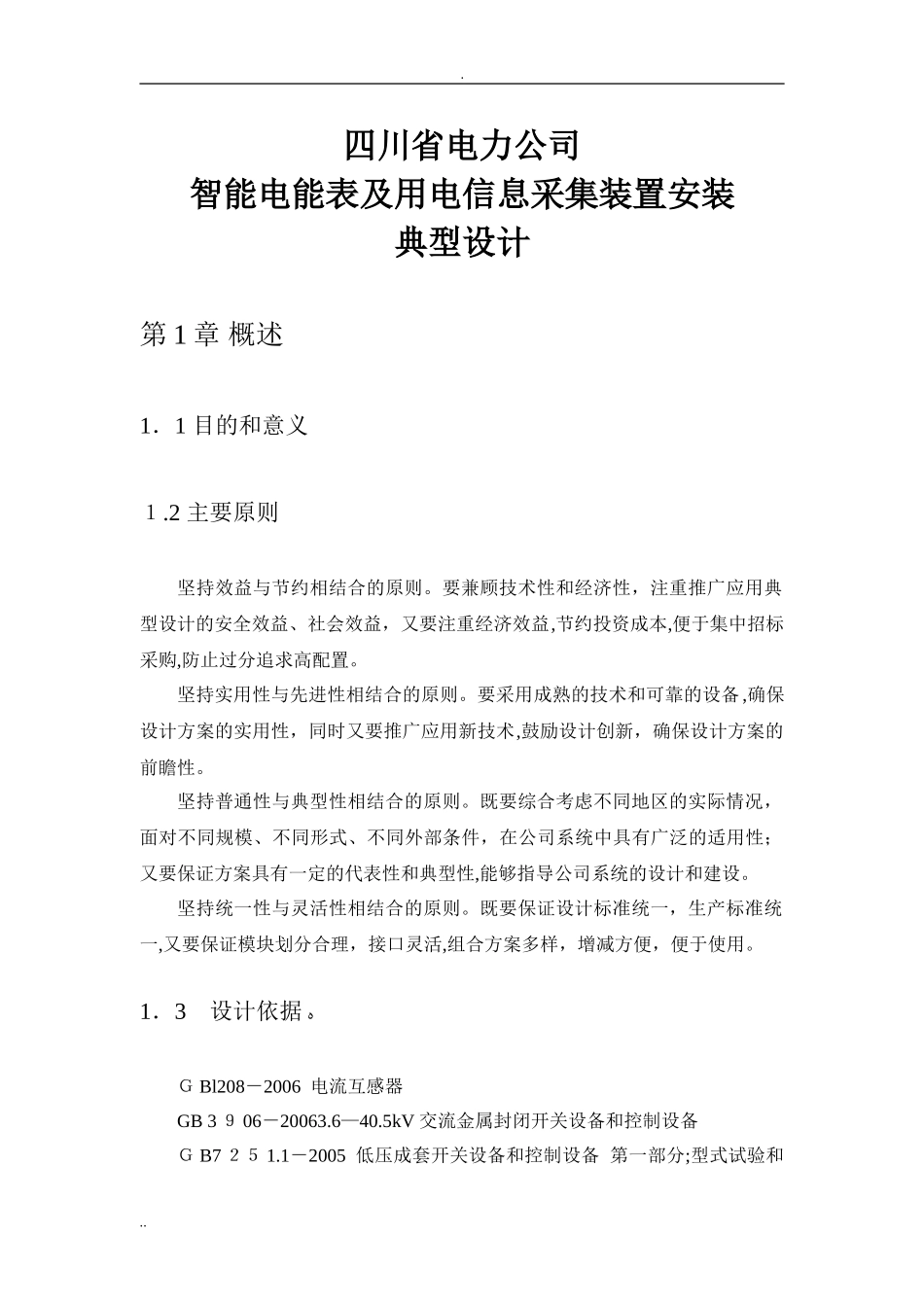

.四川省电力公司智能电能表及用电信息采集装置安装典型设计第1章概述1．1目的和意义１.2主要原则坚持效益与节约相结合的原则。要兼顾技术性和经济性，注重推广应用典型设计的安全效益、社会效益，又要注重经济效益,节约投资成本,便于集中招标采购,防止过分追求高配置。坚持实用性与先进性相结合的原则。要采用成熟的技术和可靠的设备,确保设计方案的实用性，同时又要推广应用新技术,鼓励设计创新，确保设计方案的前瞻性。坚持普通性与典型性相结合的原则。既要综合考虑不同地区的实际情况，面对不同规模、不同形式、不同外部条件，在公司系统中具有广泛的适用性；又要保证方案具有一定的代表性和典型性,能够指导公司系统的设计和建设。坚持统一性与灵活性相结合的原则。既要保证设计标准统一，生产标准统一,又要保证模块划分合理，接口灵活,组合方案多样，增减方便，便于使用。1．3设计依据ﻩＧBl208－2006电流互感器GB3９06－20063.6—40.5kV交流金属封闭开关设备和控制设备ＧB7２５1.1－2005低压成套开关设备和控制设备第一部分;型式试验和...部分型式试验成套设备GＢ7２51.3-200６低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备一配电板的特殊要求GB/T72６7－20０3电力系统二次回路控制、计量屏及柜基本尺寸系列GBl0963.１－2005家用及类似场所用过电流保护断路器第１部分:用于交流的断路器ＧB/T1４048．２-２0０1低压开关设备和控制设备低压断路器GB/T14048.3－2002低压开关设备和控制设备第３部分；开关、隔离器、隔离开关及熔断器组合电器GB/Ｔ１6９3６电能计量柜ＧＢ／T1７２01-20０7组合互感器GB/T17２15.３21-2008交流电测量设备特殊要求第21部分；静止式有功电能表(1级和２级)GB/Ｔ1７215.３22-2００8交流电测量设备特殊要求第X部分；静止式有功电能表(0.2Ｓ级和0．5Ｓ级)GB/T1721５.32３-2０08交流电测量设备特殊要求第23部分:静止式无功电能表（2级和３级)GB5０058－1９92爆炸和火灾危险环境电力装置设计规范DL/T4４8-2０00电能计量装置技术管理规程ＤL／T6１４－２0０7多功能电能表DL／T6４5－200７多功能电能表通信协议DL/Ｔ６98．31用电信息采集与管理系统用电信息采集终端通用要求ＤL/Ｔ698．32用电信息采集与管理系统厂站终端特殊要求D12Ｔ6９8．33用电信息采集与管理系统专变采集终端特殊要求DL/T698.3４用电信息采集与管理系统公变采集终端特殊要求DL/T6９8．35用电信息采集与管理系统低压集抄终端特殊要求DL／T82５－20０2电能计量装置安装接线规则JB/T57７7.2-２002电力系统二次回路控制及计量屏(柜、台)通用技术条件JGＪｌ6－２008民用建筑电气设计规范...ＪJG1０2１-2０07电力互感器ＧB4208-１993外壳防护等级(IP代码)GB5００54－1995低压供配电设计规范GB50０96－２003住宅设计规范GＢ50１７1-19９2电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50３0３-2002建筑电气工程施工质量验收规范DＬ/T５９９-2００5城市中低压电网改造技术导则DＬ/T6２1-19９7交流电气装置的接地DL／Ｔ825－2０0２电能计量装置安装接线规则DL/T５1３1-2００1农村电网建设与改造技术导则DL/T５1３7－２001电测量及电能计量装置设计技术规程DL/Ｔ５2０2－2０04电能计量系统设计技术规程DL／T5３3－２0０8电力负荷管理终端Ｑ/ＧDW３55-２00９智能电能表型式规范Ｑ/ＧDＷ354-2009智能电能表功能规范Q/GＤW6４5-2009智能电能表安全认证规范第2章总体说明2.1设计范围2.2智能电能表及用电信息采集装置安装典型设计:适用于低压用电客户单、三相智能电能表及用电信息采集装置的安装设计,设计范围包括接户线、进户线以及电能表箱内的各类设备材料的选配、技术要求等内容。以上典型方案的设计文件包括使用说明、设备材料表和设计图，具体工程应根据实际需要有选择地使用推荐方案,可适当调整。本次典型设计中的相关电气设备的防火、防盗与防雷保护、漏电保护及其它保护措施等方面的技术要求，不属于本次典型设计的重点内容，本书各典型...方案对以上项目均未作专门的详细设计。这些项目应在建筑、电气工程的整体设计中统筹考虑,并严格遵守...
