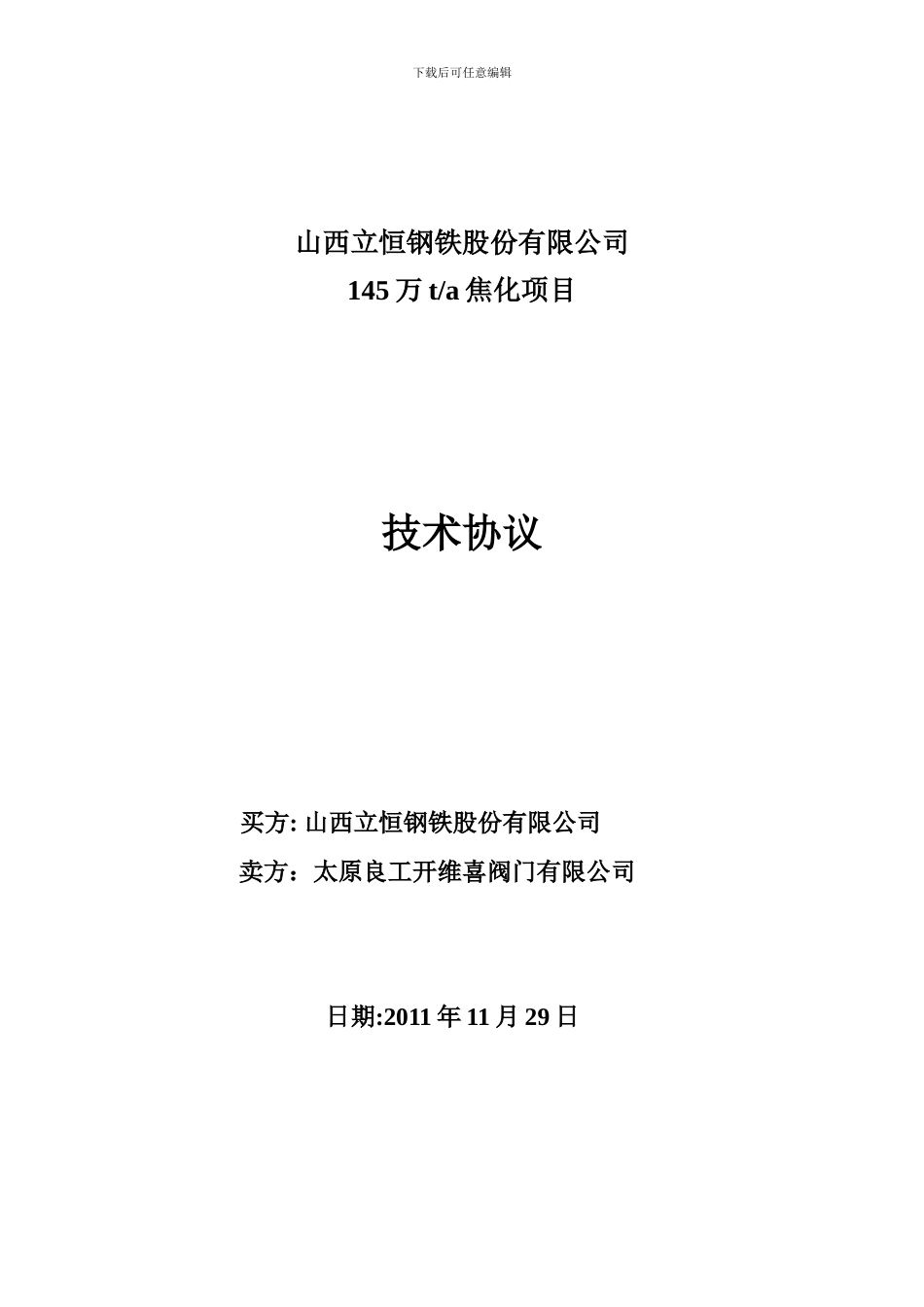

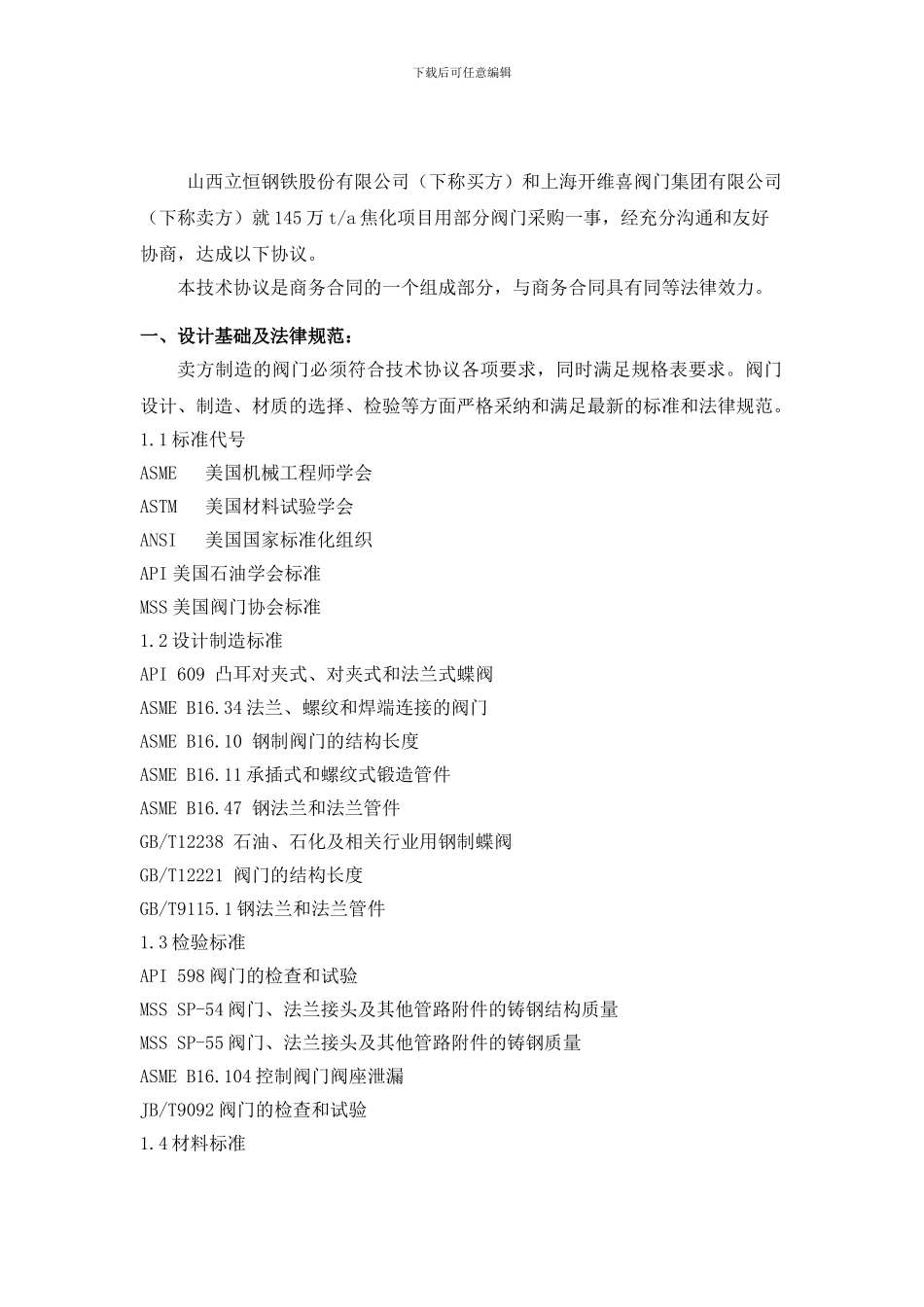

下载后可任意编辑山西立恒钢铁股份有限公司145 万 t/a 焦化项目技术协议买方: 山西立恒钢铁股份有限公司卖方：太原良工开维喜阀门有限公司 日期:2011 年 11 月 29 日下载后可任意编辑山西立恒钢铁股份有限公司（下称买方）和上海开维喜阀门集团有限公司（下称卖方）就 145 万 t/a 焦化项目用部分阀门采购一事，经充分沟通和友好协商，达成以下协议。本技术协议是商务合同的一个组成部分，与商务合同具有同等法律效力。一、设计基础及法律规范：卖方制造的阀门必须符合技术协议各项要求，同时满足规格表要求。阀门设计、制造、材质的选择、检验等方面严格采纳和满足最新的标准和法律规范。1.1 标准代号ASME美国机械工程师学会ASTM 美国材料试验学会ANSI美国国家标准化组织API 美国石油学会标准MSS 美国阀门协会标准1.2 设计制造标准API 609 凸耳对夹式、对夹式和法兰式蝶阀ASME B16.34 法兰、螺纹和焊端连接的阀门ASME B16.10 钢制阀门的结构长度ASME B16.11 承插式和螺纹式锻造管件ASME B16.47 钢法兰和法兰管件GB/T12238 石油、石化及相关行业用钢制蝶阀GB/T12221 阀门的结构长度GB/T9115.1 钢法兰和法兰管件1.3 检验标准API 598 阀门的检查和试验MSS SP-54 阀门、法兰接头及其他管路附件的铸钢结构质量MSS SP-55 阀门、法兰接头及其他管路附件的铸钢质量ASME B16.104 控制阀门阀座泄漏JB/T9092 阀门的检查和试验1.4 材料标准下载后可任意编辑ASTM A182 高温设备用锻制或轧制的合金钢管法兰、锻制管件、阀门及零件ASTM A193 高温设备用合金钢和不锈钢螺栓材料ASTM A194 高温柔高压设备用碳素钢与合金钢螺栓和螺母的规格ASTM A216 高温用可熔焊碳素铸件ASTM A351 承压元件用奥氏体、奥氏体-铁素体（双相）铸件GB3077 35CrMoA 高强度合金钢GB3077 30CrMo 高强度中碳合金钢可以采纳与上述材料相当的或更好的材料。其它部件的材料应满足本技术法律规范的要求和蝶阀制造厂所遵循的材料标准。承压部件所采纳的材料应根据有关标准提供化学成分分析和机械性能试验的证书。二、技术特点1、三偏心金属密封蝶阀的技术特点1) 阀门采纳三偏心硬密封结构；1、阀体中心线和蝶板中心线的偏心。2、阀杆中心线和蝶板中心线的偏心。3、蝶板密封圈的尺寸按开关的轨迹形成偏心。2)蝶板密封圈采纳多层次结构，高强度不锈钢金属和非金属（石墨或 PTFE)相结合的密封结构。三偏心结构实现了关闭和开启零摩擦，...
