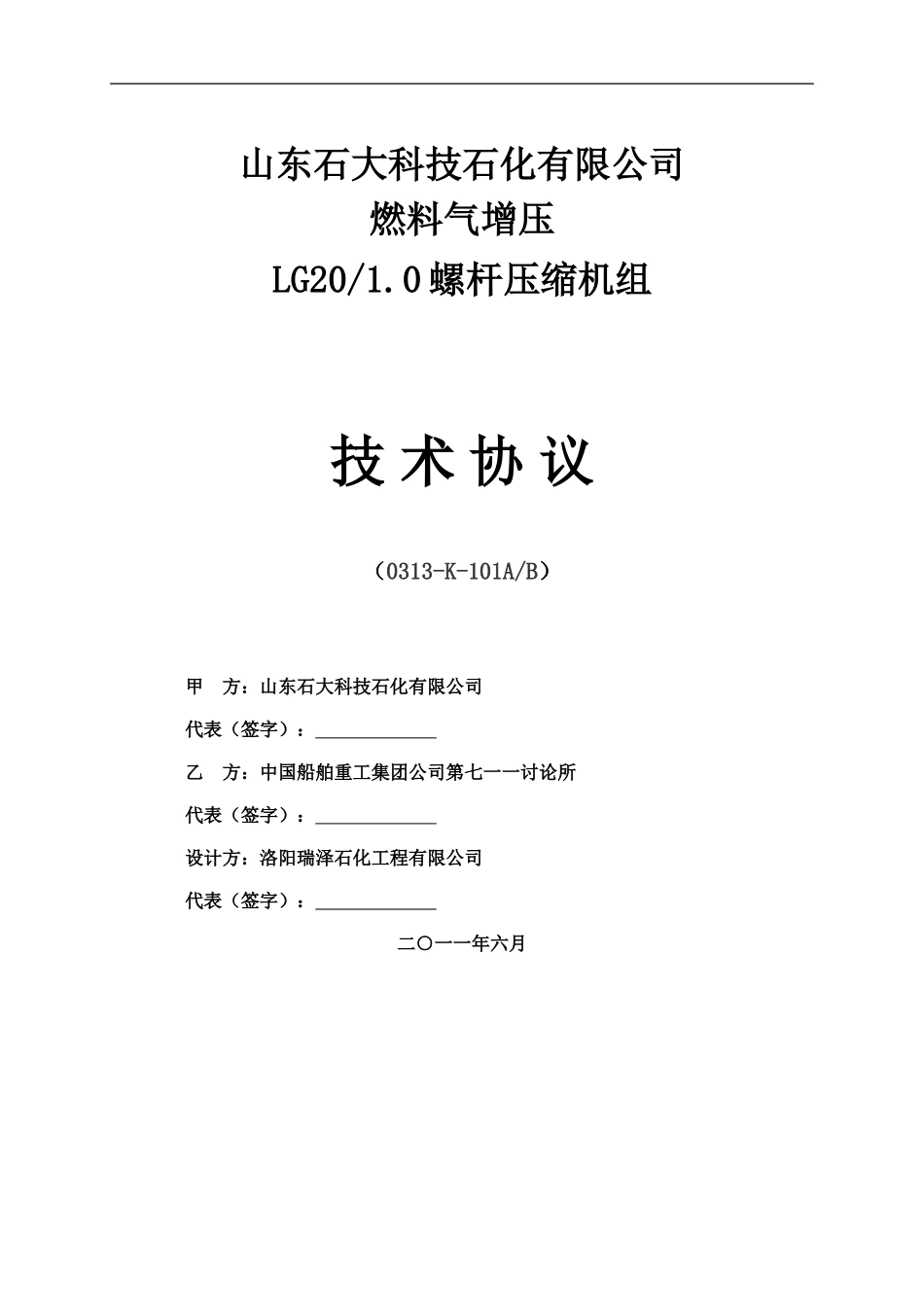

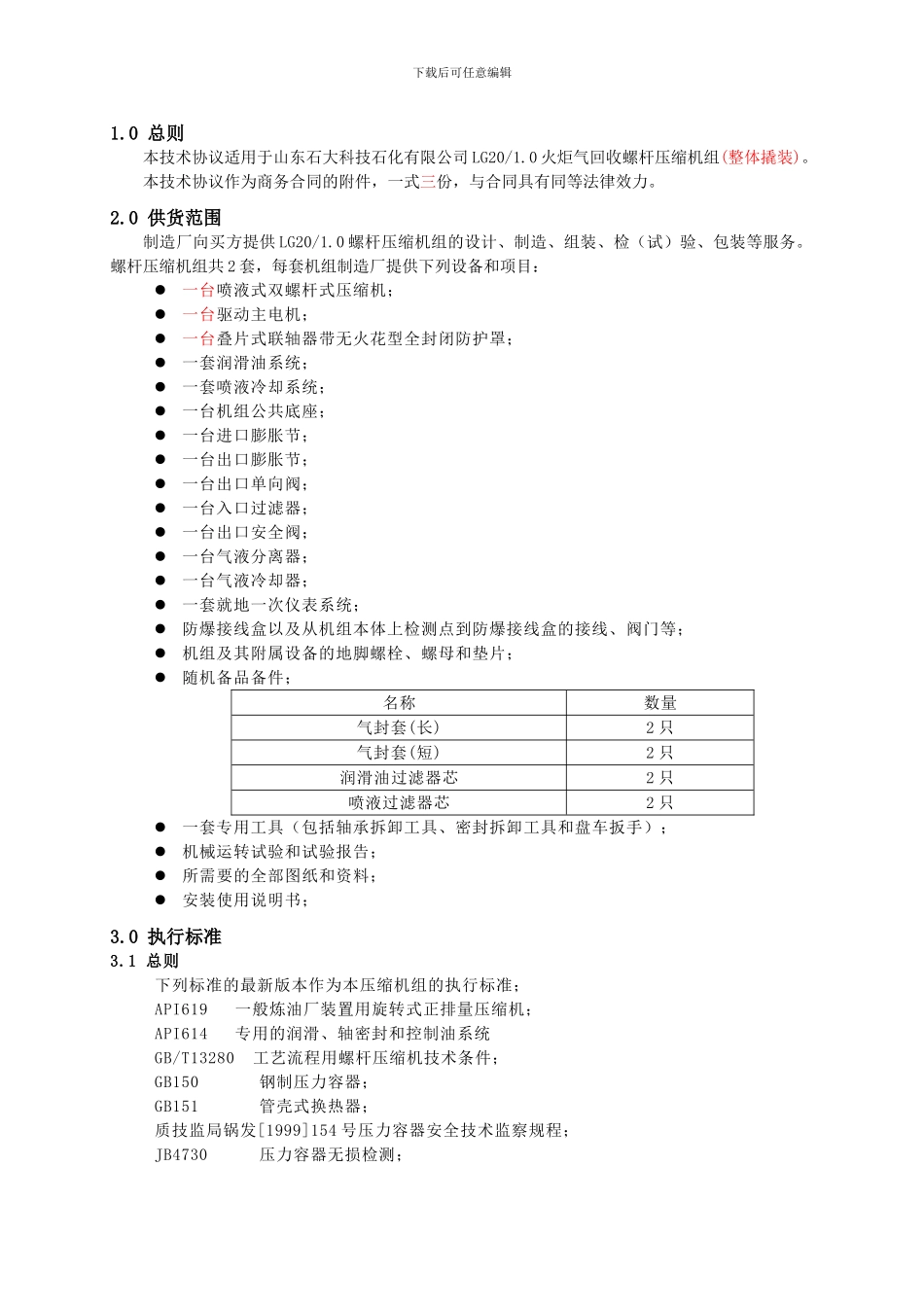

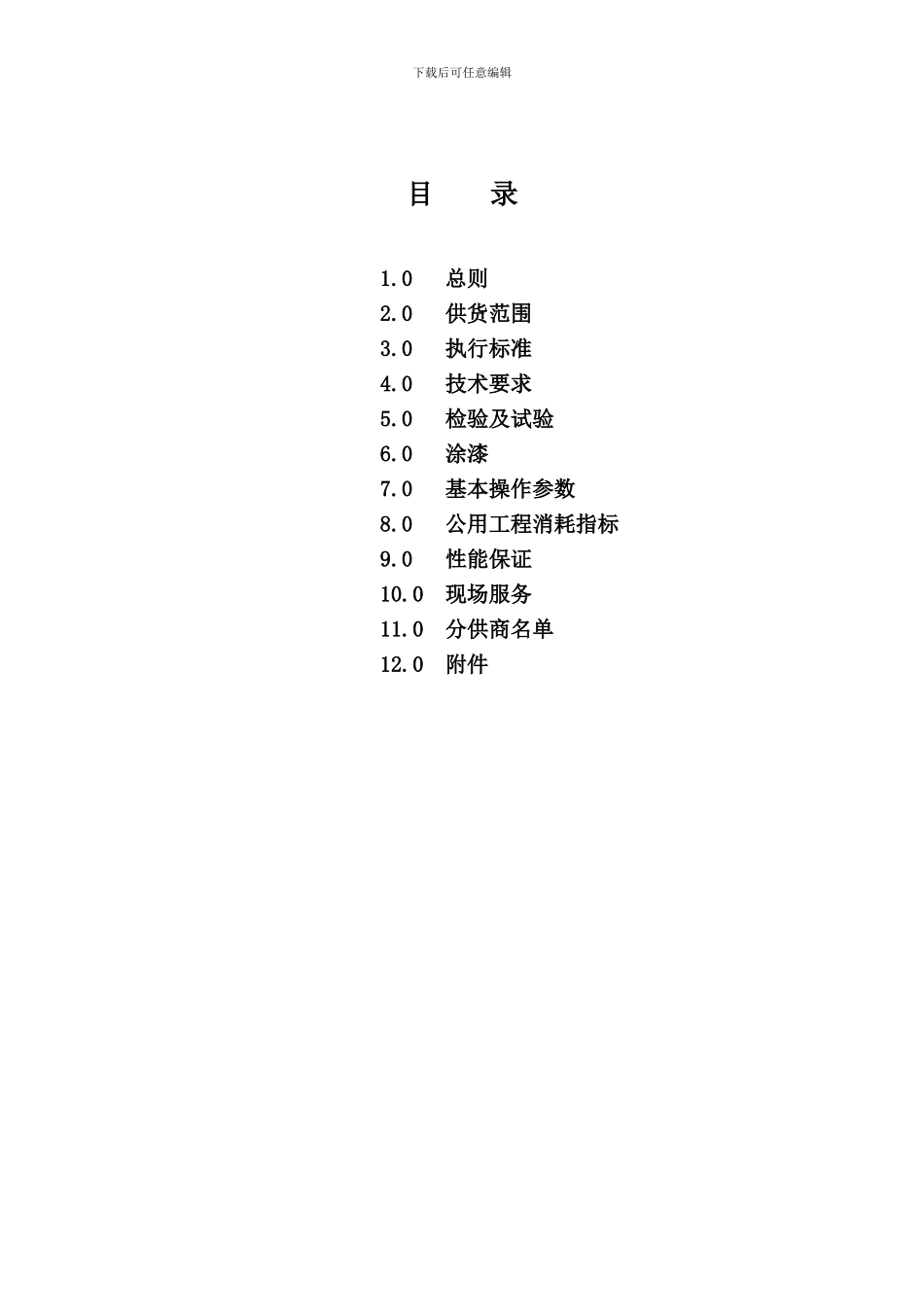

山东石大科技石化有限公司燃料气增压LG20/1.0 螺杆压缩机组 技 术 协 议（0313-K-101A/B）甲 方：山东石大科技石化有限公司代表（签字）： 乙 方：中国船舶重工集团公司第七一一讨论所代表（签字）： 设计方：洛阳瑞泽石化工程有限公司代表（签字）： 二○一一年六月下载后可任意编辑目 录1.0 总则2.0 供货范围3.0 执行标准4.0 技术要求5.0 检验及试验6.0 涂漆7.0 基本操作参数8.0 公用工程消耗指标9.0 性能保证10.0 现场服务11.0 分供商名单12.0 附件下载后可任意编辑1.0 总则本技术协议适用于山东石大科技石化有限公司 LG20/1.0 火炬气回收螺杆压缩机组(整体撬装)。本技术协议作为商务合同的附件，一式三份，与合同具有同等法律效力。2.0 供货范围制造厂向买方提供 LG20/1.0 螺杆压缩机组的设计、制造、组装、检（试）验、包装等服务。螺杆压缩机组共 2 套，每套机组制造厂提供下列设备和项目：一台喷液式双螺杆式压缩机；一台驱动主电机；一台叠片式联轴器带无火花型全封闭防护罩； 一套润滑油系统；一套喷液冷却系统；一台机组公共底座；一台进口膨胀节；一台出口膨胀节；一台出口单向阀；一台入口过滤器；一台出口安全阀；一台气液分离器；一台气液冷却器；一套就地一次仪表系统；防爆接线盒以及从机组本体上检测点到防爆接线盒的接线、阀门等；机组及其附属设备的地脚螺栓、螺母和垫片；随机备品备件；名称数量气封套(长)2 只气封套(短)2 只润滑油过滤器芯2 只喷液过滤器芯2 只一套专用工具（包括轴承拆卸工具、密封拆卸工具和盘车扳手）；机械运转试验和试验报告；所需要的全部图纸和资料；安装使用说明书；3.0 执行标准3.1 总则下列标准的最新版本作为本压缩机组的执行标准；API619 一般炼油厂装置用旋转式正排量压缩机；API614 专用的润滑、轴密封和控制油系统GB/T13280 工艺流程用螺杆压缩机技术条件；GB150钢制压力容器；GB151管壳式换热器；质技监局锅发[1999]154 号压力容器安全技术监察规程；JB4730压力容器无损检测；下载后可任意编辑GB755旋转电机定额和性能；GB3836.1爆炸性气体环境用电气设备 第 1 部分：通用要求；GB3836.2爆炸性气体环境用电气设备 第 2 部分：隔爆型“d”；GB3836.3爆炸性气体环境用电气设备 第 3 部分：增安型“e”；GB3836.4爆炸性气体环境用电气设备 第 4 部分：本质安全型“i”；GB50058爆炸和火灾危...
