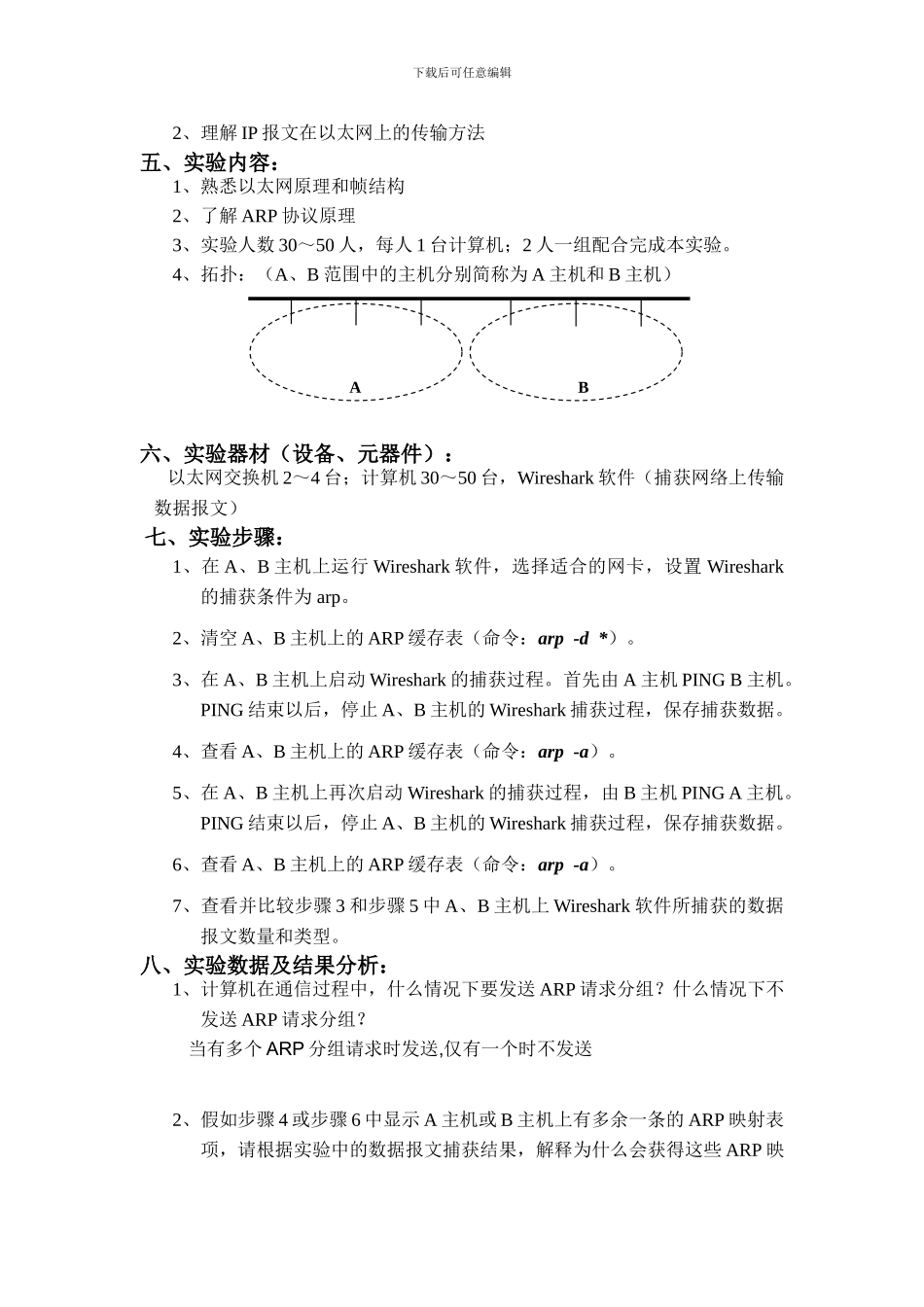

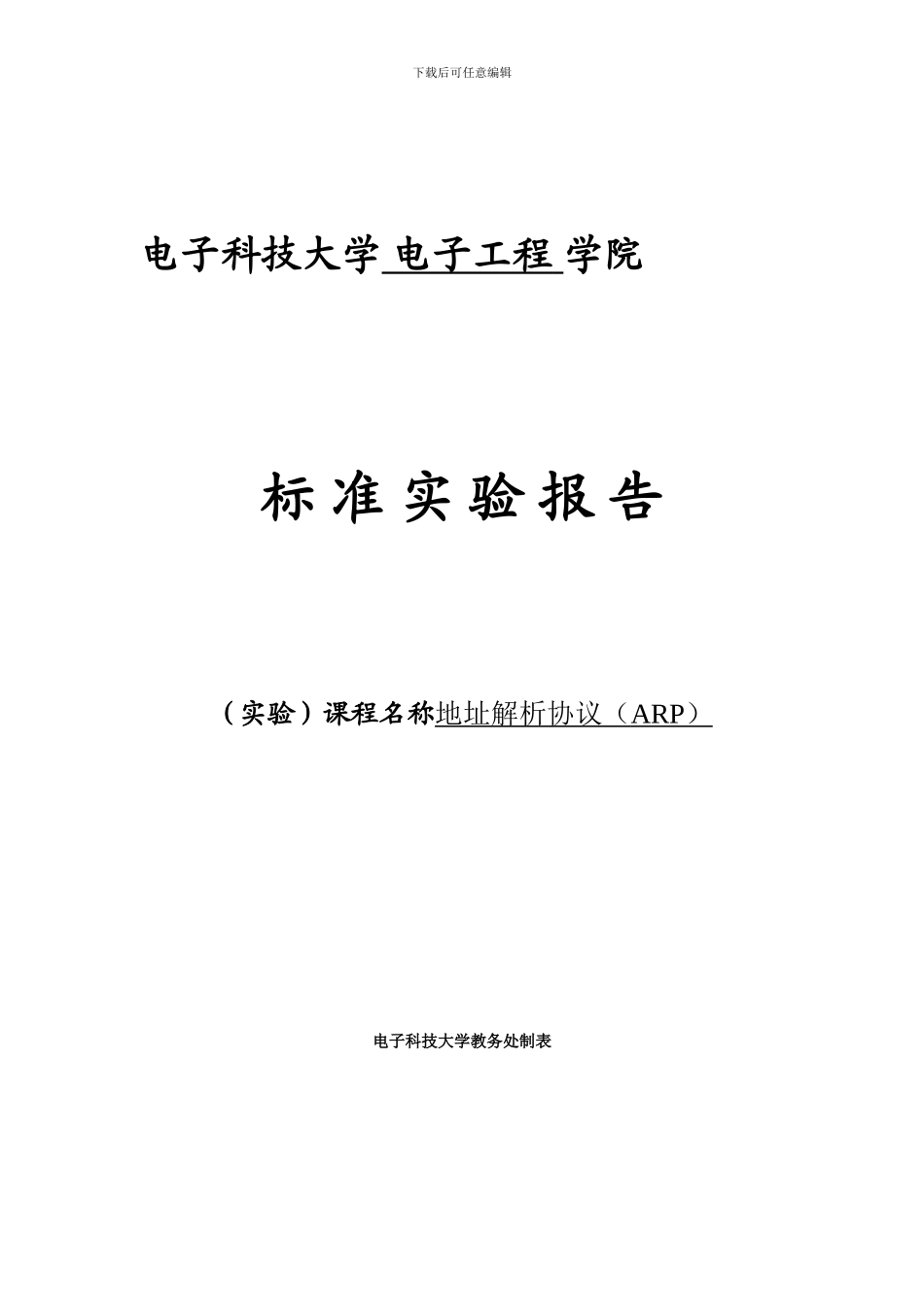

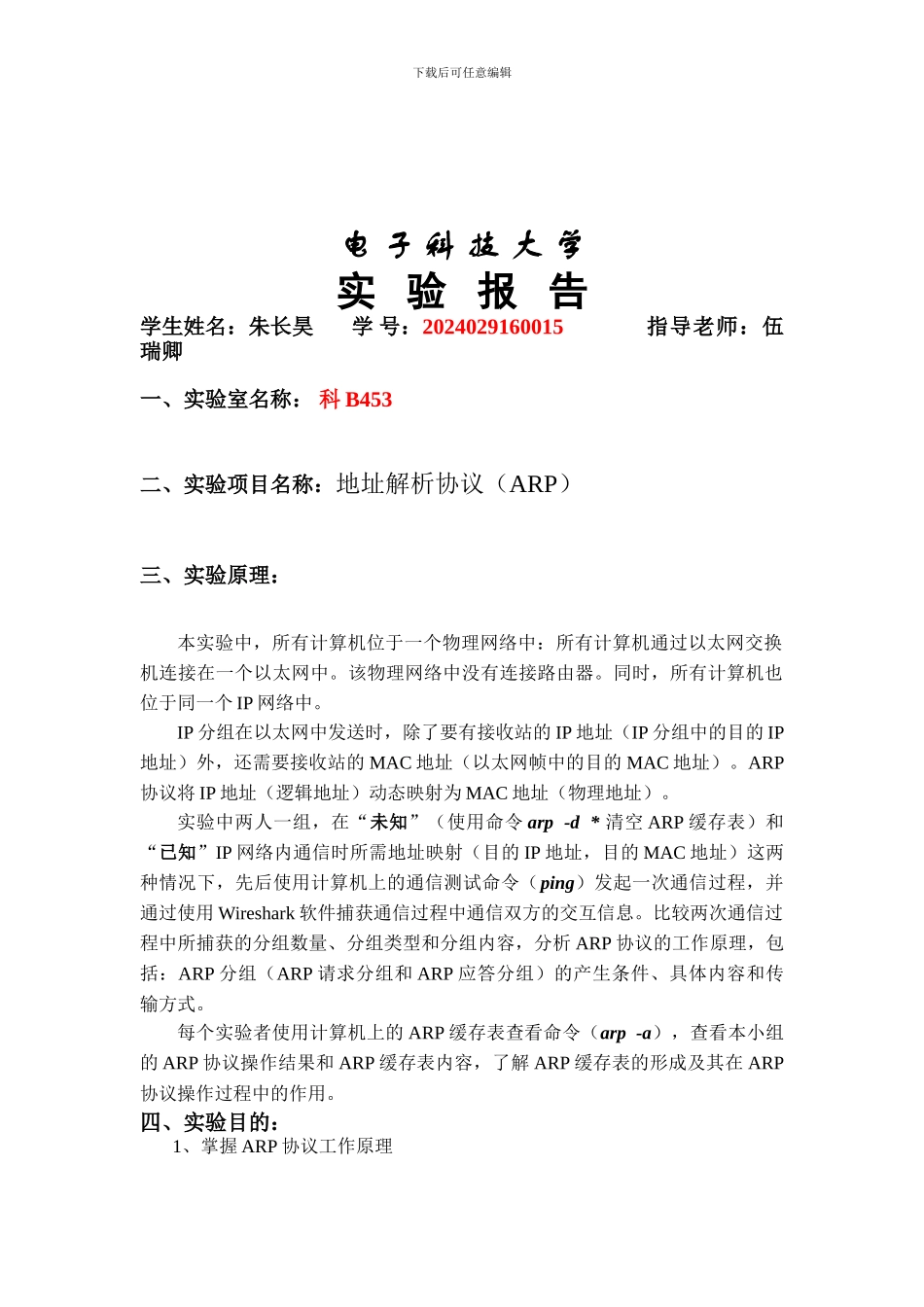

下载后可任意编辑电子科技大学 电子工程 学院标 准 实 验 报 告（实验）课程名称地址解析协议（ ARP ） 电子科技大学教务处制表下载后可任意编辑电 子 科 技 大 学实 验 报 告学生姓名：朱长昊 学 号：2024029160015 指导老师：伍瑞卿一、实验室名称： 科 B453二、实验项目名称：地址解析协议（ARP）三、实验原理：本实验中，所有计算机位于一个物理网络中：所有计算机通过以太网交换机连接在一个以太网中。该物理网络中没有连接路由器。同时，所有计算机也位于同一个 IP 网络中。IP 分组在以太网中发送时，除了要有接收站的 IP 地址（IP 分组中的目的 IP地址）外，还需要接收站的 MAC 地址（以太网帧中的目的 MAC 地址）。ARP协议将 IP 地址（逻辑地址）动态映射为 MAC 地址（物理地址）。实验中两人一组，在“未知”（使用命令 arp -d * 清空 ARP 缓存表）和“已知”IP 网络内通信时所需地址映射（目的 IP 地址，目的 MAC 地址）这两种情况下，先后使用计算机上的通信测试命令（ping）发起一次通信过程，并通过使用 Wireshark 软件捕获通信过程中通信双方的交互信息。比较两次通信过程中所捕获的分组数量、分组类型和分组内容，分析 ARP 协议的工作原理，包括：ARP 分组（ARP 请求分组和 ARP 应答分组）的产生条件、具体内容和传输方式。每个实验者使用计算机上的 ARP 缓存表查看命令（arp -a），查看本小组的 ARP 协议操作结果和 ARP 缓存表内容，了解 ARP 缓存表的形成及其在 ARP协议操作过程中的作用。四、实验目的：1、掌握 ARP 协议工作原理下载后可任意编辑2、理解 IP 报文在以太网上的传输方法五、实验内容：1、熟悉以太网原理和帧结构2、了解 ARP 协议原理3、实验人数 30～50 人，每人 1 台计算机；2 人一组配合完成本实验。4、拓扑：（A、B 范围中的主机分别简称为 A 主机和 B 主机）六、实验器材（设备、元器件）：以太网交换机 2～4 台；计算机 30～50 台，Wireshark 软件（捕获网络上传输数据报文）七、实验步骤：1、在 A、B 主机上运行 Wireshark 软件，选择适合的网卡，设置 Wireshark的捕获条件为 arp。 2、清空 A、B 主机上的 ARP 缓存表（命令：arp -d *）。3、在 A、B 主机上启动 Wireshark 的捕获过程。首先由 A 主机 PING B 主机。PING 结束以后，停止 A、B 主机的 Wireshark 捕获过程，保存捕获数据...
