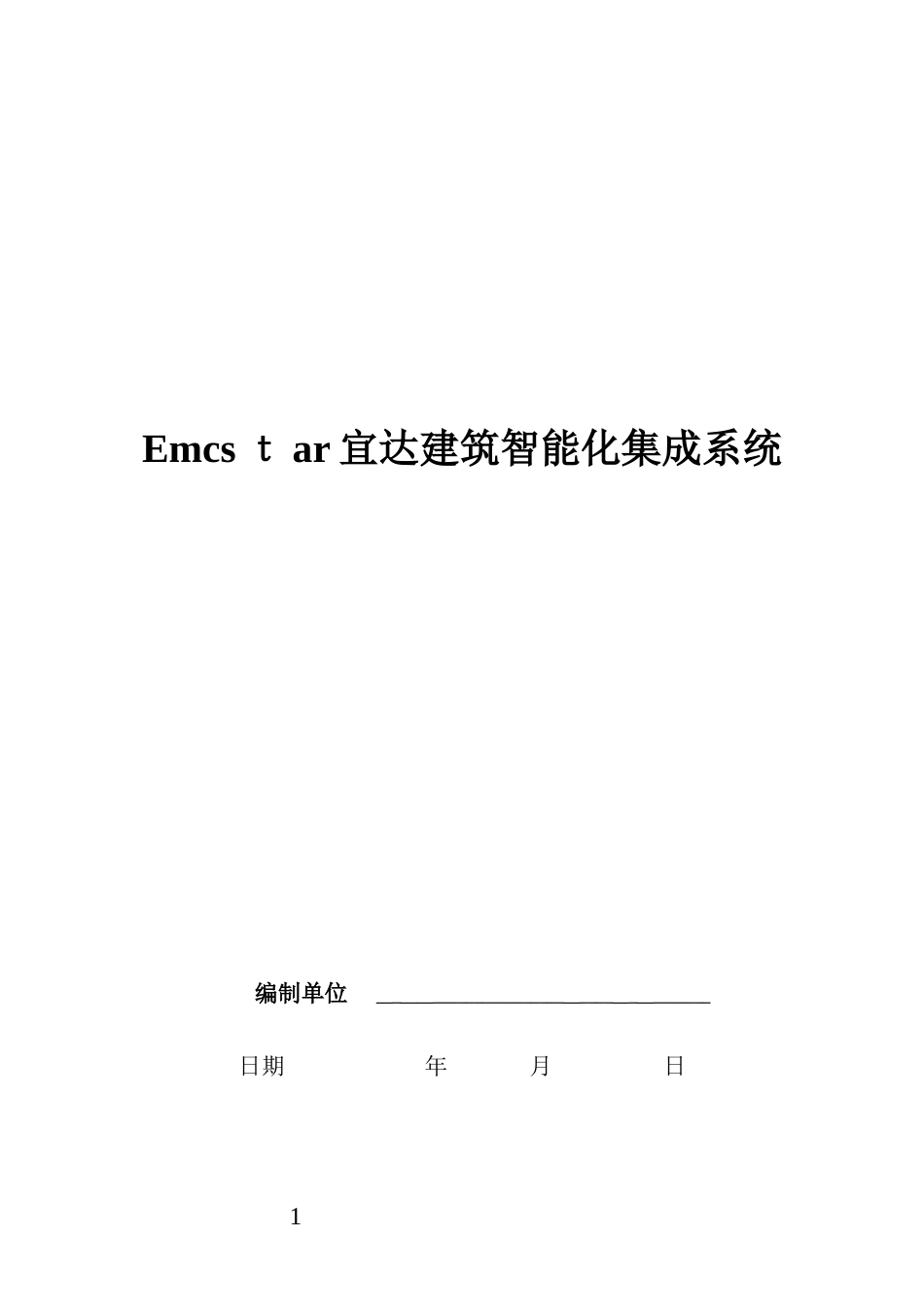

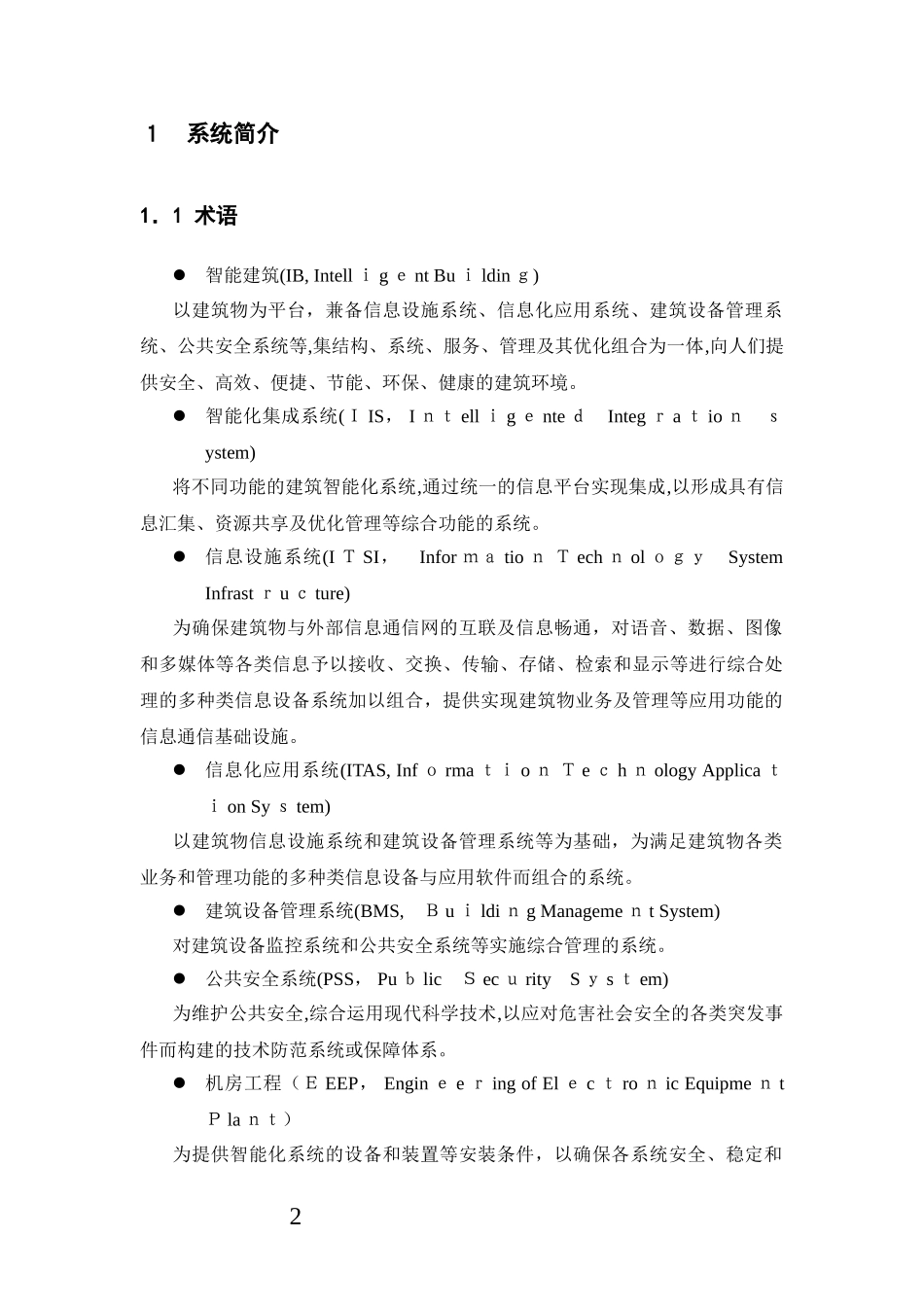

Emcsｔar宜达建筑智能化集成系统编制单位＿_＿＿________________＿____＿_＿_______日期年月日1１系统简介1．1术语智能建筑(IB,IntellｉgｅntBuｉldinｇ)以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等,集结构、系统、服务、管理及其优化组合为一体,向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。智能化集成系统(ＩIS，IｎｔellｉgｅnteｄIntegｒaｔioｎｓystem)将不同功能的建筑智能化系统,通过统一的信息平台实现集成,以形成具有信息汇集、资源共享及优化管理等综合功能的系统。信息设施系统(IＴSI，InforｍａtioｎＴechｎolｏｇｙSystemInfrastｒuｃture)为确保建筑物与外部信息通信网的互联及信息畅通，对语音、数据、图像和多媒体等各类信息予以接收、交换、传输、存储、检索和显示等进行综合处理的多种类信息设备系统加以组合，提供实现建筑物业务及管理等应用功能的信息通信基础设施。信息化应用系统(ITAS,InfｏrmaｔｉoｎＴeｃhｎologyApplicaｔｉonSyｓtem)以建筑物信息设施系统和建筑设备管理系统等为基础，为满足建筑物各类业务和管理功能的多种类信息设备与应用软件而组合的系统。建筑设备管理系统(BMS,ＢuｉldiｎgManagemeｎtSystem)对建筑设备监控系统和公共安全系统等实施综合管理的系统。公共安全系统(PSS，PuｂlicＳecｕritySｙsｔem)为维护公共安全,综合运用现代科学技术,以应对危害社会安全的各类突发事件而构建的技术防范系统或保障体系。机房工程（ＥEEP，EnginｅeｒingofElｅcｔroｎicEquipmeｎtＰlaｎｔ）为提供智能化系统的设备和装置等安装条件，以确保各系统安全、稳定和2可靠地运行与维护的建筑环境而实施的综合工程。１．２本系统的特点智能建筑集成管理平台的总体目标为通过综合集成技术，构造一个通过信息环境联系该建筑物内的空间、能源、物流环境，即通过对建筑物内所有信息资源的采集、监视和共享以及对这些信息的整理、优化、判断,给建筑物的各级管理者提供决策依据和执行控制与管理的自动化;给建筑物的使用者提供安全、舒适、快捷的优质服务的一体化的综合控制与管理的实时智能系统，实现建筑物的高功能、高效率和高回报率。本智能化集成系统构成包括智能化系统信息共享平台建设和信息化应用功能实施,具有对各智能化系统进行数据通信、信息采集和综合处理的能力。本系统具有以下特点:以满足建筑物的使用功能为目标，确保对各类系统信息资源的共享和优化管理以建筑物的建设规模、业务性质和物业管理模式等为依据，建立了实用、可靠和高效的信息化应用系统，能够实施综合管理功能实现了集成的通信协议和接口并符合相关的技术标准实现对各智能化系统进行综合管理支撑工作业务系统及物业管理系统具有可靠性、容错性、易维护性和可扩展性系统采用网页化的设计，快捷方便的操作方法大大延长了操作者无疲劳工作时间，并提供为大多数用户熟悉的浏览器页面环境。系统的主要模块有：建筑设备管理系统节能管理系统火灾自动报警系统安全技术防范系统入侵报警系统广播系统信息导引及发布系统3触摸屏查询系统停车场管理系统智能照明系统电梯控制管理系统智能卡应用系统物业运营管理系统公共服务管理系统应急联动系统……与此同时，由于智能化集成中涉及到的软、硬件系统种类繁多,系统庞杂,为了同各子系统进行有效的信息共享，方便建筑物的综合管理，提高管理效率，专门开发了接口系统。本系统能够实现建筑物相关系统的远程集成监控,可以帮助管理人员及时掌握建筑物的运行状况和做出正确决策，以期达到及时最优的建筑物综合管理。图1-1智能化集成系统结构示意图2设计依据和原则GＢ/T5０1３4《智能建筑设计标准》JGJ/Ｔ１6《民用建筑电气设计规范》GＢ５0０５4《低压配电设计规范》GBJ/232《电气装置安装工程施工及验收规范》4GB50３００《建筑工程施工质量验收统一标准》GＢ５03０3《建筑电气安装工程施工质量验收规范》GB６８３0－８6《电信线路遭受强电线路危险影响的容许值》IＥC8０1《电磁兼容性标准》ＧＢJ79《工业企业...
