(完整word版)气流磨说明书

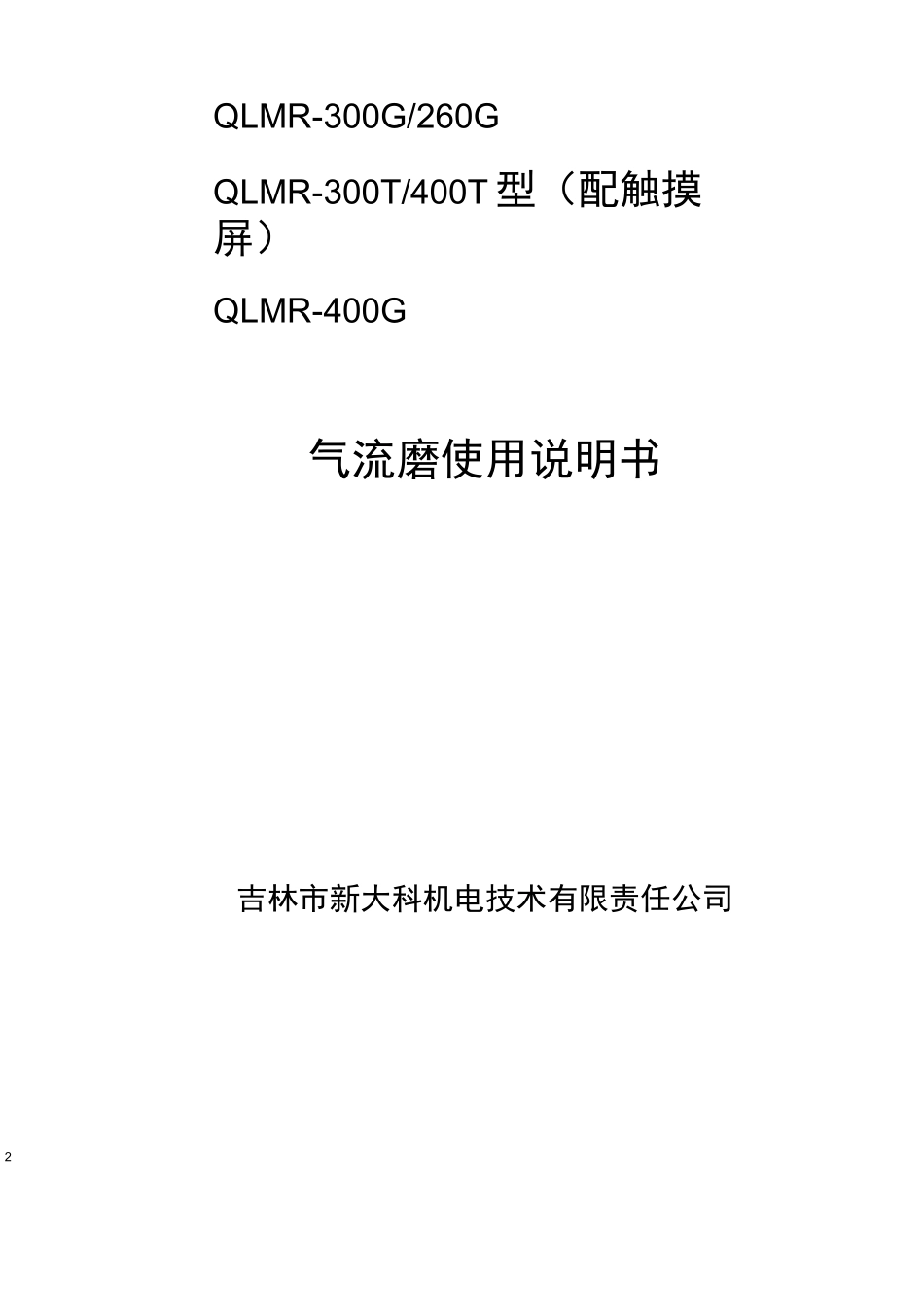

(完整word版)气流磨说明书_第1页
1/17

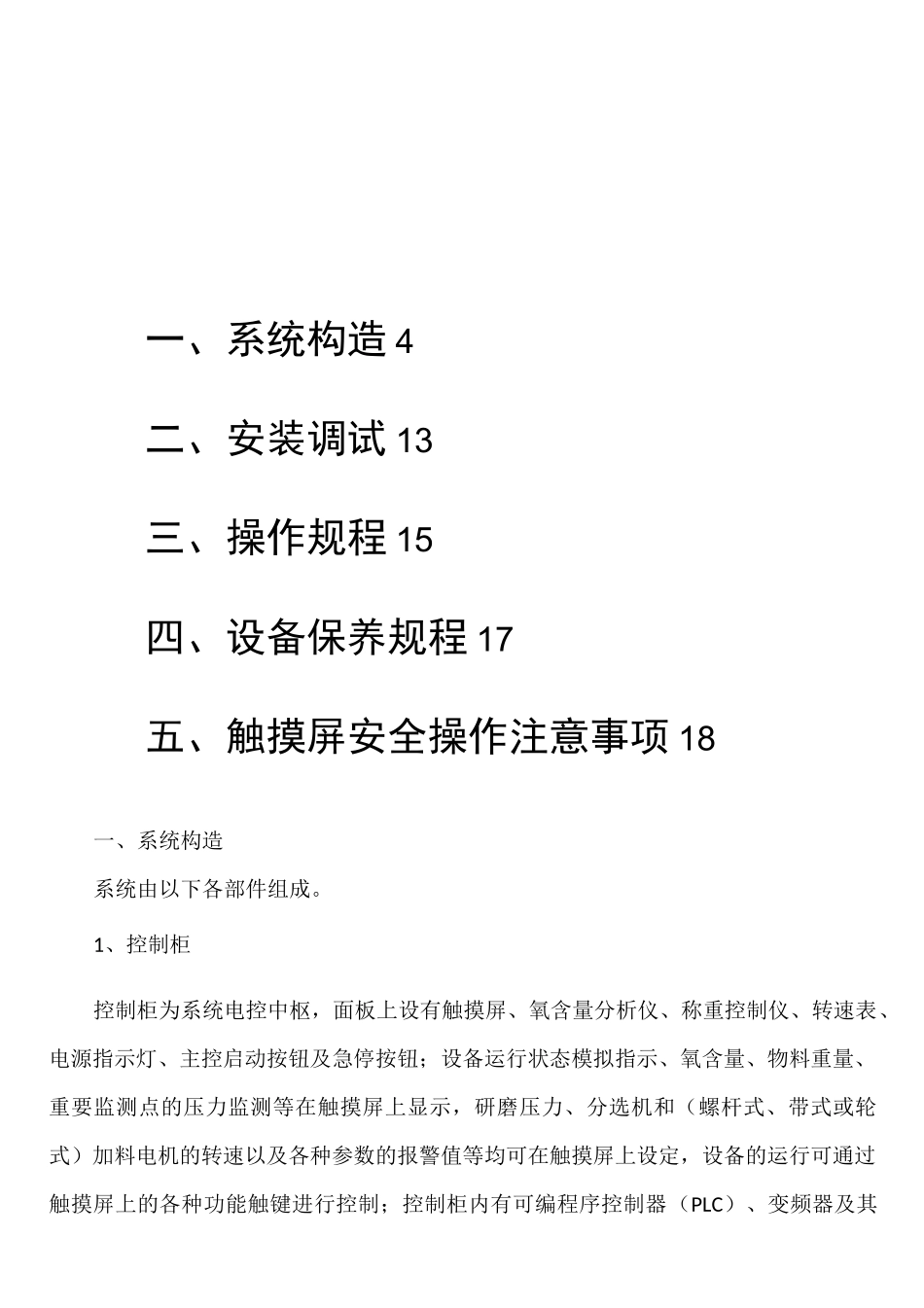

(完整word版)气流磨说明书_第2页
2/17

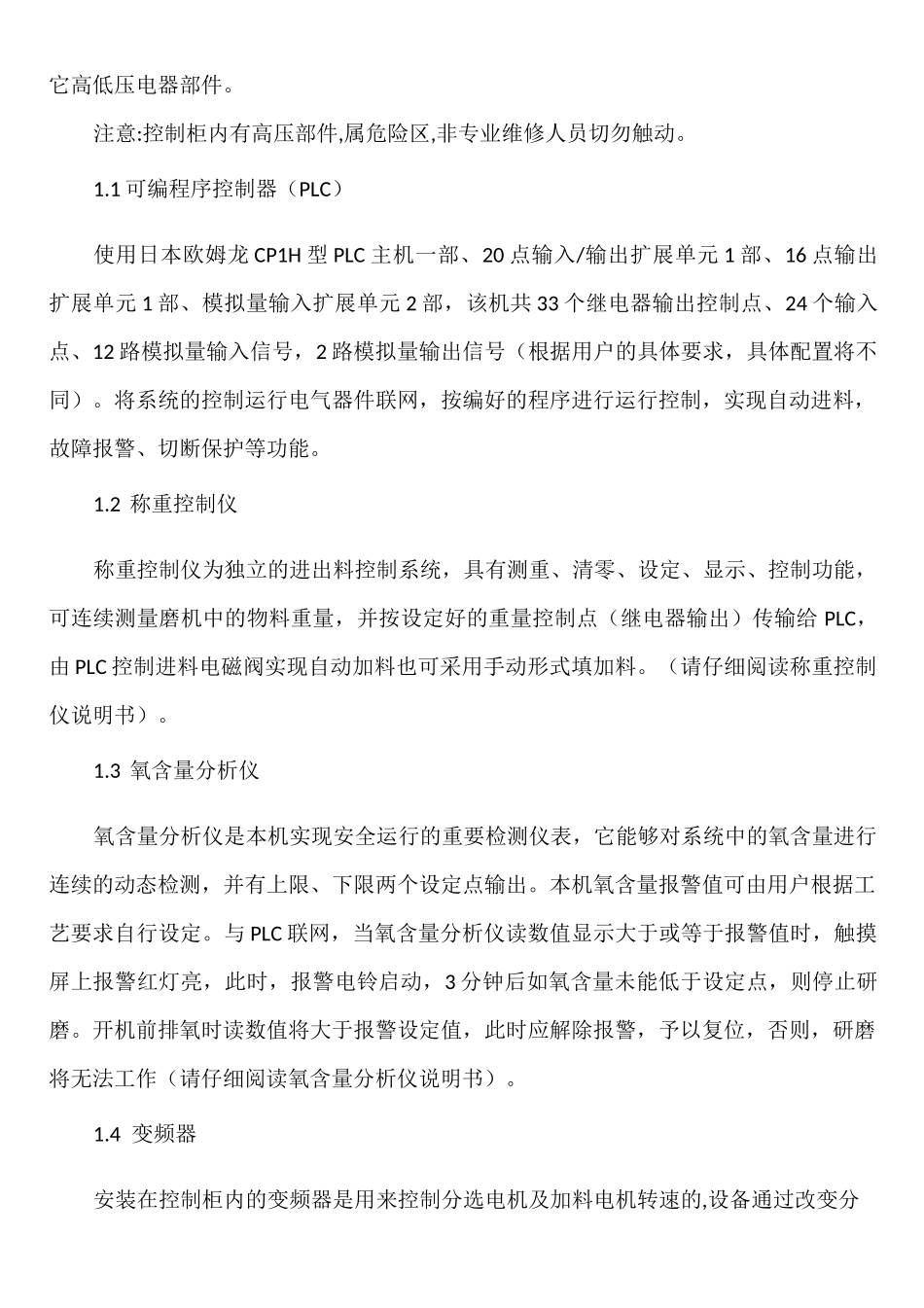

(完整word版)气流磨说明书_第3页
3/17
2QLMR-300G/260GQLMR-300T/400T 型(配触摸屏)QLMR-400G气流磨使用说明书吉林市新大科机电技术有限责任公司一、系统构造 4二、安装调试 13三、操作规程 15四、设备保养规程 17五、触摸屏安全操作注意事项 18一、系统构造系统由以下各部件组成。1、控制柜控制柜为系统电控中枢,面板上设有触摸屏、氧含量分析仪、称重控制仪、转速表、电源指示灯、主控启动按钮及急停按钮;设备运行状态模拟指示、氧含量、物料重量、重要监测点的压力监测等在触摸屏上显示,研磨压力、分选机和(螺杆式、带式或轮式)加料电机的转速以及各种参数的报警值等均可在触摸屏上设定,设备的运行可通过触摸屏上的各种功能触键进行控制;控制柜内有可编程序控制器(PLC)、变频器及其它高低压电器部件。注意:控制柜内有高压部件,属危险区,非专业维修人员切勿触动。1.1 可编程序控制器(PLC)使用日本欧姆龙 CP1H 型 PLC 主机一部、20 点输入/输出扩展单元 1 部、16 点输出扩展单元 1 部、模拟量输入扩展单元 2 部,该机共 33 个继电器输出控制点、24 个输入点、12 路模拟量输入信号,2 路模拟量输出信号(根据用户的具体要求,具体配置将不同)。将系统的控制运行电气器件联网,按编好的程序进行运行控制,实现自动进料,故障报警、切断保护等功能。1.2 称重控制仪称重控制仪为独立的进出料控制系统,具有测重、清零、设定、显示、控制功能,可连续测量磨机中的物料重量,并按设定好的重量控制点(继电器输出)传输给 PLC,由 PLC 控制进料电磁阀实现自动加料也可采用手动形式填加料。(请仔细阅读称重控制仪说明书)。1.3 氧含量分析仪氧含量分析仪是本机实现安全运行的重要检测仪表,它能够对系统中的氧含量进行连续的动态检测,并有上限、下限两个设定点输出。本机氧含量报警值可由用户根据工艺要求自行设定。与 PLC 联网,当氧含量分析仪读数值显示大于或等于报警值时,触摸屏上报警红灯亮,此时,报警电铃启动,3 分钟后如氧含量未能低于设定点,则停止研磨。开机前排氧时读数值将大于报警设定值,此时应解除报警,予以复位,否则,研磨将无法工作(请仔细阅读氧含量分析仪说明书)。1.4 变频器安装在控制柜内的变频器是用来控制分选电机及加料电机转速的,设备通过改变分选轮的转速,控制出料粒度的大小。变频器是将外界送进来的工频电源,变换成频率可调的交流电源,通过电源频率的变化来改变电机转速,控制分选轮及加料电机的转速...
