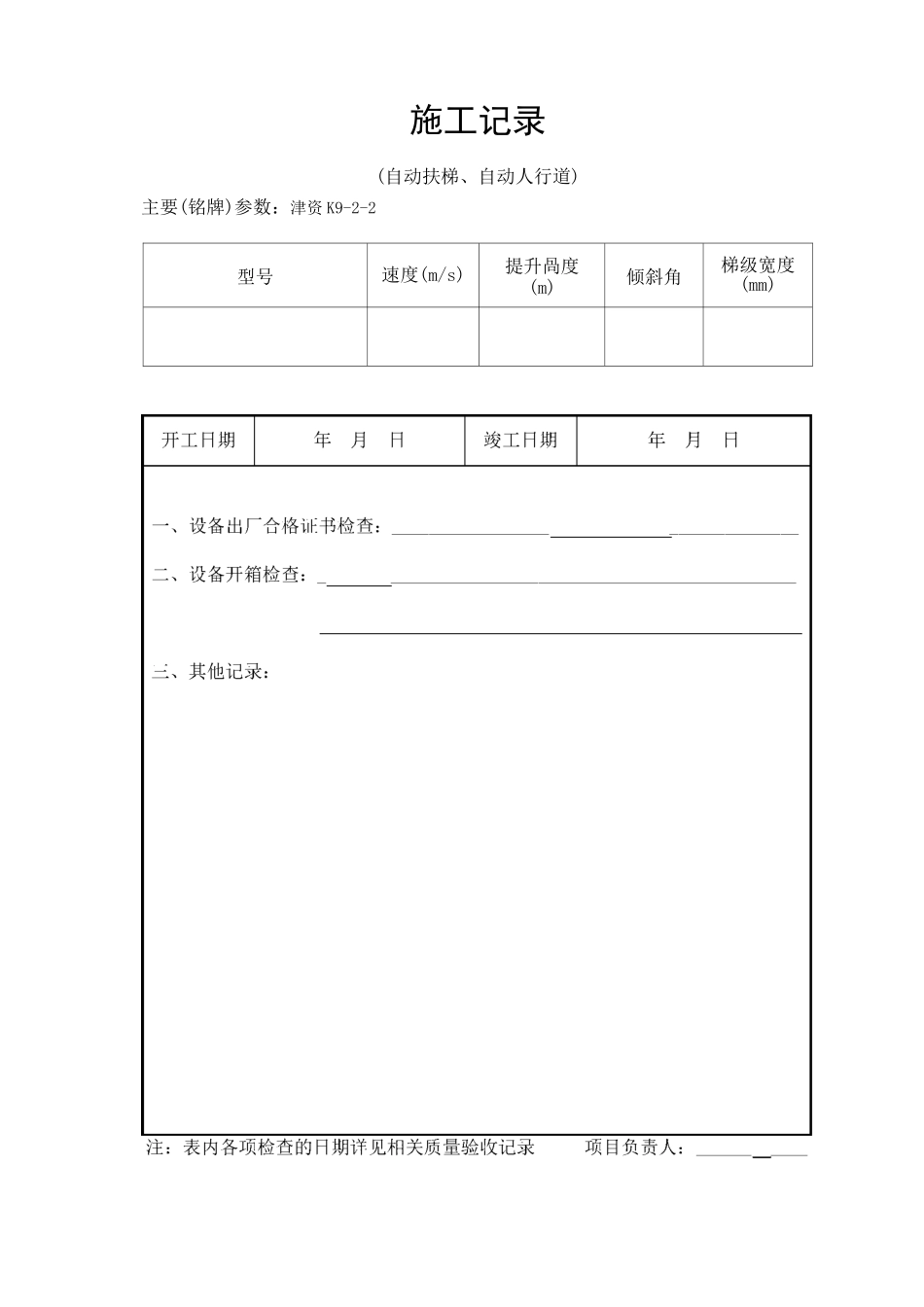

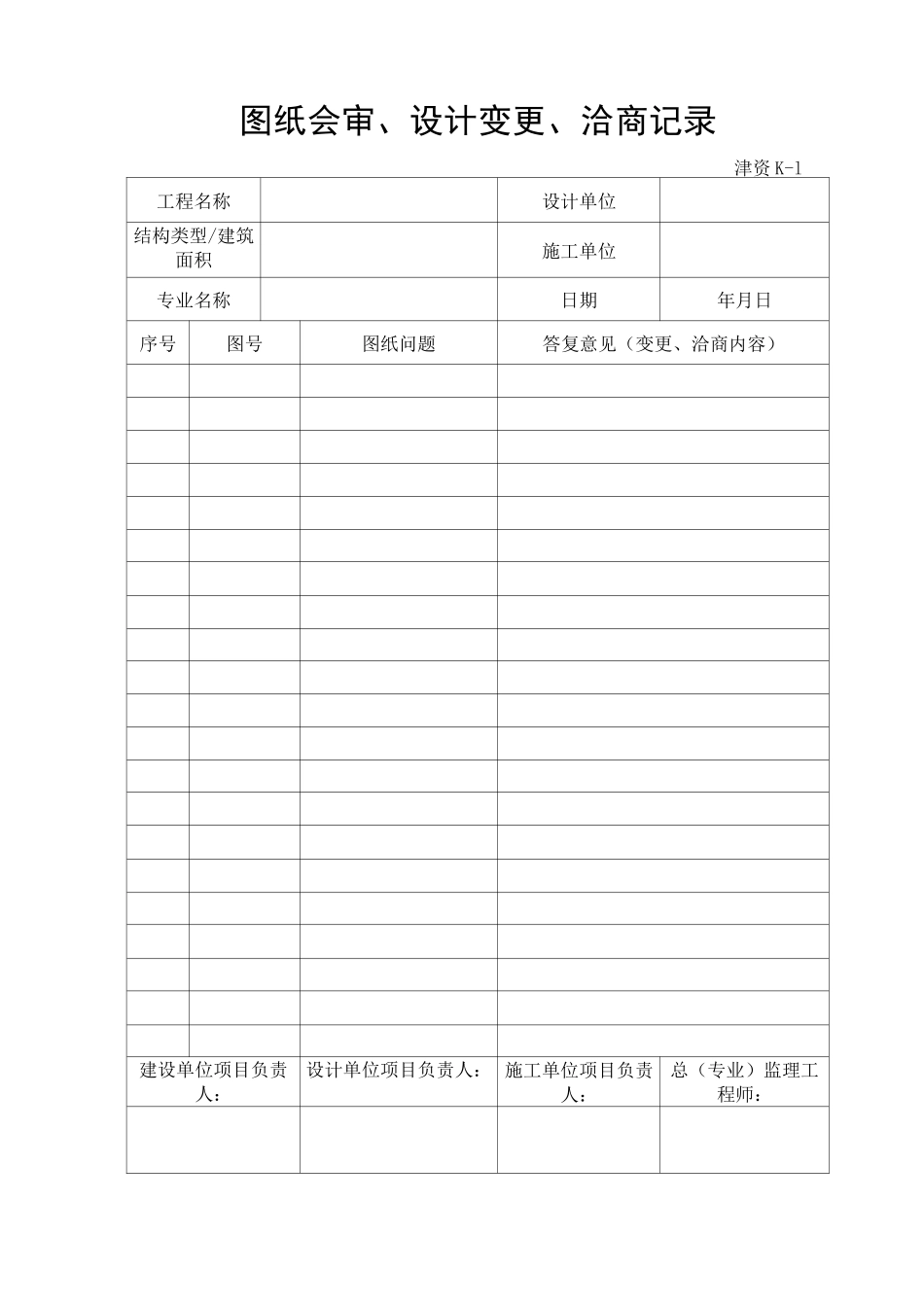

电梯工程施工质量验收资料——自动扶梯、自动人行道建设单位工程名称电梯编号安装单位天津市建设工程质量监督管理总站监制图纸会审、设计变更、洽商记录津资 K-l工程名称设计单位结构类型/建筑面积施工单位专业名称日期年月日序号图号图纸问题答复意见（变更、洽商内容）建设单位项目负责人：设计单位项目负责人： 施工单位项目负责人：总（专业）监理工程师：施工记录(自动扶梯、自动人行道)主要(铭牌)参数：津资 K9-2-2型号速度(m/s)提升咼度(m)倾斜角梯级宽度(mm)电梯接地电阻、绝缘电阻测试记录津资 K9-3检测项目检测要求检测部位检测值结果1、接地电阻电源零线和接地线应分开；机房内接地装置的接地电阻值不应大于4Q。接地线2、绝缘电阻导体之间和导体对地之间的绝缘电阻必须大于 1000Q/V,且其值不得小于1、动力电路和电气安全装置电路：0.5MQ2、其他电路：0.25MQ动力电路安全装置电路控制电路照明电路信号电路测试结论项目负责人：年月日注：接地电阻值详见电气专业《电气接地电阻测试记录》或填写实测值设备进场质量验收记录表自动扶梯、自动人行道）GB50310-2002津资 JYP9-15施工质量验收规范的规定安装单位检查评定记录监理（建设）单位验收记录主控项目必须提供的资料技术资料梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件。对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。随机文件土建布置图产品出厂合格证般项目1随机文件还应提供装箱单安装、使用维护说明书动力及安全电路的电气原理图2设备零部件应与装箱单内容相符3设备外观无明显损坏验收结论电梯供应商安装单位监理（建设）单位代表：年月日项目负责人：年月日专业监理工程师：（专业技术负责人）年月日土建交接检验质量验收记录自动扶梯、自动人行道）GB50310-2002津资 JYP9-16施工质量验收规范的规定安装单位检查评定记录监理（建设）单位验收记录主控项目1梯级、踏板或胶带上空垂直净高严禁＜2.3m2安装前井道周围必须设有保证安全的栏杆或屏障，其高度严禁＜1.2m般项目1土建主要尺寸允许误差提升高度（mm）-15〜+15跨度（mm）0〜+152设备进场通道和搬运空间符合产品供应商要求3安装前土建单位提供水平基准线标识4电源零线与接地线应分开，接地装置的接地电阻值才 4Q验收结论土建施工单位安装单位监理（建设）单位项目负责人：年月日项目负责人：年月日专业监理工程师：（项目专业技术负责人）年月日整机安装质量验收记录自动扶...
