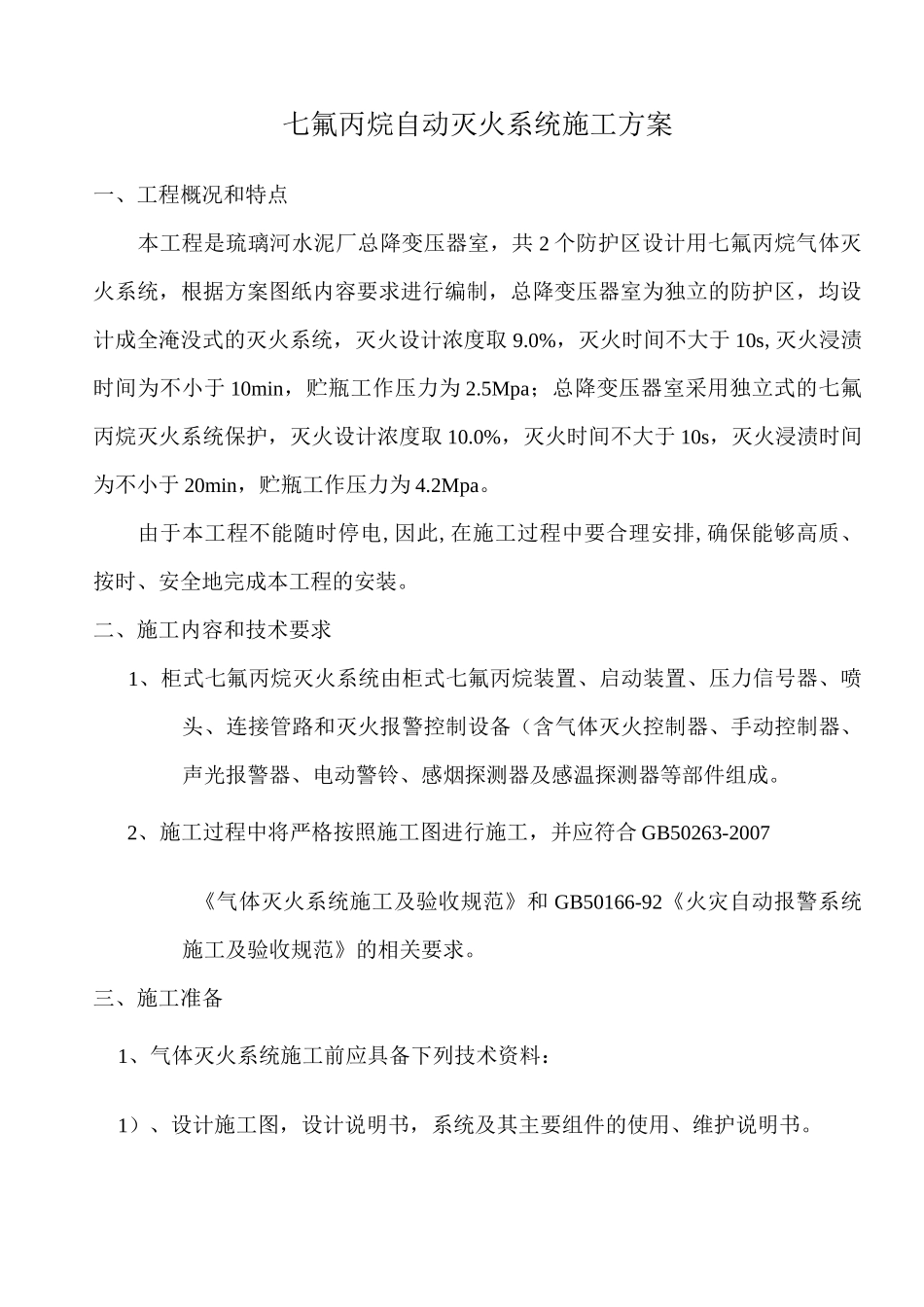

七氟丙烷自动灭火系统施工方案一、工程概况和特点本工程是琉璃河水泥厂总降变压器室，共 2 个防护区设计用七氟丙烷气体灭火系统，根据方案图纸内容要求进行编制，总降变压器室为独立的防护区，均设计成全淹没式的灭火系统，灭火设计浓度取 9.0%，灭火时间不大于 10s,灭火浸渍时间为不小于 10min，贮瓶工作压力为 2.5Mpa；总降变压器室采用独立式的七氟丙烷灭火系统保护，灭火设计浓度取 10.0%，灭火时间不大于 10s，灭火浸渍时间为不小于 20min，贮瓶工作压力为 4.2Mpa。由于本工程不能随时停电,因此,在施工过程中要合理安排,确保能够高质、按时、安全地完成本工程的安装。二、施工内容和技术要求1、柜式七氟丙烷灭火系统由柜式七氟丙烷装置、启动装置、压力信号器、喷头、连接管路和灭火报警控制设备（含气体灭火控制器、手动控制器、声光报警器、电动警铃、感烟探测器及感温探测器等部件组成。2、施工过程中将严格按照施工图进行施工，并应符合 GB50263-2007《气体灭火系统施工及验收规范》和 GB50166-92《火灾自动报警系统施工及验收规范》的相关要求。三、施工准备1、气体灭火系统施工前应具备下列技术资料：1）、设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。管工班电工班杂工班2）、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。2、气体灭火系统的施工应具备下列条件：1）、防护区和灭火剂贮瓶间设置条件与设计相符。2）、系统组件与主要材料齐全，其品种、规格、型号符合设计要求。3）、系统所需的预埋件和孔洞符合设计要求。四、施工组织1、架构及劳动安排现场项目经理 1 人，安全员 1 人、安装班 4 人，电工班 2 人，杂工班2 人。主管/质安员安装班负责气体灭火系统管网及灭火装置的就位安装，电工班负责灭火报警控制器系统的线路安装及电气设备的安装调试。2、主要施工机具及设备计划序号机具名称型号规格单位数量1砂轮切割机16 寸台12冲击钻016台23手电钻06-012台24角向打磨机130mm把25弯管器台26台钻3KW台17手提灭火器个28其它工具批19试压设备套110电工工具套23、主要工程材料及设备表（见报价材料表）4、材料、设备管理材料进场后应堆放整齐，尽量放在有门锁的地方或放在墙角等不影响正常行走的地方。施工时，当天要使用的材料当天到仓库提取，不得到处堆放。设备进场后，要专人保管、专人使用...
