工厂供电基础知识

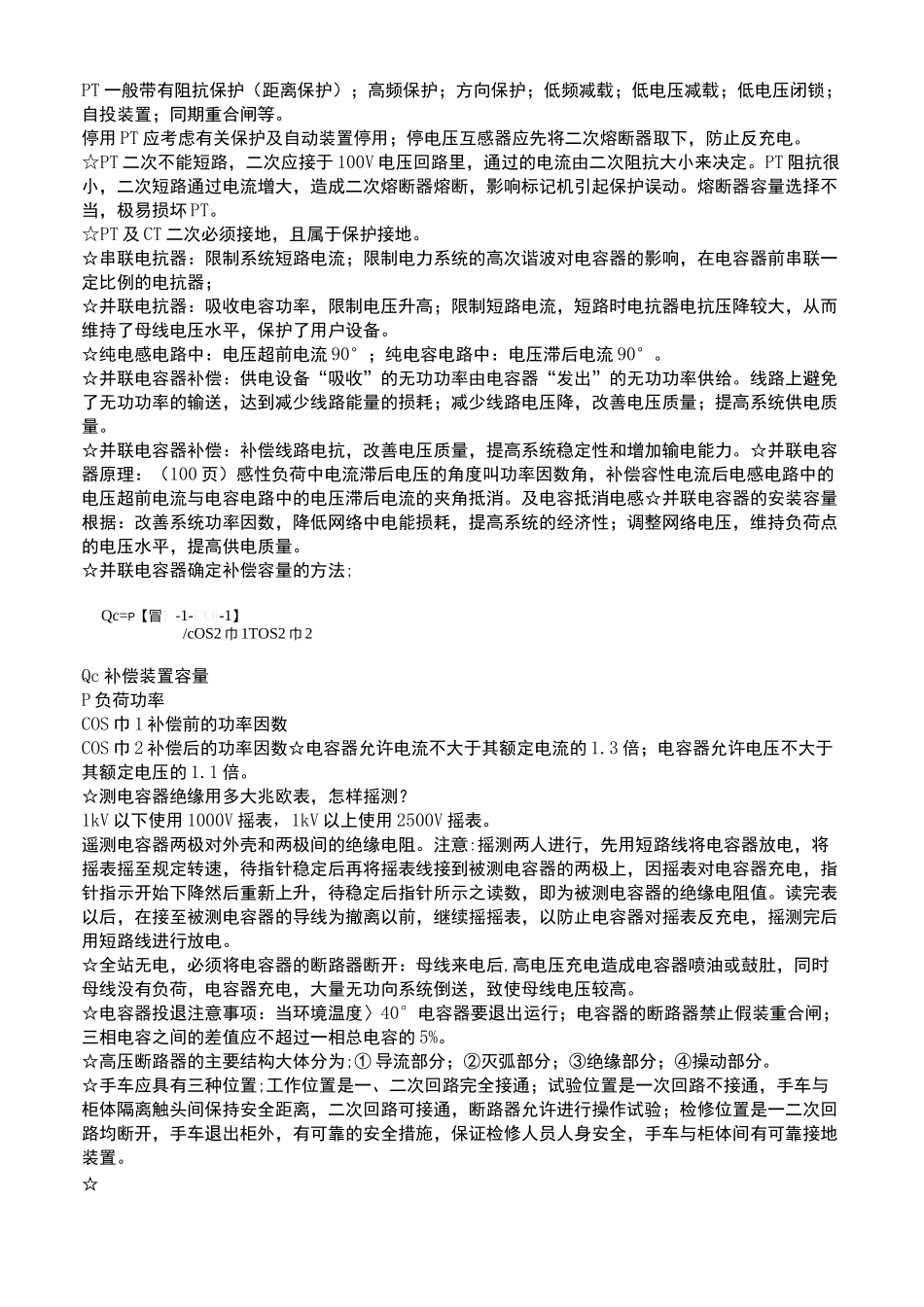

工厂供电基础知识☆SF6 全封闭式组合电器，简称 GIS（GasInsulaterSwitchgean）它是由断路器、母线、隔离开关、电流互感器、电压互感器、避雷器、套管等七种电器元件组合而成，进出线除外其余完全被接地金属外壳封闭。☆断路器的布置方式有两种，一种是立式的，一种是卧式的，220kV 站 CIS 用的是卧式断路器，110kV 站 CIS 用的是立式断路器。☆220kV 站母线封闭结构为单相母线筒结构。110kV 站母线封闭结构为为三相共筒式结构。☆CIS采用的是氧化锌（ZnO）避雷器，电压互感器采用电磁式电压互感器。☆:GIS 氧气含量应该〉18%时☆倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。☆“五防”的定义：防止误分误合断路器；防止带负荷推、拉隔离开关；防止带电合接地开关；防止带接地线合闸；防止误入带电间隔。☆高压设备发生接地时，室内不准接近故障点 4m 以内，室外不准接近故障点 8m 以内。☆下列各项工作可以不用操作票:事故应急处理；拉合断路器（开关）的单一操作。☆在运用中的高压设备上工作，分为三类:全部停电的工作；部分停电的工作；不停电的工作。☆保证安全的组织措施：工作票制度；工作许可制度；工作监护制度；工作间断、转移和终结制度。☆保证安全的技术措施：停电；验电；接地；悬挂标示牌和装设遮栏（围栏）。☆成套接地线应用有透明护套的多股软铜线组成，其截面不得小于 25mm2☆常用的防误操作装置主要有：机械闭锁；电磁闭锁；电气联锁；微机防误操作装置。☆变压器的作用和原理:电力系统传输电能过程中,产生电压和功率两部分损耗,在输送同一功率时电压损耗与电压成反比,功率损耗与电压的平方成反比。利用变压器提高电压，减少损失。感应电动势（V）=4.44X 频率（f）X 线圈匝数 X10 的负 8 次方（Wb）如果忽略压降:变压器的一二次侧的电压正比=匝数正比=电动势正比=电流反比这个等式说明变压器起到功率传输的作用。在这里要说明的是自耦变压器：一次绕组为总匝数，二次绕组为公共绕组，等式与降压变一样。☆两台变压器并列运行的条件:变比（电压比）相同,允许相差±0.5%;【产生环流，影响变压器出力】百分阻抗相等，允许±10%;【负荷不能按容量成比例分配，阻抗小的变压器带负荷大，影响变压器出力】接线组别相同。【容易造成短路】☆变压器气体侧的两个坡度及坡度作用：沿气体继电器方向变压器大盖坡度：1%-1.5%油箱到储油柜连接管的坡度：2%-4%防止...
