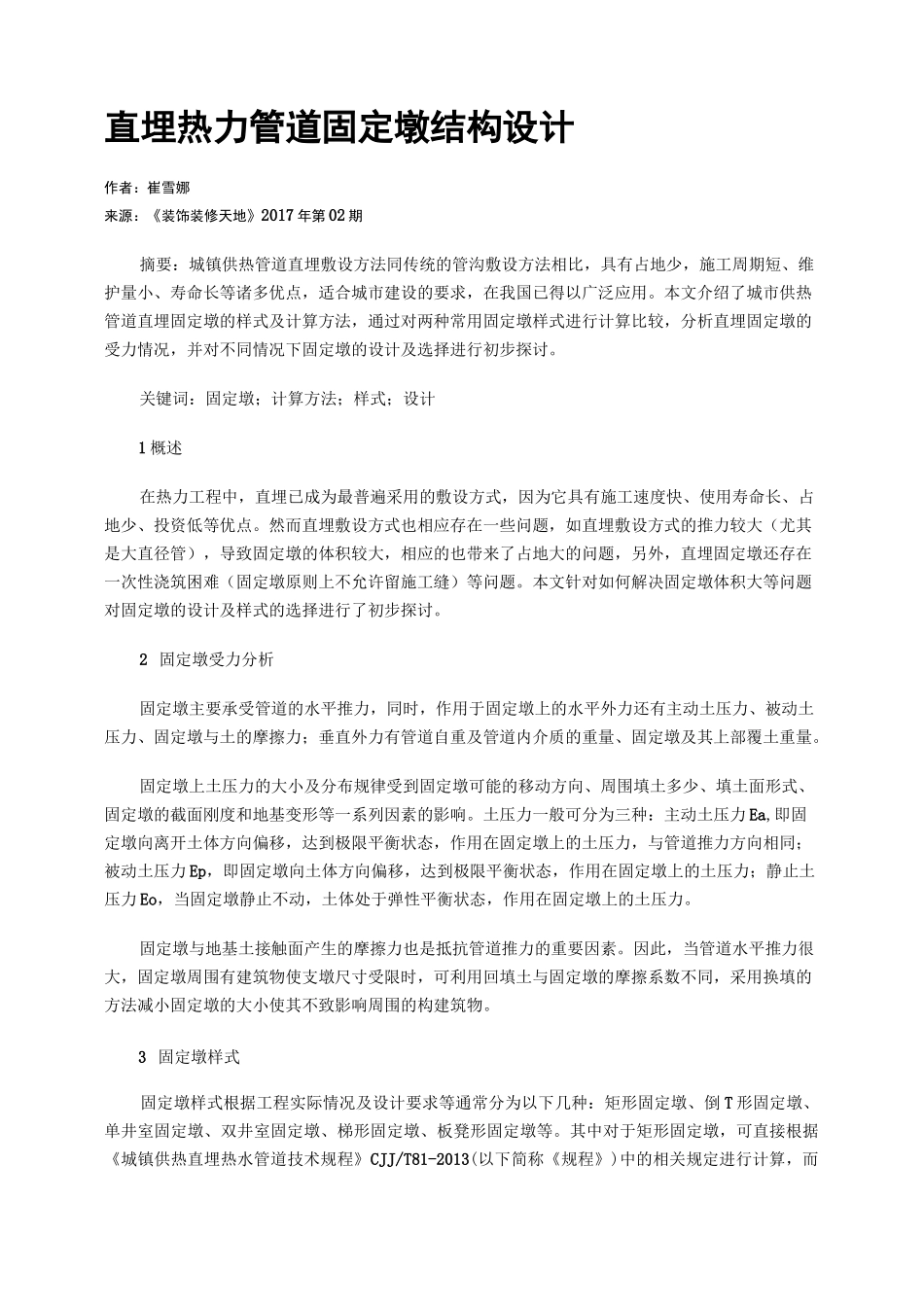

直埋热力管道固定墩结构设计作者：崔雪娜来源：《装饰装修天地》2017 年第 02 期摘要：城镇供热管道直埋敷设方法同传统的管沟敷设方法相比，具有占地少，施工周期短、维护量小、寿命长等诸多优点，适合城市建设的要求，在我国已得以广泛应用。本文介绍了城市供热管道直埋固定墩的样式及计算方法，通过对两种常用固定墩样式进行计算比较，分析直埋固定墩的受力情况，并对不同情况下固定墩的设计及选择进行初步探讨。关键词：固定墩；计算方法；样式；设计1 概述在热力工程中，直埋已成为最普遍采用的敷设方式，因为它具有施工速度快、使用寿命长、占地少、投资低等优点。然而直埋敷设方式也相应存在一些问题，如直埋敷设方式的推力较大（尤其是大直径管），导致固定墩的体积较大，相应的也带来了占地大的问题，另外，直埋固定墩还存在一次性浇筑困难（固定墩原则上不允许留施工缝）等问题。本文针对如何解决固定墩体积大等问题对固定墩的设计及样式的选择进行了初步探讨。2 固定墩受力分析固定墩主要承受管道的水平推力，同时，作用于固定墩上的水平外力还有主动土压力、被动土压力、固定墩与土的摩擦力；垂直外力有管道自重及管道内介质的重量、固定墩及其上部覆土重量。固定墩上土压力的大小及分布规律受到固定墩可能的移动方向、周围填土多少、填土面形式、固定墩的截面刚度和地基变形等一系列因素的影响。土压力一般可分为三种：主动土压力 Ea,即固定墩向离开土体方向偏移，达到极限平衡状态，作用在固定墩上的土压力，与管道推力方向相同；被动土压力 Ep，即固定墩向土体方向偏移，达到极限平衡状态，作用在固定墩上的土压力；静止土压力 Eo，当固定墩静止不动，土体处于弹性平衡状态，作用在固定墩上的土压力。固定墩与地基土接触面产生的摩擦力也是抵抗管道推力的重要因素。因此，当管道水平推力很大，固定墩周围有建筑物使支墩尺寸受限时，可利用回填土与固定墩的摩擦系数不同，采用换填的方法减小固定墩的大小使其不致影响周围的构建筑物。3 固定墩样式固定墩样式根据工程实际情况及设计要求等通常分为以下几种：矩形固定墩、倒 T 形固定墩、单井室固定墩、双井室固定墩、梯形固定墩、板凳形固定墩等。其中对于矩形固定墩，可直接根据《城镇供热直埋热水管道技术规程》CJJ/T81-2013(以下简称《规程》)中的相关规定进行计算，而对于其他几种形式的固定墩，可同样采用《规程》中的计算方法进行计算，但作用于固定墩上的外力的计算...
