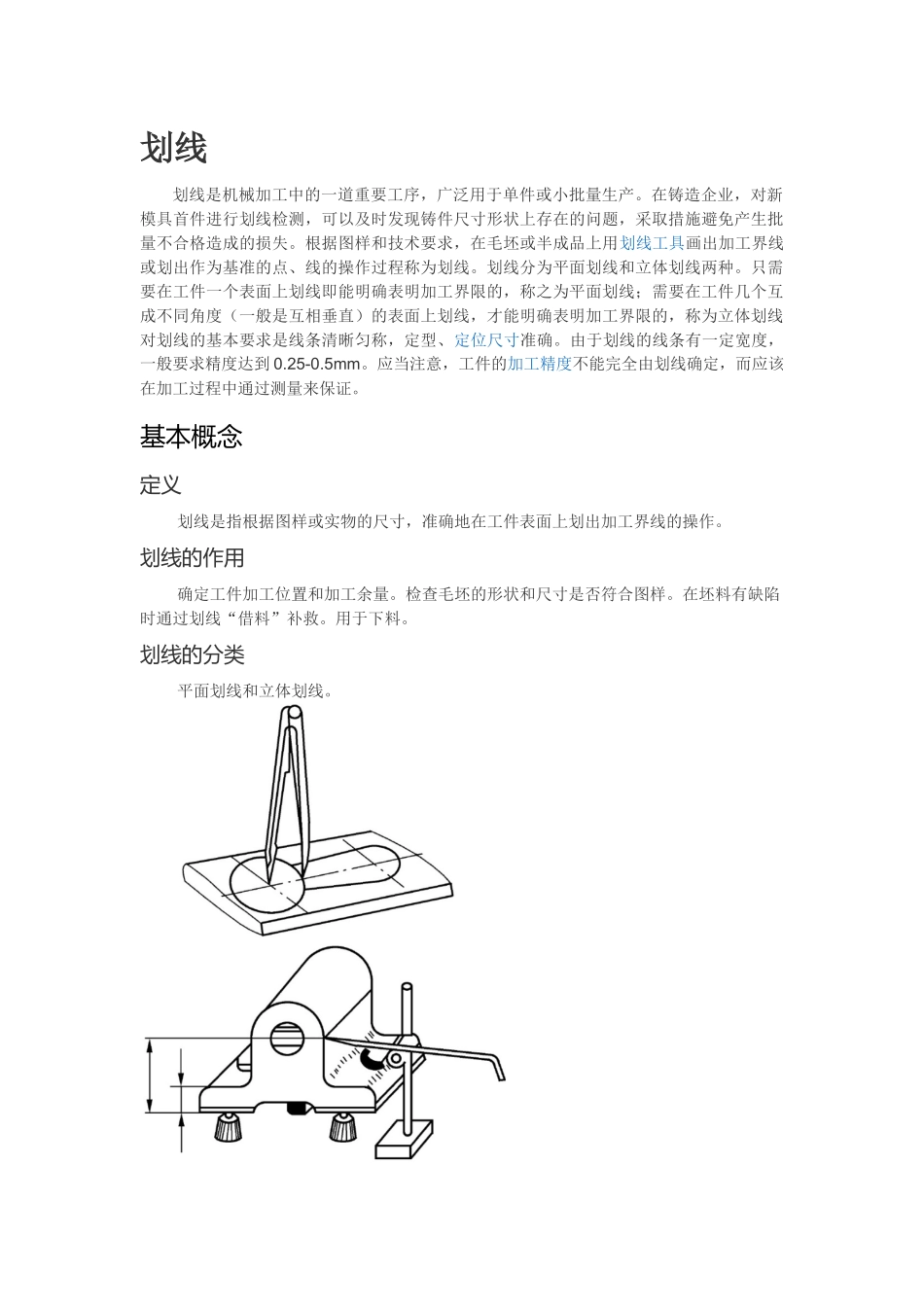

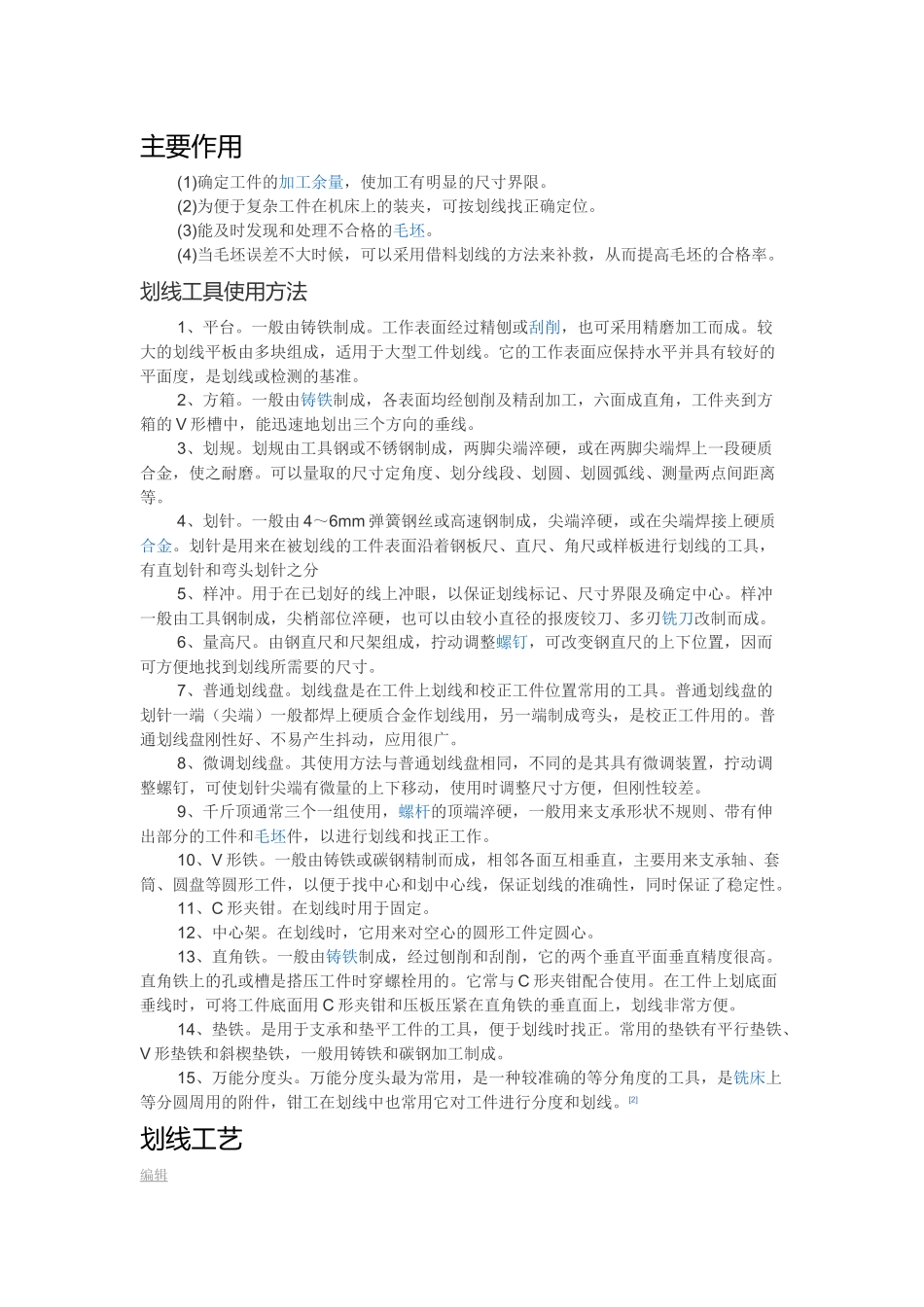

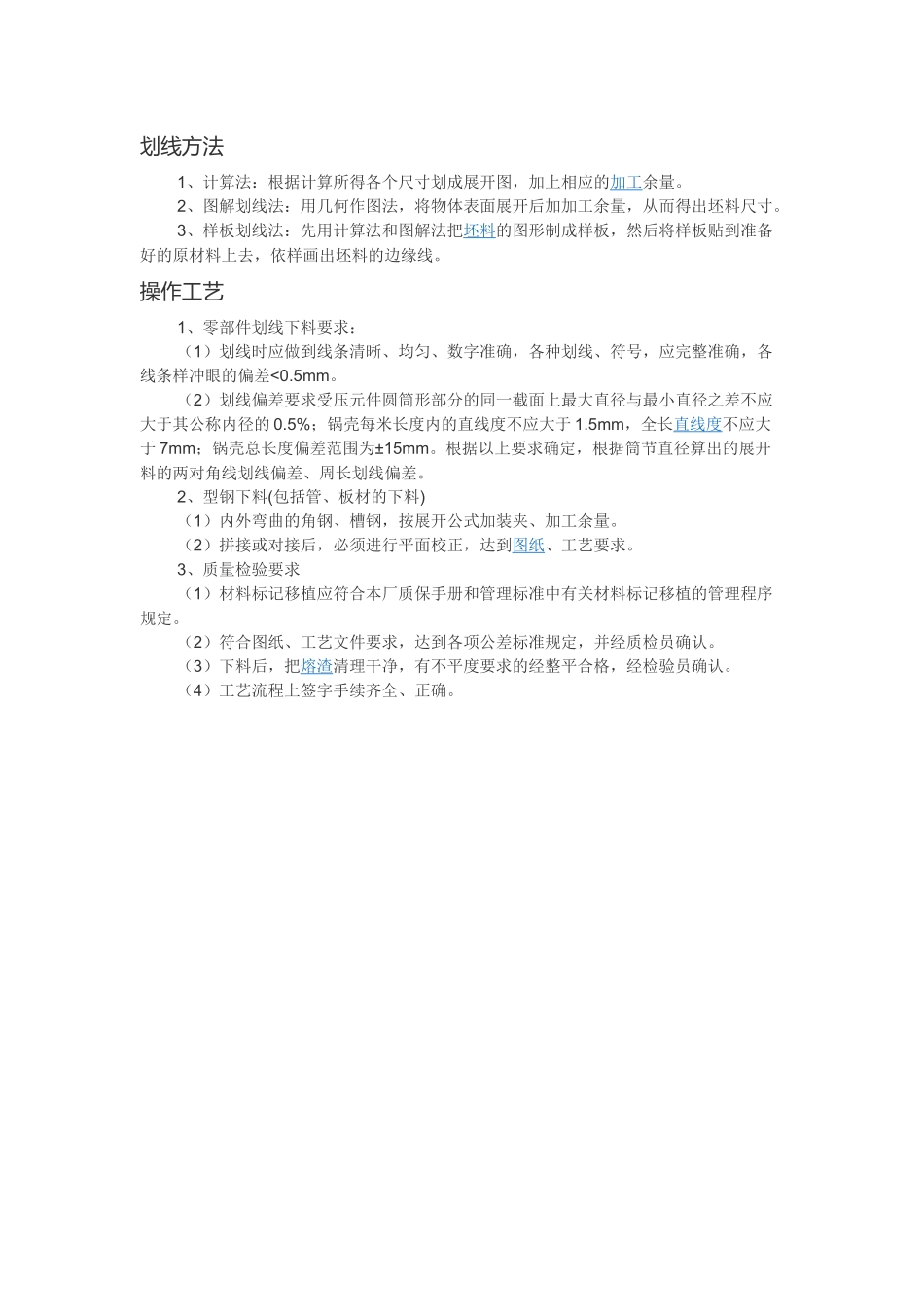

划线划线是机械加工中的一道重要工序，广泛用于单件或小批量生产。在铸造企业，对新模具首件进行划线检测，可以及时发现铸件尺寸形状上存在的问题，采取措施避免产生批量不合格造成的损失。根据图样和技术要求，在毛坯或半成品上用划线工具画出加工界线或划出作为基准的点、线的操作过程称为划线。划线分为平面划线和立体划线两种。只需要在工件一个表面上划线即能明确表明加工界限的，称之为平面划线；需要在工件几个互成不同角度（一般是互相垂直）的表面上划线，才能明确表明加工界限的，称为立体划线对划线的基本要求是线条清晰匀称，定型、定位尺寸准确。由于划线的线条有一定宽度，一般要求精度达到0.25-0.5mm。应当注意，工件的加工精度不能完全由划线确定，而应该在加工过程中通过测量来保证。基本概念定义划线是指根据图样或实物的尺寸，准确地在工件表面上划出加工界线的操作。划线的作用确定工件加工位置和加工余量。检查毛坯的形状和尺寸是否符合图样。在坯料有缺陷时通过划线“借料”补救。用于下料。划线的分类平面划线和立体划线。主要作用(1)确定工件的加工余量，使加工有明显的尺寸界限。(2)为便于复杂工件在机床上的装夹，可按划线找正确定位。(3)能及时发现和处理不合格的毛坯。(4)当毛坯误差不大时候，可以采用借料划线的方法来补救，从而提高毛坯的合格率。划线工具使用方法1、平台。一般由铸铁制成。工作表面经过精刨或刮削，也可采用精磨加工而成。较大的划线平板由多块组成，适用于大型工件划线。它的工作表面应保持水平并具有较好的平面度，是划线或检测的基准。2、方箱。一般由铸铁制成，各表面均经刨削及精刮加工，六面成直角，工件夹到方箱的V形槽中，能迅速地划出三个方向的垂线。3、划规。划规由工具钢或不锈钢制成，两脚尖端淬硬，或在两脚尖端焊上一段硬质合金，使之耐磨。可以量取的尺寸定角度、划分线段、划圆、划圆弧线、测量两点间距离等。4、划针。一般由4～6mm弹簧钢丝或高速钢制成，尖端淬硬，或在尖端焊接上硬质合金。划针是用来在被划线的工件表面沿着钢板尺、直尺、角尺或样板进行划线的工具，有直划针和弯头划针之分5、样冲。用于在已划好的线上冲眼，以保证划线标记、尺寸界限及确定中心。样冲一般由工具钢制成，尖梢部位淬硬，也可以由较小直径的报废铰刀、多刃铣刀改制而成。6、量高尺。由钢直尺和尺架组成，拧动调整螺钉，可改变钢直尺的上下位置，因而可方便地找到划线所需要的尺寸。7、普通划线盘。划线盘是在工件上划线和校正工件位置常用的工具。普通划线盘的划针一端（尖端）一般都焊上硬质合金作划线用，另一端制成弯头，是校正工件用的。普通划线盘刚性好、不易产生抖动，应用很广。8、微调划线盘。其使用方法与普通划线盘相同，不同的是其具有微调装置，拧动调整螺钉，可使划针尖端有微量的上下移动，使用时调整尺寸方便，但刚性较差。9、千斤顶通常三个一组使用，螺杆的顶端淬硬，一般用来支承形状不规则、带有伸出部分的工件和毛坯件，以进行划线和找正工作。10、V形铁。一般由铸铁或碳钢精制而成，相邻各面互相垂直，主要用来支承轴、套筒、圆盘等圆形工件，以便于找中心和划中心线，保证划线的准确性，同时保证了稳定性。11、C形夹钳。在划线时用于固定。12、中心架。在划线时，它用来对空心的圆形工件定圆心。13、直角铁。一般由铸铁制成，经过刨削和刮削，它的两个垂直平面垂直精度很高。直角铁上的孔或槽是搭压工件时穿螺栓用的。它常与C形夹钳配合使用。在工件上划底面垂线时，可将工件底面用C形夹钳和压板压紧在直角铁的垂直面上，划线非常方便。14、垫铁。是用于支承和垫平工件的工具，便于划线时找正。常用的垫铁有平行垫铁、V形垫铁和斜楔垫铁，一般用铸铁和碳钢加工制成。15、万能分度头。万能分度头最为常用，是一种较准确的等分角度的工具，是铣床上等分圆周用的附件，钳工在划线中也常用它对工件进行分度和划线。[2]划线工艺编辑划线方法1、计算法：根据计算所得各个尺寸划成展开图，加上相应的加工余量。2、图解划线法：用几何作图法，将物体表面展开后加加工余量，从而得出坯料尺寸。3、样板划线法：先...
