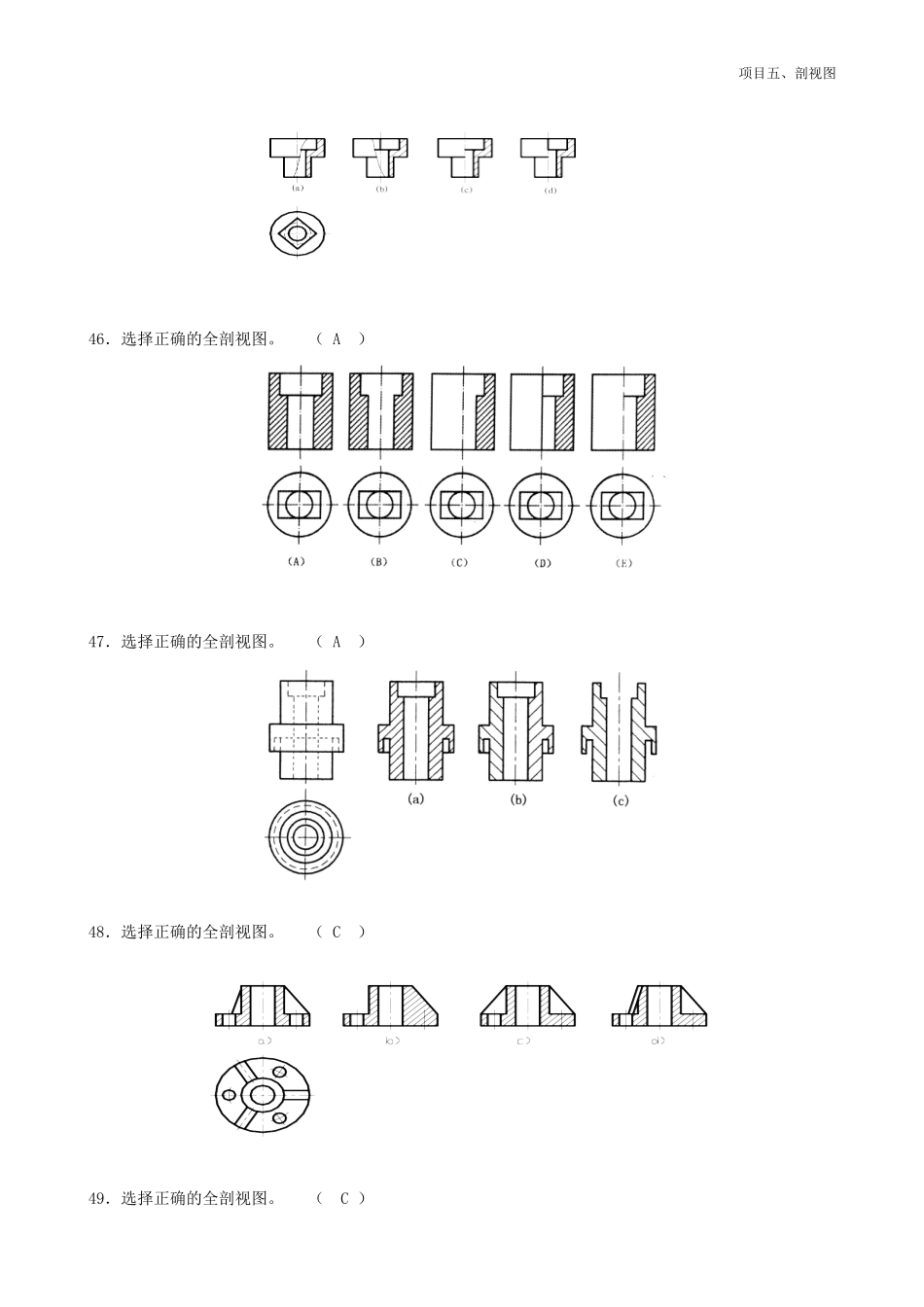

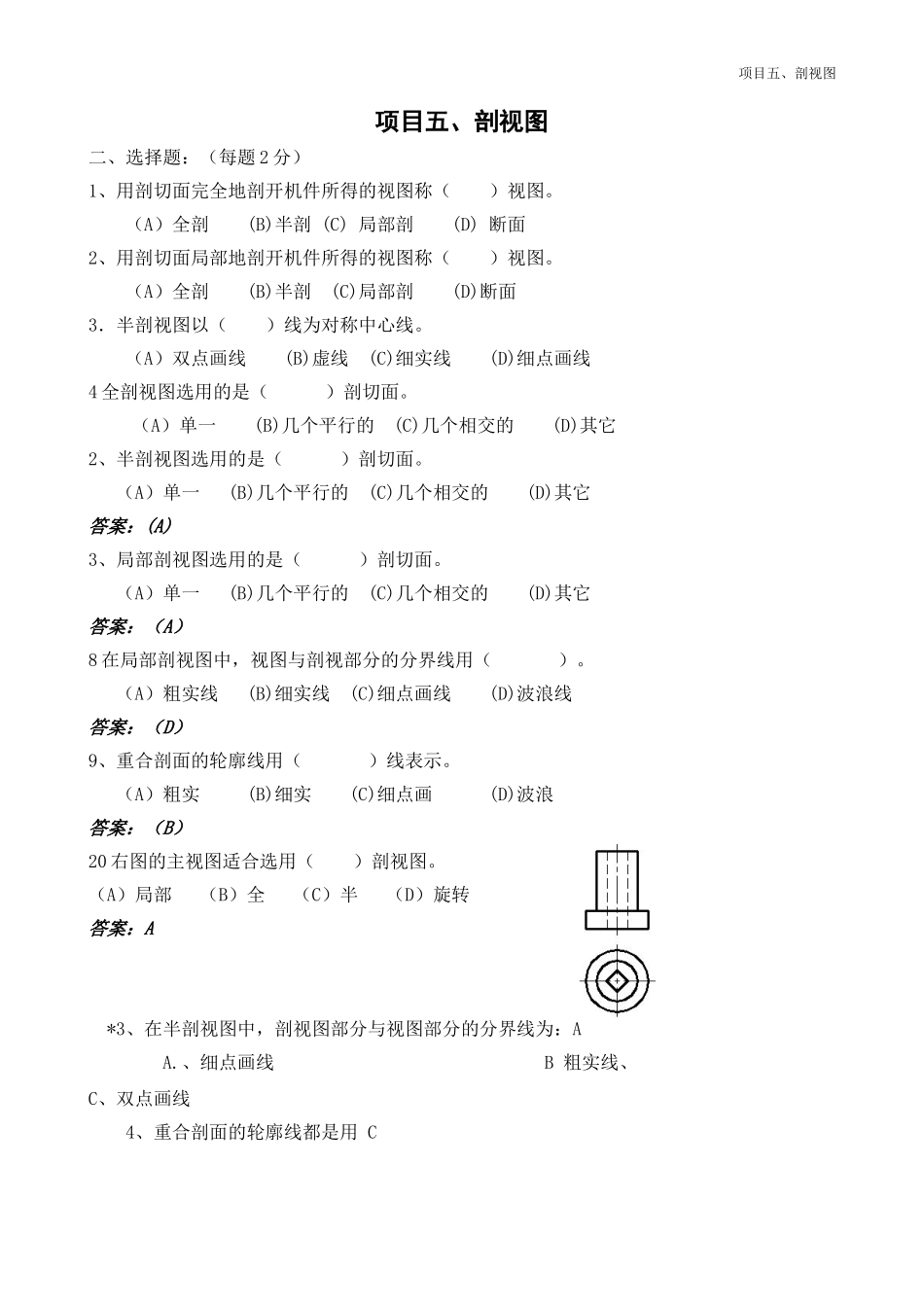

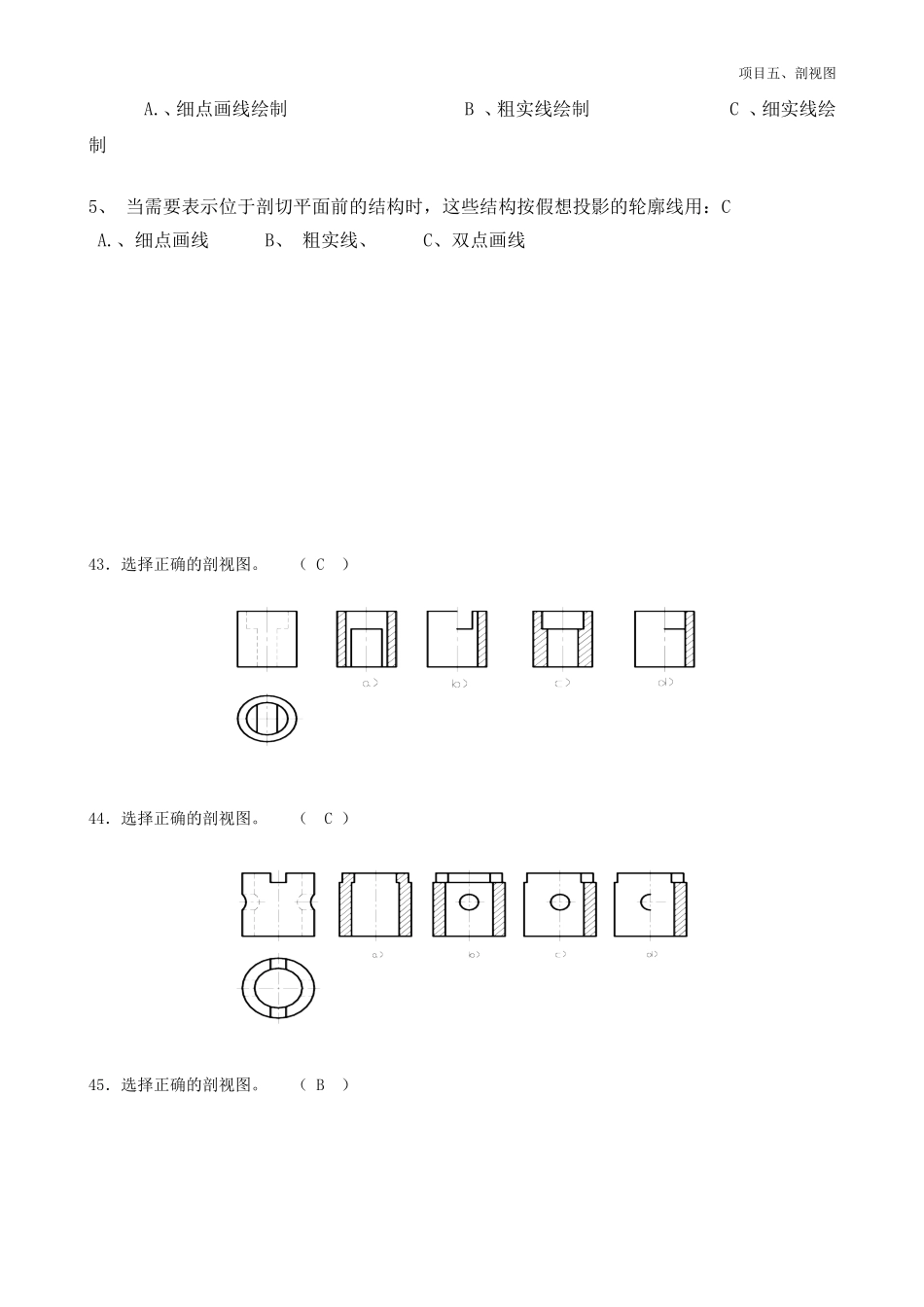

项目五、剖视图项目五、剖视图二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。（A）全剖(B)半剖(C)局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。（A）全剖(B)半剖(C)局部剖(D)断面3．半剖视图以（）线为对称中心线。（A）双点画线(B)虚线(C)细实线(D)细点画线4全剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它2、半剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它答案：(A)3、局部剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它答案：（A）8在局部剖视图中，视图与剖视部分的分界线用（）。（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（D）9、重合剖面的轮廓线用（）线表示。（A）粗实(B)细实(C)细点画(D)波浪答案：（B）20右图的主视图适合选用（）剖视图。（A）局部（B）全（C）半（D）旋转答案：A*3、在半剖视图中，剖视图部分与视图部分的分界线为：AA.、细点画线B粗实线、C、双点画线4、重合剖面的轮廓线都是用C项目五、剖视图A.、细点画线绘制B、粗实线绘制C、细实线绘制5、当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：CA.、细点画线B、粗实线、C、双点画线43．选择正确的剖视图。（C）44．选择正确的剖视图。（C）45．选择正确的剖视图。（B）项目五、剖视图46．选择正确的全剖视图。（A）47．选择正确的全剖视图。（A）48．选择正确的全剖视图。（C）49．选择正确的全剖视图。（C）项目五、剖视图50．选择正确的全剖视图。（C）51．选择正确的全剖视图。（D）52．选择正确的全剖视图。（c）项目五、剖视图53．选择正确的全剖视图。（D）54．选择正确的半剖视图。（C）55．选择正确的半剖视图。（C）56．选择正确的半剖视图。（C）57．选择正确的半剖视图。（b）项目五、剖视图27、在下图中选出正确的剖视图。（）答案：C28、在下图中选出正确的剖视图。（）答案：C29在下图中选出正确的剖视图。（）项目五、剖视图答案：B30、在下图中选出正确的主视图。（）答案：D31、在下图中选出正确的局部剖视图。（）答案：B32在下图中选出正确的局部剖视图。（）答案：D33、在下图中选出正确的主视图。（）项目五、剖视图答案：D34、在下图中选出正确的主视图。（）答案：D35在下图中选出正确的剖视图。（）答案：B36、在下图中选出正确的剖视图。（）项目五、剖视图答案：C37、在下图中选出正确的主视图。（）答案：A39、在下图中选出正确的剖视图。（）二、选择题★1、下列局部剖视图中，正确的画法是B。项目五、剖视图ABCD★2、下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。ABC.D
