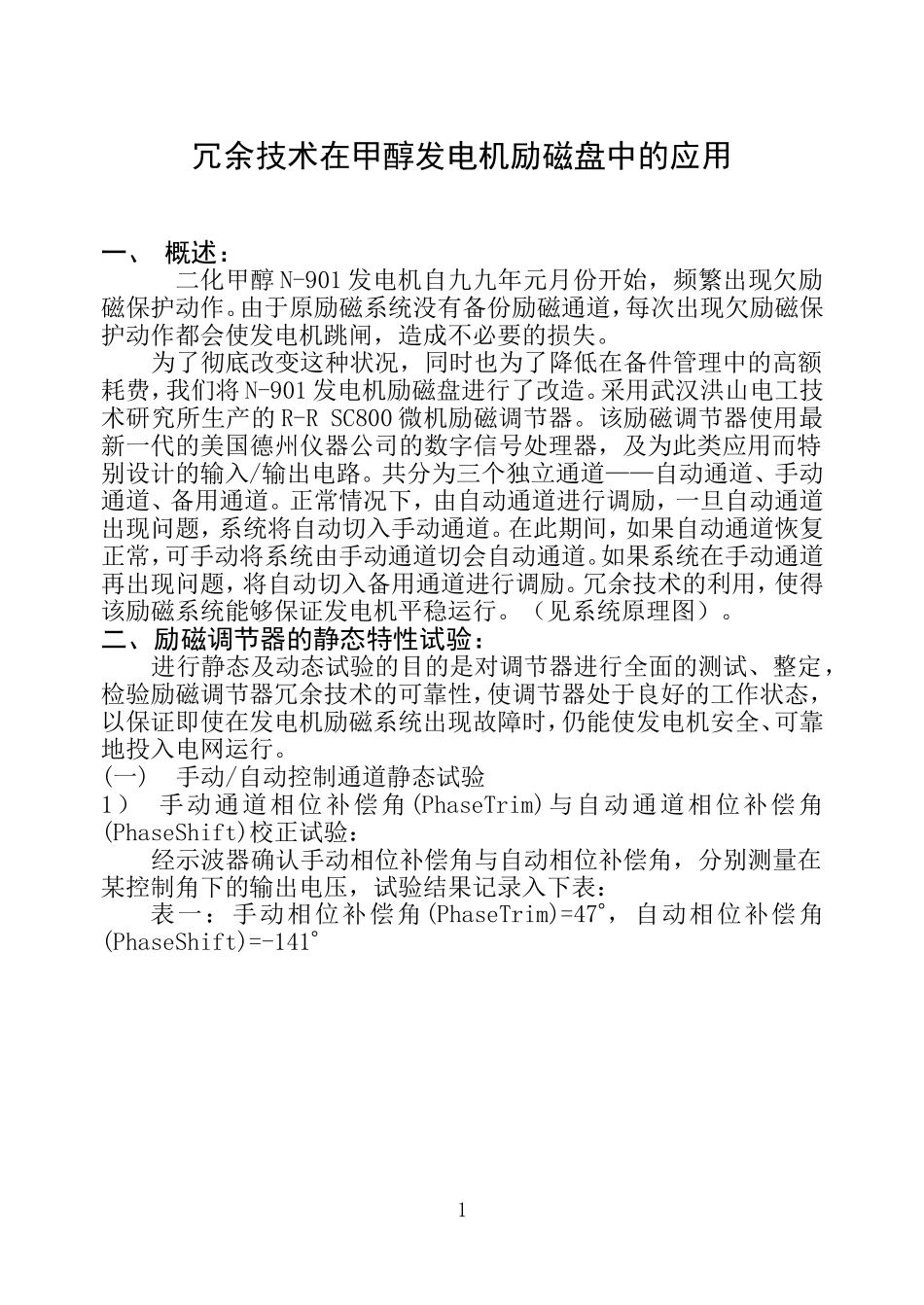

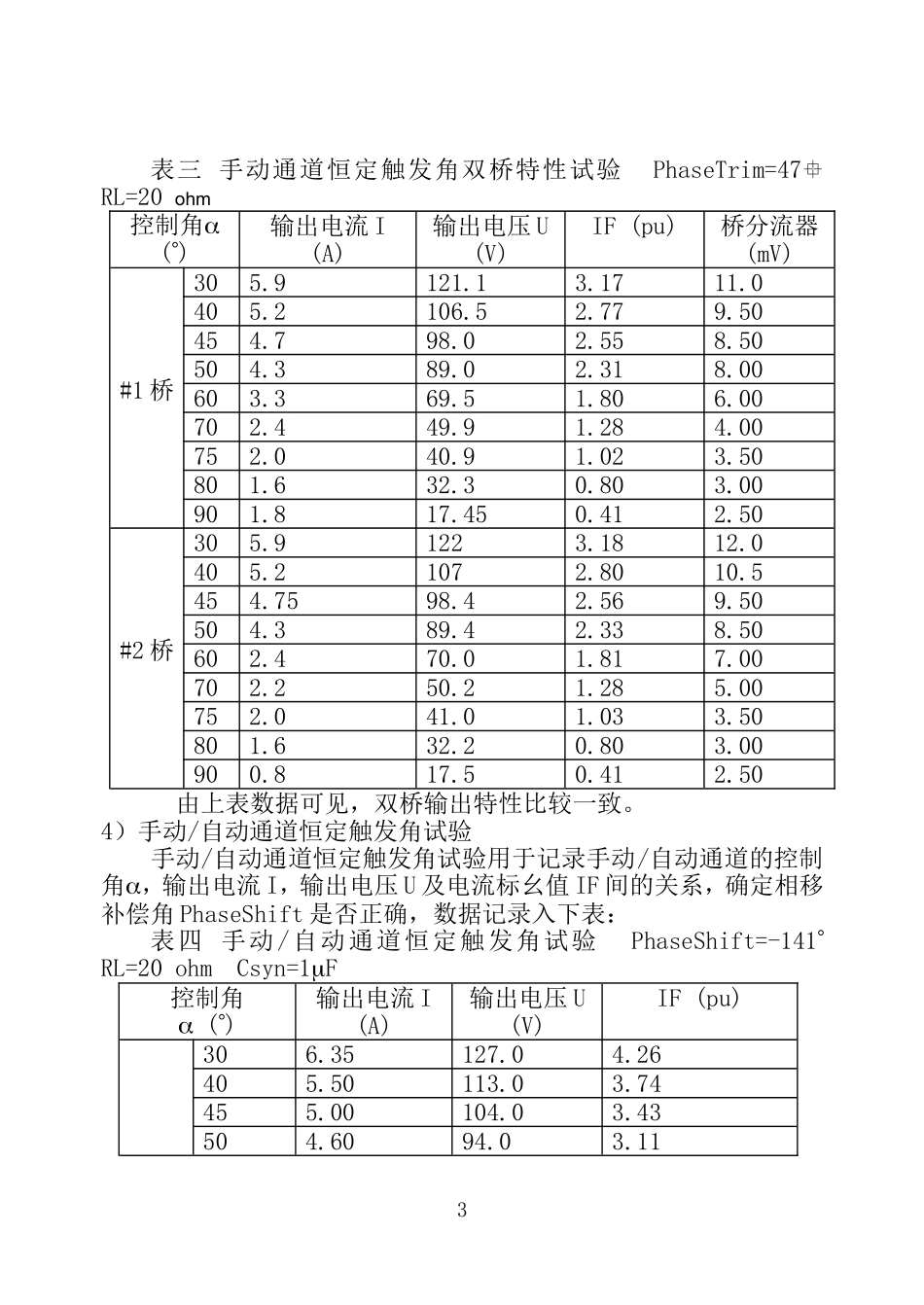

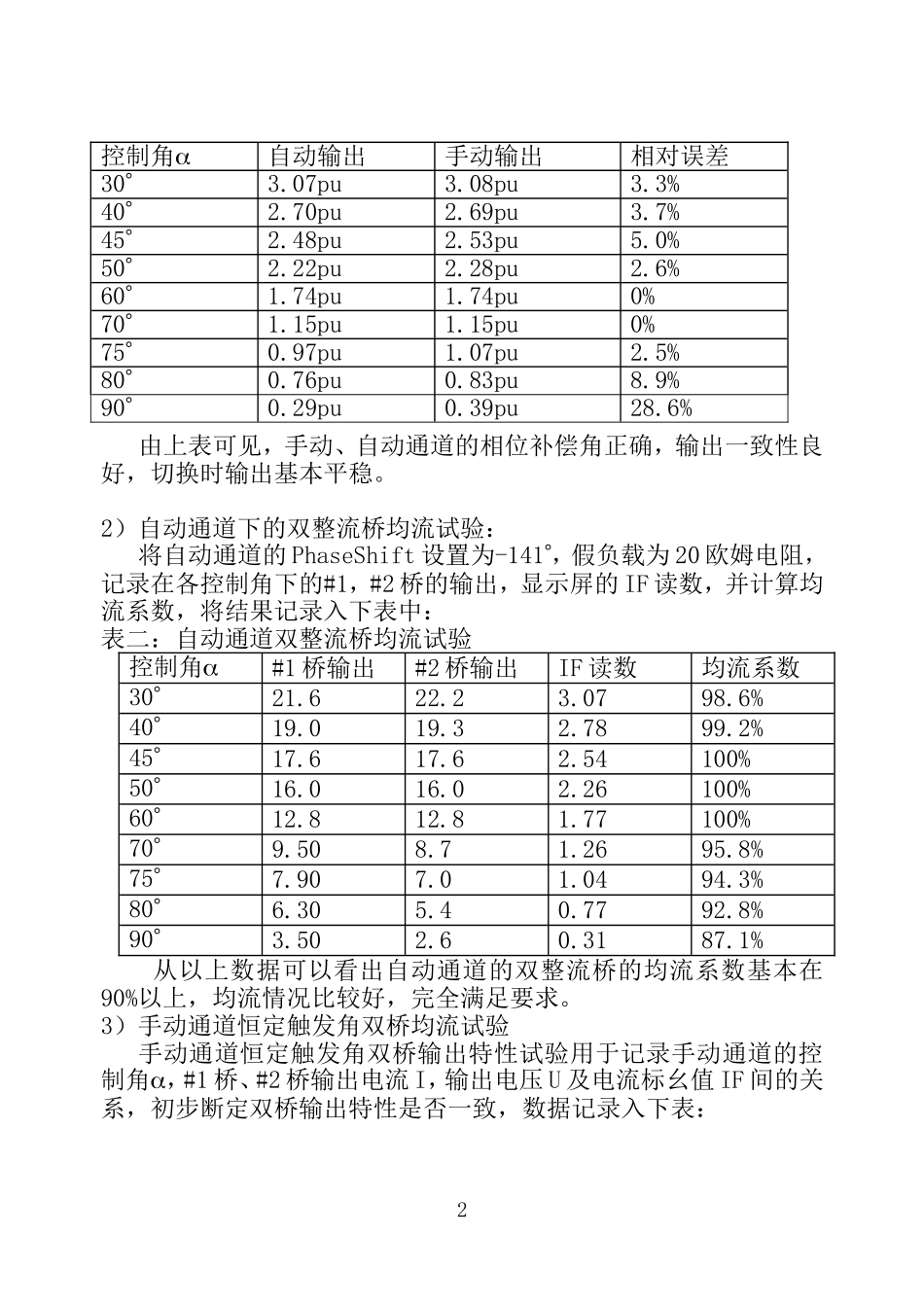

冗余技术在甲醇发电机励磁盘中的应用一、概述：二化甲醇N-901发电机自九九年元月份开始，频繁出现欠励磁保护动作。由于原励磁系统没有备份励磁通道，每次出现欠励磁保护动作都会使发电机跳闸，造成不必要的损失。为了彻底改变这种状况，同时也为了降低在备件管理中的高额耗费，我们将N-901发电机励磁盘进行了改造。采用武汉洪山电工技术研究所生产的R-RSC800微机励磁调节器。该励磁调节器使用最新一代的美国德州仪器公司的数字信号处理器，及为此类应用而特别设计的输入/输出电路。共分为三个独立通道——自动通道、手动通道、备用通道。正常情况下，由自动通道进行调励，一旦自动通道出现问题，系统将自动切入手动通道。在此期间，如果自动通道恢复正常，可手动将系统由手动通道切会自动通道。如果系统在手动通道再出现问题，将自动切入备用通道进行调励。冗余技术的利用，使得该励磁系统能够保证发电机平稳运行。（见系统原理图）。二、励磁调节器的静态特性试验：进行静态及动态试验的目的是对调节器进行全面的测试、整定，检验励磁调节器冗余技术的可靠性，使调节器处于良好的工作状态，以保证即使在发电机励磁系统出现故障时，仍能使发电机安全、可靠地投入电网运行。(一)手动/自动控制通道静态试验1）手动通道相位补偿角(PhaseTrim)与自动通道相位补偿角(PhaseShift)校正试验：经示波器确认手动相位补偿角与自动相位补偿角，分别测量在某控制角下的输出电压，试验结果记录入下表：表一：手动相位补偿角(PhaseTrim)=47，自动相位补偿角(PhaseShift)=-1411由上表可见，手动、自动通道的相位补偿角正确，输出一致性良好，切换时输出基本平稳。2）自动通道下的双整流桥均流试验：将自动通道的PhaseShift设置为-141，假负载为20欧姆电阻，记录在各控制角下的#1，#2桥的输出，显示屏的IF读数，并计算均流系数，将结果记录入下表中：表二：自动通道双整流桥均流试验控制角#1桥输出#2桥输出IF读数均流系数3021.622.23.0798.6%4019.019.32.7899.2%4517.617.62.54100%5016.016.02.26100%6012.812.81.77100%709.508.71.2695.8%757.907.01.0494.3%806.305.40.7792.8%903.502.60.3187.1%从以上数据可以看出自动通道的双整流桥的均流系数基本在90%以上，均流情况比较好，完全满足要求。3）手动通道恒定触发角双桥均流试验手动通道恒定触发角双桥输出特性试验用于记录手动通道的控制角，#1桥、#2桥输出电流I，输出电压U及电流标幺值IF间的关系，初步断定双桥输出特性是否一致，数据记录入下表：控制角自动输出手动输出相对误差303.07pu3.08pu3.3%402.70pu2.69pu3.7%452.48pu2.53pu5.0%502.22pu2.28pu2.6%601.74pu1.74pu0%701.15pu1.15pu0%750.97pu1.07pu2.5%800.76pu0.83pu8.9%900.29pu0.39pu28.6%2表三手动通道恒定触发角双桥特性试验PhaseTrim=47RL=20ohm控制角()输出电流I(A)输出电压U(V)IF(pu)桥分流器(mV)#1桥305.9121.13.1711.0405.2106.52.779.50454.798.02.558.50504.389.02.318.00603.369.51.806.00702.449.91.284.00752.040.91.023.50801.632.30.803.00901.817.450.412.50#2桥305.91223.1812.0405.21072.8010.5454.7598.42.569.50504.389.42.338.50602.470.01.817.00702.250.21.285.00752.041.01.033.50801.632.20.803.00900.817.50.412.50由上表数据可见，双桥输出特性比较一致。4）手动/自动通道恒定触发角试验手动/自动通道恒定触发角试验用于记录手动/自动通道的控制角，输出电流I，输出电压U及电流标幺值IF间的关系，确定相移补偿角PhaseShift是否正确，数据记录入下表：表四手动/自动通道恒定触发角试验PhaseShift=-141RL=20ohmCsyn=1F控制角()输出电流I(A)输出电压U(V)IF(pu)306.35127.04.26405.50113.03.74455.00104.03.43504.6094.03.113手动通道603.5072.52.37702.5051.01.64752.0041.51.32801.5532.01.02900.9017.40.511000.457.70.181100.202.50.011200.10.70.00自动通道306.501304.35404.901183.94455.001093.63504.9599.03.28603.8577.02.53702.5553.01.71752.1042.01.36801.6033.01.04900.9017.5...
