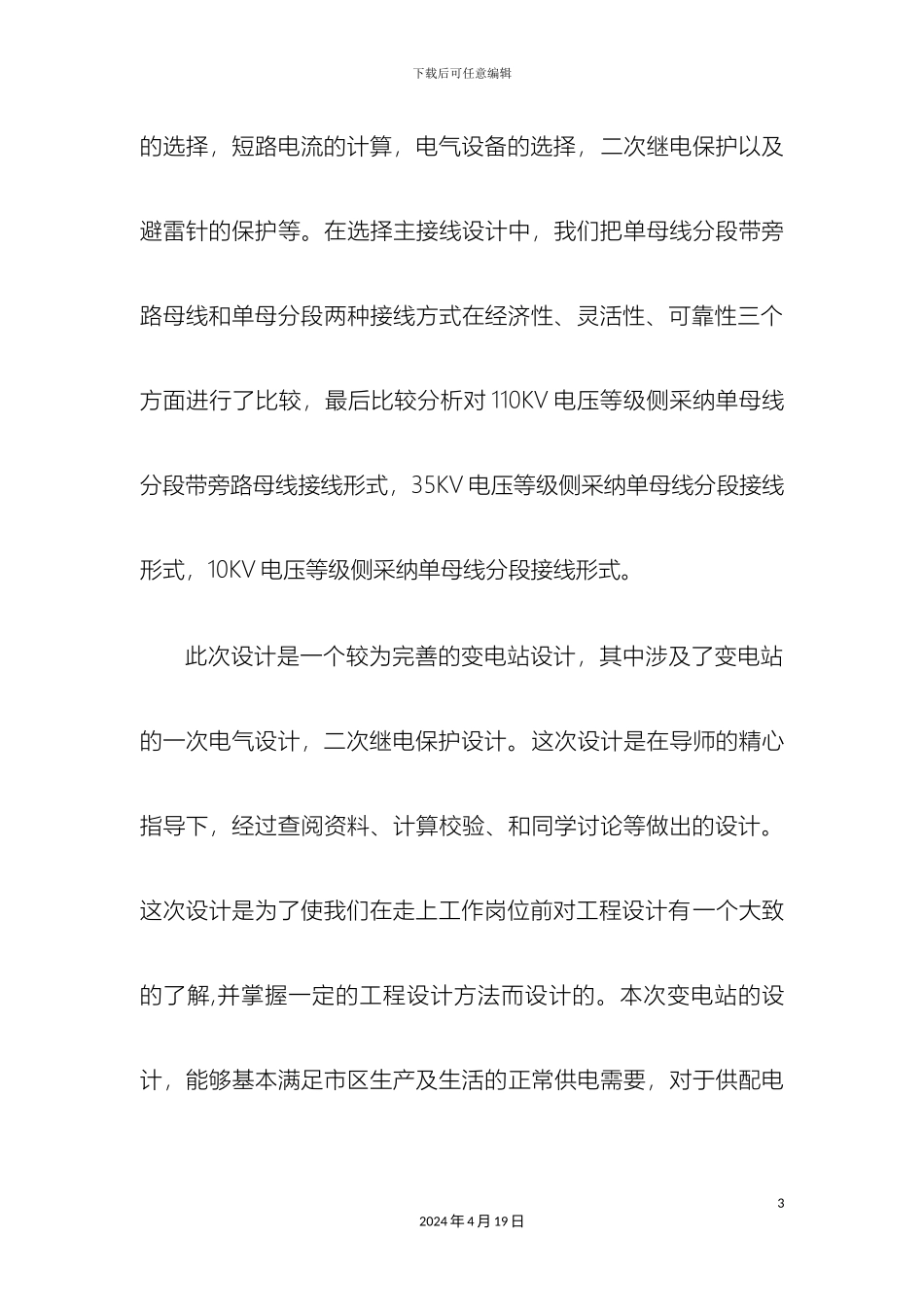

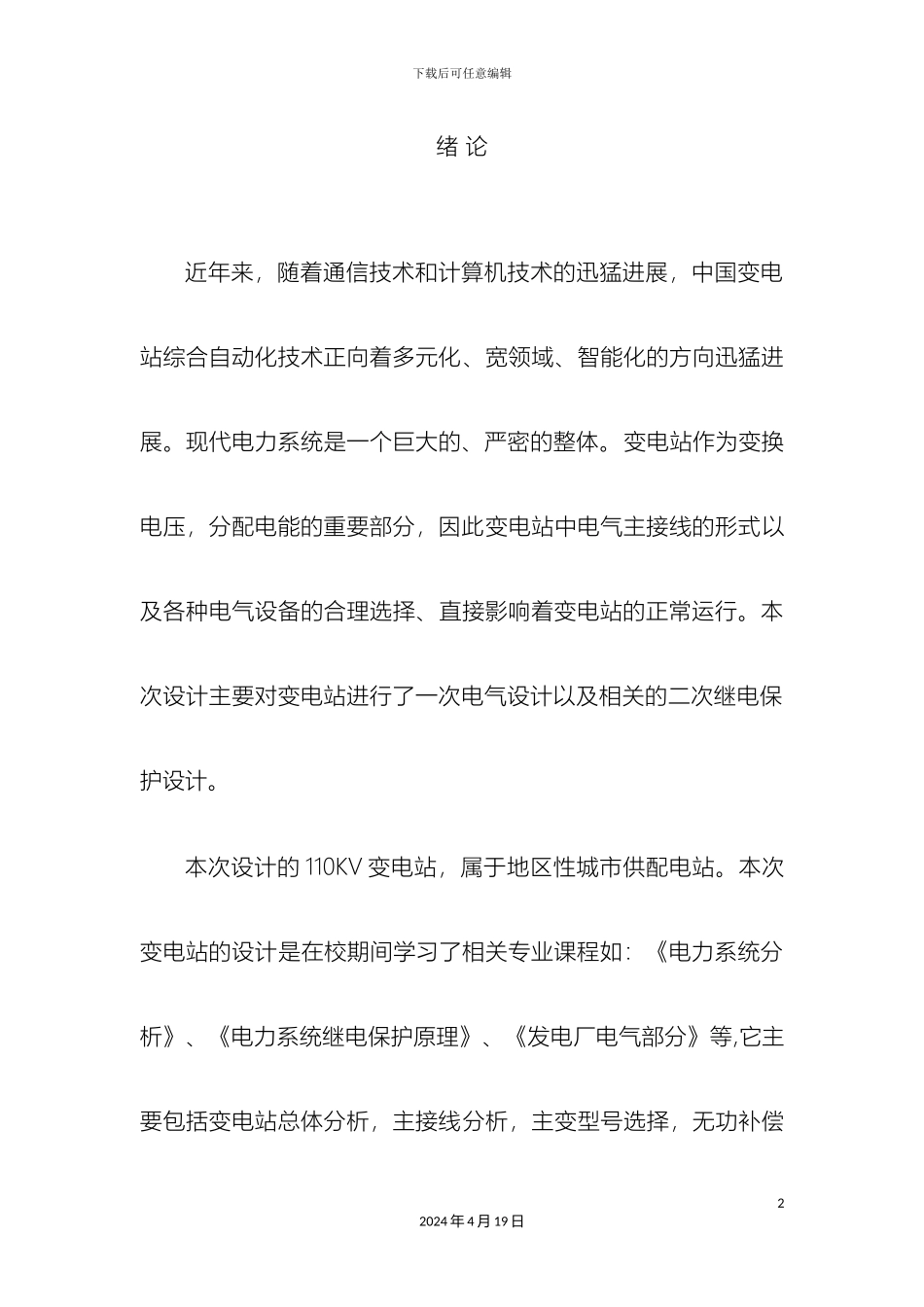

下载后可任意编辑110KV 变电站毕业设计12024 年 4 月 19 日下载后可任意编辑绪 论近年来,随着通信技术和计算机技术的迅猛进展,中国变电站综合自动化技术正向着多元化、宽领域、智能化的方向迅猛进展。现代电力系统是一个巨大的、严密的整体。变电站作为变换电压,分配电能的重要部分,因此变电站中电气主接线的形式以及各种电气设备的合理选择、直接影响着变电站的正常运行。本次设计主要对变电站进行了一次电气设计以及相关的二次继电保护设计。本次设计的 110KV 变电站,属于地区性城市供配电站。本次变电站的设计是在校期间学习了相关专业课程如:《电力系统分析》、《电力系统继电保护原理》、《发电厂电气部分》等,它主要包括变电站总体分析,主接线分析,主变型号选择,无功补偿22024 年 4 月 19 日下载后可任意编辑的选择,短路电流的计算,电气设备的选择,二次继电保护以及避雷针的保护等。在选择主接线设计中,我们把单母线分段带旁路母线和单母分段两种接线方式在经济性、灵活性、可靠性三个方面进行了比较,最后比较分析对 110KV 电压等级侧采纳单母线分段带旁路母线接线形式,35KV 电压等级侧采纳单母线分段接线形式,10KV 电压等级侧采纳单母线分段接线形式。此次设计是一个较为完善的变电站设计,其中涉及了变电站的一次电气设计,二次继电保护设计。这次设计是在导师的精心指导下,经过查阅资料、计算校验、和同学讨论等做出的设计。这次设计是为了使我们在走上工作岗位前对工程设计有一个大致的了解,并掌握一定的工程设计方法而设计的。本次变电站的设计,能够基本满足市区生产及生活的正常供电需要,对于供配电32024 年 4 月 19 日下载后可任意编辑的传输具有一定的可靠性,而且发生相应的故障时变电站具有相应的保护措施。在设计过程中考虑到该区供电生产和人民生活的进展,并可满足 5- 的远景供电需求。对于实际供配电系统有一定的现实意义。本次设计为以后从事电气设计、运行管理工作奠定必须的理论基础。关键词:变电站;主接线;变压器选择;电气设备;继电保护; 第 1 章 概述42024 年 4 月 19 日下载后可任意编辑1.1 概述本次 110KV 变电站的设计担负着向周边市区及市郊工农业生产和居民生活用电的工程,承担着本市区的输变电任务。根据《电力系统技术规程》有关具体要求,特别是:第 1.0.2 条:系统设计应在国家计划经济的指导下,在权衡相关中长期利弊基础上,从用户端实际需...
