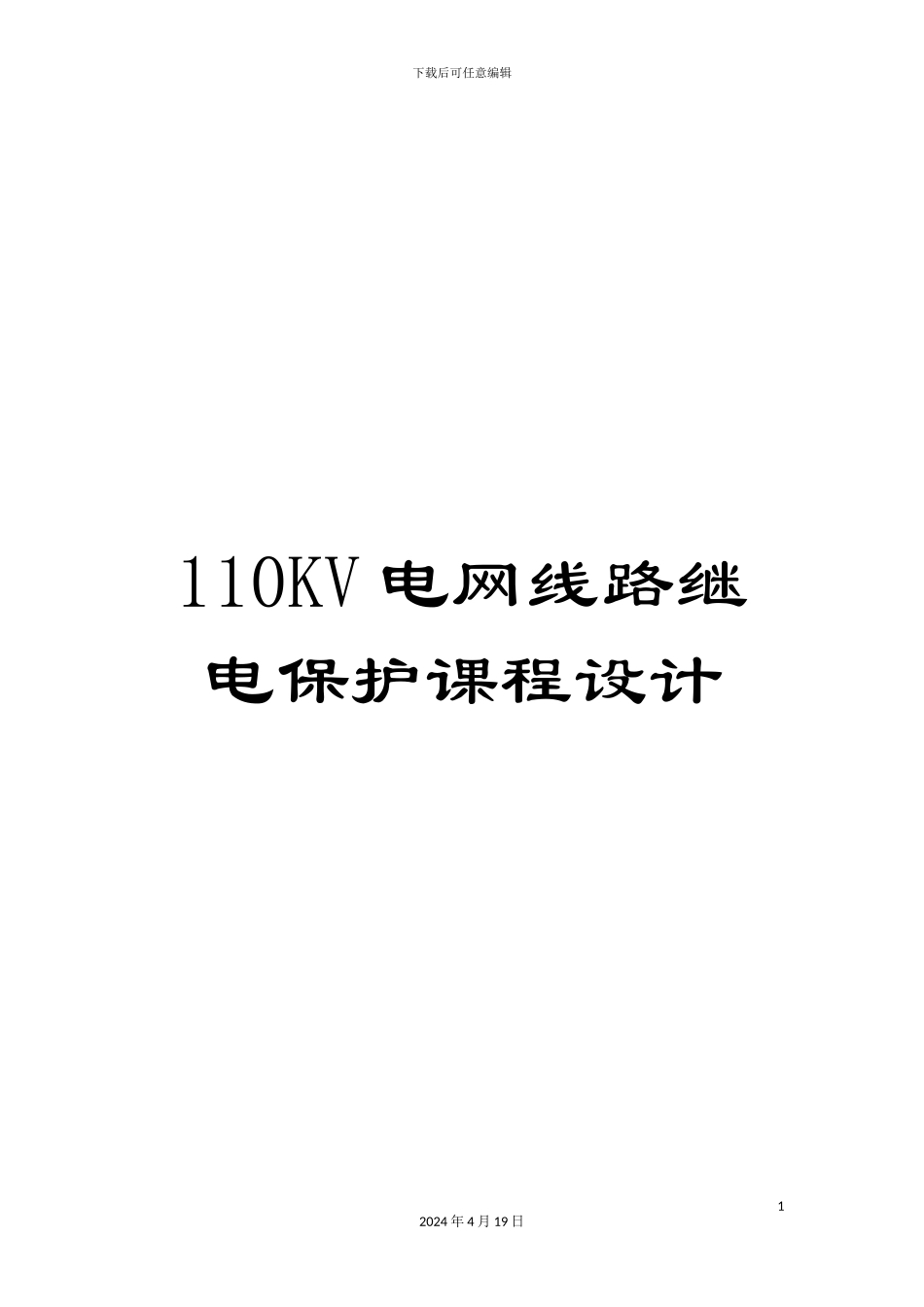

110KV电网线路继电保护课程设计

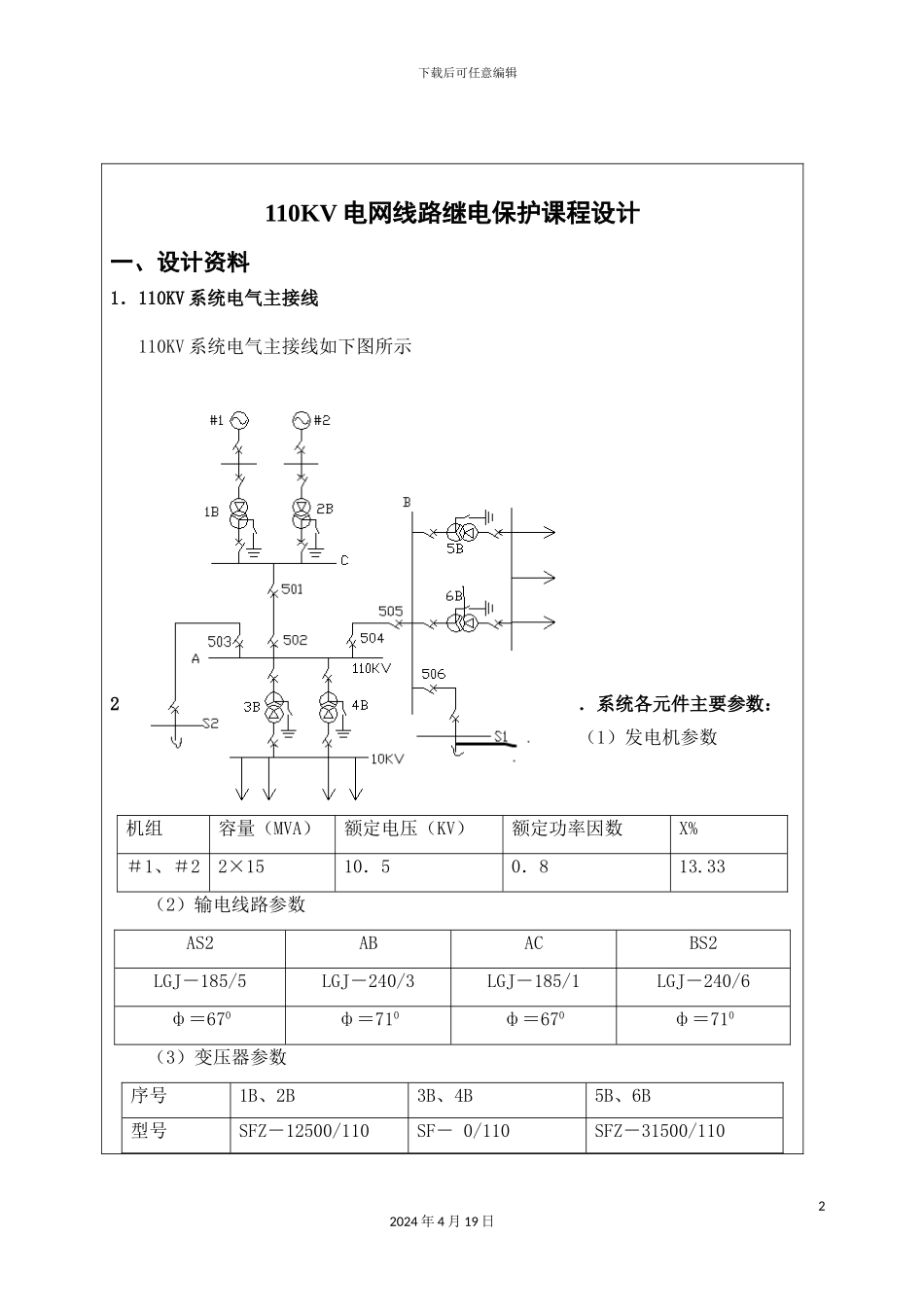

下载后可任意编辑110KV 电网线路继电保护课程设计12024 年 4 月 19 日下载后可任意编辑110KV 电网线路继电保护课程设计一、设计资料1．110KV 系统电气主接线110KV 系统电气主接线如下图所示 2．系统各元件主要参数：（1）发电机参数 机组容量（MVA）额定电压（KV）额定功率因数X%＃1、＃22×1510．50．813.33（2）输电线路参数 AS2ABACBS2LGJ－185/5LGJ－240/3LGJ－185/1LGJ－240/6ф＝670ф＝710ф＝670ф＝710（3）变压器参数 序号1B、2B3B、4B5B、6B型号SFZ－12500/110SF－ 0/110SFZ－31500/11022024 年 4 月 19 日下载后可任意编辑接线组别Y0/△－11Y0/△－11Y0/△－11短路电压10.2%10.41%10.4%变比110±8×1.5%110±2×2.5%110±8×2.5%（4）CT、PT 变比 AB 线AC 线AS2 线BS1 线CT 变比600/5150/5600/5600/5PT 变比110000/100110000/100110000/100110000/100变压器绝缘采纳分段绝缘。中性点不允许过电压，经动稳定计算，110KV 线路切除故障时间<0.5 秒可满足系统稳定要求。二、设计内容1. CA 线路保护设计2. 、AC、AB 线路保护设计3. BA、线路保护设计三、设计任务1. 系统运行方式和变压器中性点接地的选择2. 故障点的选择及正、负、零序网络的制定3. 短路电流计算4．线路保护方式的选择、配置与整定计算（选屏）*5．主变及线路微机保护的实现方案6．线路自动综合重合闸7．保护的综合评价*8、110KV 系统线路保护配置图，主变保护交、直流回路图参考资料:[1] 韩笑.电气工程专业毕业设计指南继电保护分册[M].北京:中国水利电力出版社， [1] 何仰赞，温增银.电力系统分析上、下册[M].武汉:华中科技大学出版社， [2] 贺家李，宋从矩.电力系统继电保护原理[M].北京:中国电力出版社，1994[3] 尹项根，曾克娥.电力系统继电保护原理与应用上册[M].武汉:华中科技大学出版社， [4] 陈德树.计算机继电保护原理与技术[M].北京:中国水利出版社,1992[5] 孙国凯，霍利民.电力系统继电保护原理[M].北京:中国水利出版社， [6] 有关国家标准、设计规程与法律规范、图纸32024 年 4 月 19 日下载后可任意编辑二、设计内容1. CA 线路保护设计2. 、AC、AB 线路保护设计3. BA、线路保护设计三、设计任务1. 系统运行方式和变压器中性点接地的选择2. 故障点的选择及正、负、零序网络的制定3. 短路电流计算4．线路保护方式的选择、配置与整定计算（选屏）*5．主变及线路微机保护的实现方案6．线路自动综...
