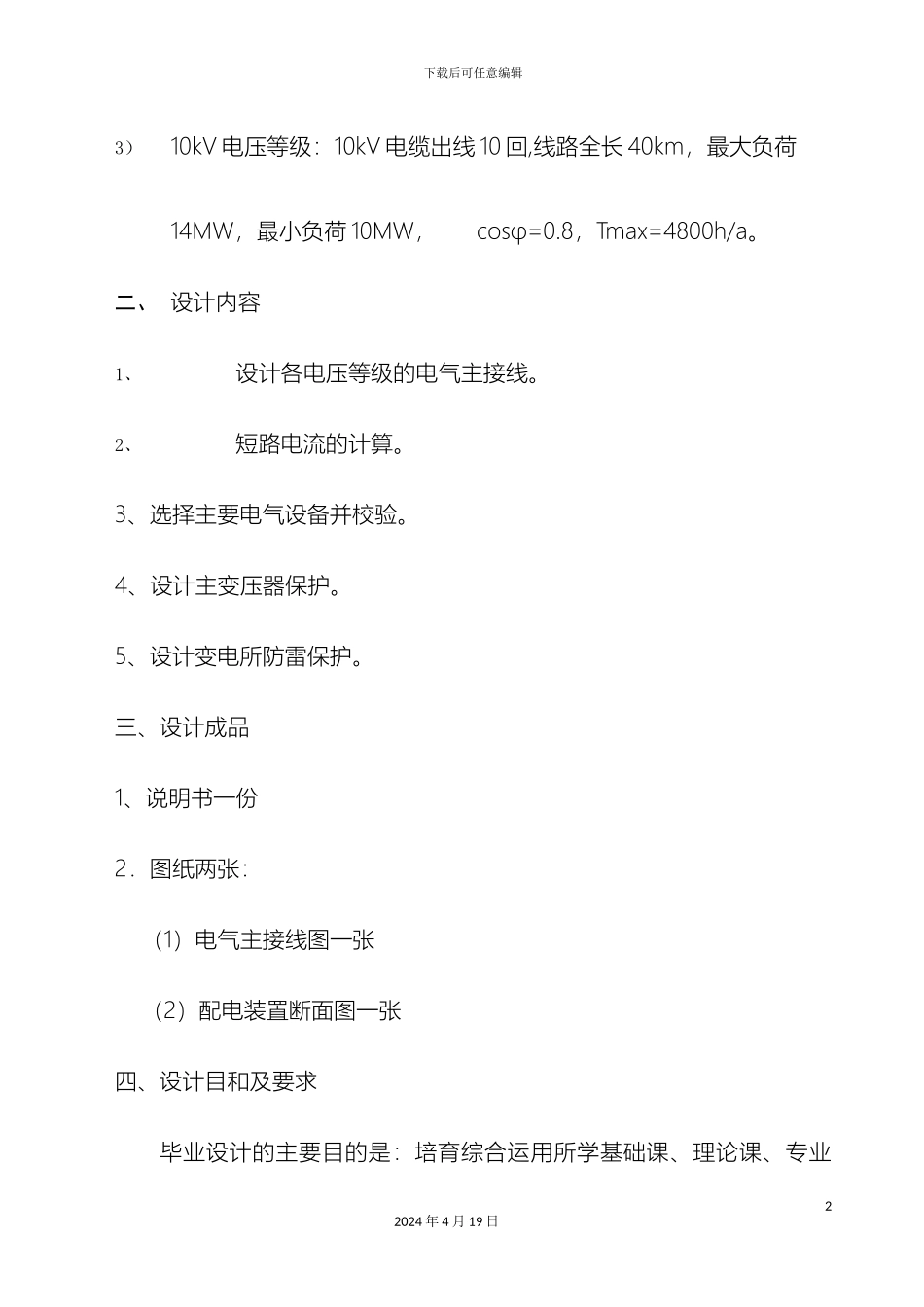

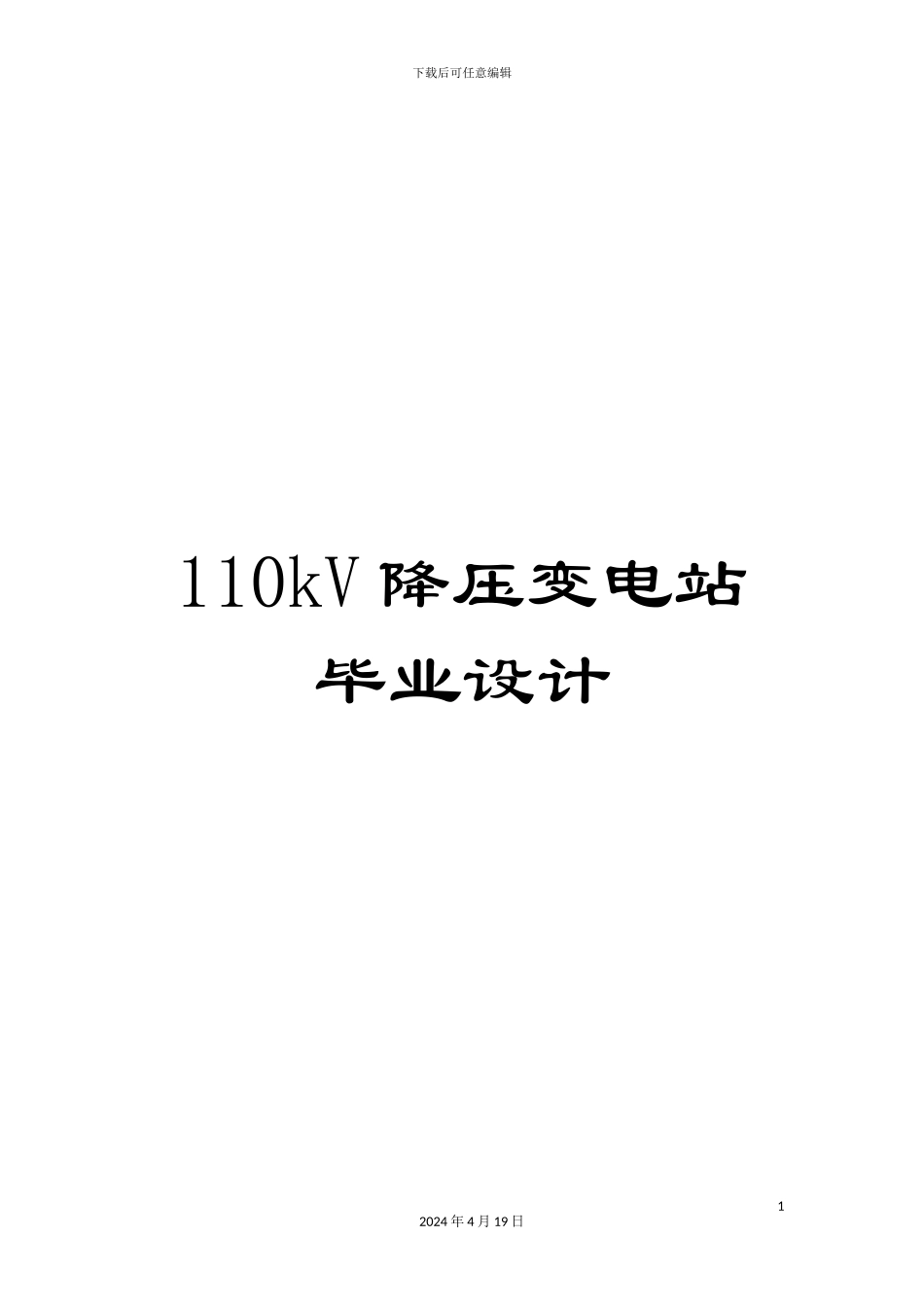

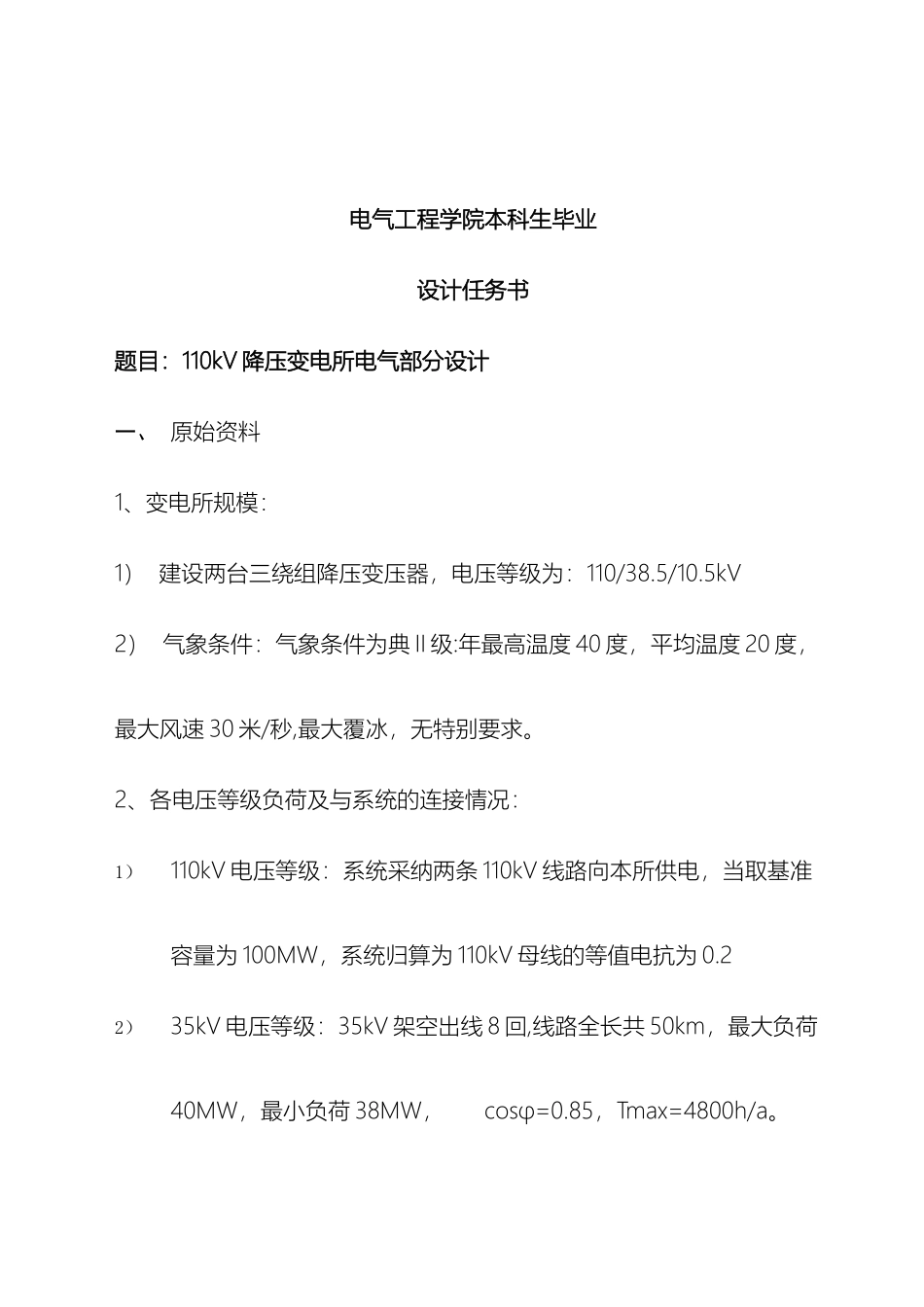

下载后可任意编辑110kV 降压变电站毕业设计12024 年 4 月 19 日电气工程学院本科生毕业设计任务书 题目:110kV 降压变电所电气部分设计一、 原始资料1、变电所规模:1) 建设两台三绕组降压变压器,电压等级为:110/38.5/10.5kV2) 气象条件:气象条件为典 II 级:年最高温度 40 度,平均温度 20 度,最大风速 30 米/秒,最大覆冰,无特别要求。2、各电压等级负荷及与系统的连接情况:1)110kV 电压等级:系统采纳两条 110kV 线路向本所供电,当取基准容量为 100MW,系统归算为 110kV 母线的等值电抗为 0.22)35kV 电压等级:35kV 架空出线 8 回,线路全长共 50km,最大负荷40MW,最小负荷 38MW, cosφ=0.85,Tmax=4800h/a。下载后可任意编辑3)10kV 电压等级:10kV 电缆出线 10 回,线路全长 40km,最大负荷14MW,最小负荷 10MW, cosφ=0.8,Tmax=4800h/a。二、 设计内容1、设计各电压等级的电气主接线。2、短路电流的计算。3、选择主要电气设备并校验。4、设计主变压器保护。5、设计变电所防雷保护。三、设计成品1、说明书一份2.图纸两张: (1)电气主接线图一张 (2)配电装置断面图一张四、设计目和及要求毕业设计的主要目的是:培育综合运用所学基础课、理论课、专业22024 年 4 月 19 日下载后可任意编辑课知识去分析和理解本专业范围内的一般工程技术问题的能力,经过专业设计进一步巩固、扩大和深化所学的理论知识和基本技能,从而实现理论与实践相结合的最终目的:毕业设计应达到下列要求:1.熟悉电力行业有关技术规程、规定、导则,树立供电必须安全、可靠、经济的观点; 2.掌握电力系统设计的基本方法; 3.熟练一些电力系统中的基本计算; 4.学习工程设计说明书的撰写; 5.所学理论知识能经过做毕业设计得到复习、运用、验证; 6、培育电力工程设计能力。32024 年 4 月 19 日下载后可任意编辑摘要本设计是 110kV 降压变电站设计,负荷性质为地区负荷。根据负荷性质和主接线方案的比较,确定了主接线形式及主变容量、台数。根据所给系统参数计算系统阻抗及短路电流,并对主要电气设备及导线进行了选择和校验。按常规无人值守站进行了保护配置。根据所给地形地理条件,对配电装置进行了布置。对全站电工建筑物进行了防雷保护设计。关键词:〔变电站 设计〕The summaryIt is that 110 kVs step down the transformer substation is designed to originall...
