110kV降压变电所的电气一次系统设计

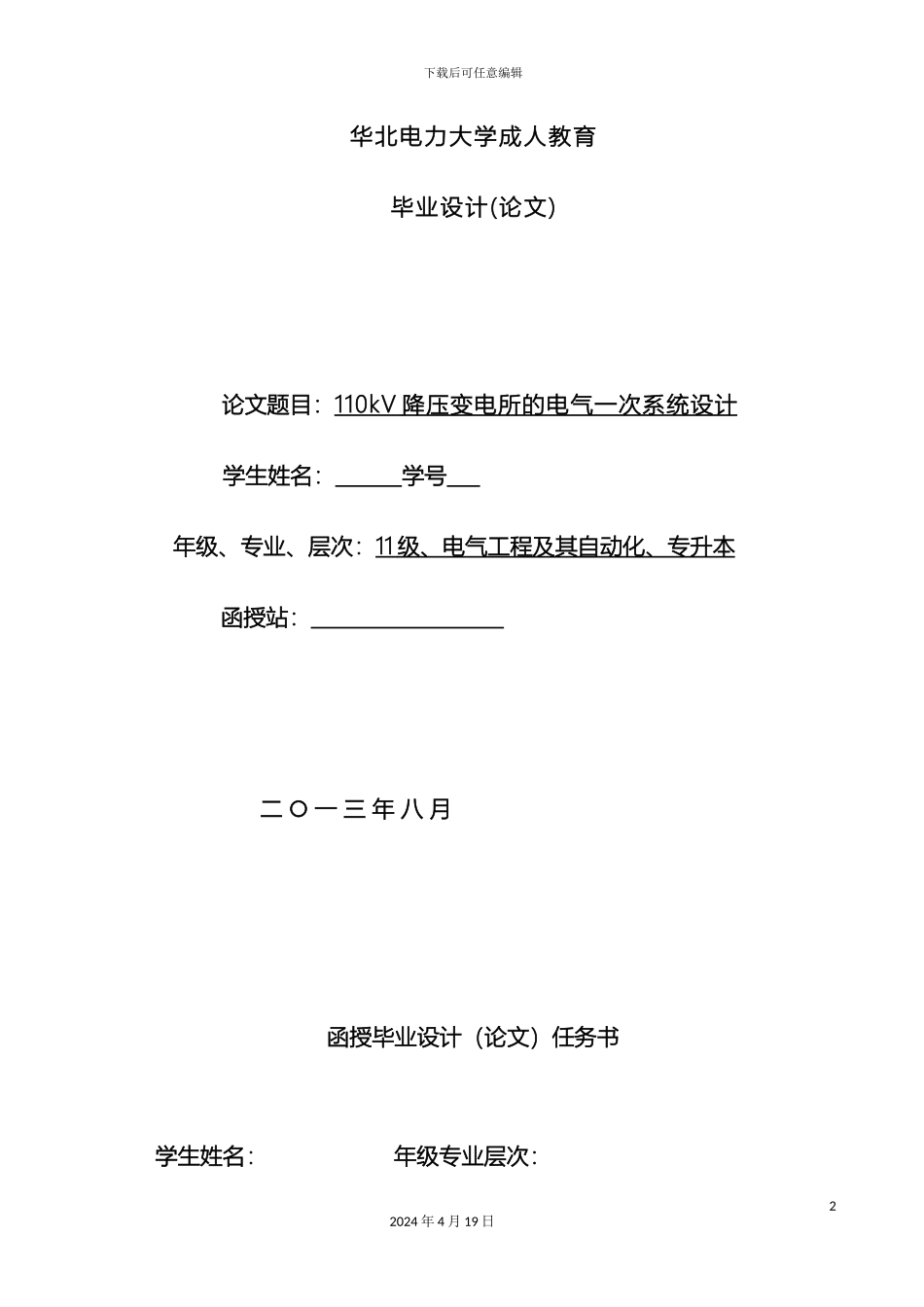

110kV降压变电所的电气一次系统设计_第1页
1/107
110kV降压变电所的电气一次系统设计_第2页
2/107
110kV降压变电所的电气一次系统设计_第3页
3/107
下载后可任意编辑110kV 降压变电所的电气一次系统设计12024 年 4 月 19 日下载后可任意编辑华北电力大学成人教育毕业设计(论文)论文题目:110kV 降压变电所的电气一次系统设计 学生姓名: 学号 年级、专业、层次:11 级、电气工程及其自动化、专升本 函授站: 二 ○ 一 三 年 八 月函授毕业设计(论文)任务书学生姓名: 年级专业层次:22024 年 4 月 19 日下载后可任意编辑学 号: 函 授 站: 一、毕业设计(论文)题目:110kV 降压变电所的电气一次系统设计 二、毕业设计(论文)工作起止时间: 6 月 6 日至 8 月 24 日三、毕业设计(论文)的内容要求: 1、熟悉掌握变电站电气一次系统的设计原则; 2、进行初步技术、经济比较,选择两种较好的电气主接线; 3、选择主变压器的容量和型号; 4、计算两种主接线的短路电流; 5、根据短路电流计算结果选择电气设备; 6、经过技术经济比较确定最佳方案; 7、防雷及接地系统设计; 8、屋内外配电装置设计和总平面布置; 9、绘制图纸:电气主接线、电气总平面布置、防雷与接地、 配电装置断面图各一张 四、分阶段完成时间:32024 年 4 月 19 日下载后可任意编辑 /06/03 — /06/15:根据设计题目,查阅相关的资料和文献; /06/16 — /07/31:制定出变电站电气一次系统接线方案; /08/01 — /08/20:进行短路电流计算,一次设备选型; /08/21 — /09/02:绘制出相应的设计图,撰写毕业论文。 五、原始资料数据和参考资料: (一)原始数据: 1、变电站类型:110kV 降压变电所 2、电压等级:110 / 35 / 10 kV 3、负荷情况: 35 kV 侧:最大 20 MW,最小 15 MW,Tmax = 5500 小时, cosφ = 0.85 10 kV 侧:最大 15 MW,最小 10 MW,Tmax = 5400 小时, cosφ = 0.85 4、出线情况:110kV:2 回;35kV:6 回;10kV:10 回(电缆) 5、系统情况:(1)系统经单回线(LGJ--185/20km)给变电所供电; 42024 年 4 月 19 日下载后可任意编辑 (2)系统 110kV 母线电压满足常调压要求; (3)系统 110kV 母线短路电流标幺值为 15; (SB = 100 MVA) (4)35kV 和 10kV 对端无电源; 6、环境条件:(1)最高温度 40 ℃,最低温度 –30 ℃, 年平均温度 20 ℃ (2)土壤电阻率 ρ< 400 欧米 (3)当地雷暴日 40 日/年 (二)参考资料: 1. 发电厂电气部分课...
