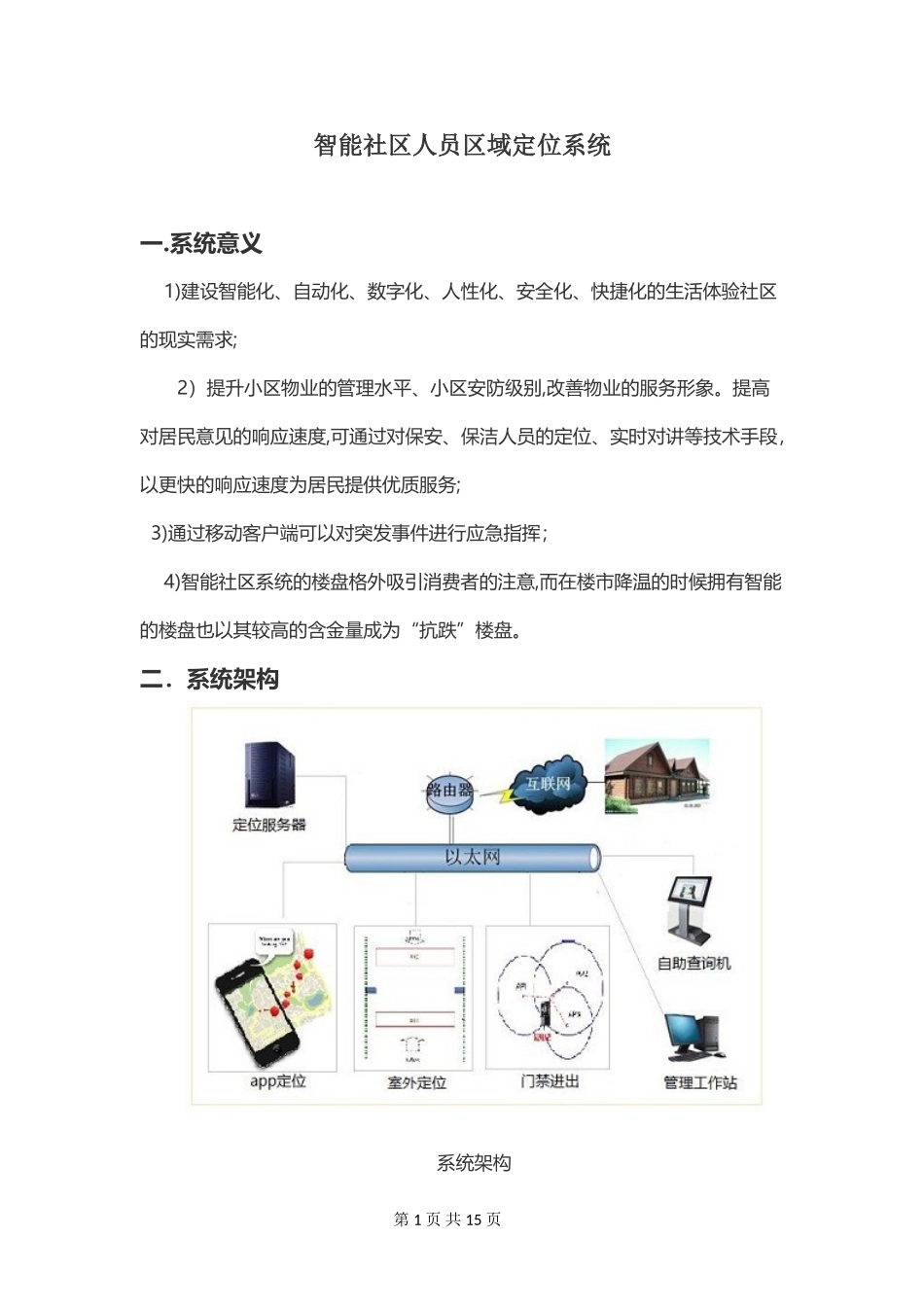

第1页共15页智能社区人员区域定位系统一.系统意义1)建设智能化、自动化、数字化、人性化、安全化、快捷化的生活体验社区的现实需求;2）提升小区物业的管理水平、小区安防级别,改善物业的服务形象。提高对居民意见的响应速度,可通过对保安、保洁人员的定位、实时对讲等技术手段，以更快的响应速度为居民提供优质服务;3)通过移动客户端可以对突发事件进行应急指挥；4)智能社区系统的楼盘格外吸引消费者的注意,而在楼市降温的时候拥有智能的楼盘也以其较高的含金量成为“抗跌”楼盘。二．系统架构系统架构第2页共15页2.1系统架构说明智能社区人员区域定位系统有三部分组成：远距离门禁进出管理系统、室外定位管理系统、aｐp定位查询系统;室外定位系统、门禁进出管理系统前端信息采集后以RJ４5以太网ＵDＰ模式传输到后台管理系统,后台管理系统根据标签进出门禁进出先后顺序及读写器接收到的RSSＩ场强值计算出人员进出门禁的先后顺序及人员所在位置；在具备ｗifｉ覆盖的地方，移动终端APＰ通过ｗifｉ与后台服务器交互获取某人的实时位置信息,从而实现位置实时跟踪;2．2门禁进出管理系统2．2.1门禁进出示意图门禁进出示意图一体化读写器安装在住宅楼门口,引出两组1２5Ｋ线圈，分别是激活线圈A１和激活线圈Ａ２，当带有双频电子腕带标签的儿童或者访客进入住宅楼大门时，距离激活线圈A11~3．５米的范围时，低频激活器发出电磁波信号激活第3页共15页双频电子腕带标签，标签被唤醒后,将标签本身的ID信息及激活线圈A１以一定速率发送给一体化读写器,读写器收到双频电子腕带发出的射频信号及激活线圈ID并通过TCP/IＰ接口传递给后台;当佩戴电子腕带的人员进入到大门内侧时，激活器携带的电磁波能量逐渐减弱直至不能再激活双频电子标签腕带，而激活线圈A2激活双频电子腕带，同样双频电子腕带将本身的ＩD信息及激活线圈A２以一定速率发送给一体化读写器，读写器收到双频电子腕带标签发出的射频信号及激活线圈ID并通过TＣＰ／ＩP接口传递给后台，后台根据低频激活器唤醒标签、一体化读写器读取数据的先后顺序及不同的激活器天线的ID编号做出判断;注明,当住宅楼的门口宽度小于5M时，可以采用棒状天线,这样施工安装更简单。2.2.２门禁进出功能1)权限设置：儿童、老人门禁进出权限设置，未经授权的儿童、老人进出门禁，后台自动记录进出时间并可通过短信提醒家长注意，以确保安全;２)位置跟踪:实时定位人员进出哪栋楼,准确获知人员进出时间记录;3）安全防范外来人员：访客人员，临时授权，规划指定到达社区楼，非法进入其他楼栋,后台及时报警;2.2．3硬件组成1)一体化读写器。安装固定在住宅楼的大门口，引出两路低频天线，用于激活唤醒双频电子腕带，同时一体化读写器进行腕带标签数据的接收传输；2)低频棒状天线或者低频缆式线圈天线，低频天线接在一体化读写器上，用于激活双频电子标签，实现人员进出判断;第4页共15页3)光纤通讯系统，光发信机、光收信机、光纤、中继器、光纤连接器、耦合器等共同组成了光纤通信系统，用于将读写器收到的射频信号传输到监控中心。2.２.４硬件安装注意事项1)一体化读写器安装时需注意安装高度（一般在３－4米）、接头防水（电源接头、网络接头、12５K低频延长线馈线接头);2）低频棒状天线或者低频缆式线圈天线,低频天线接在一体化读写器上，如果住宅楼宽度小于5Ｍ,采用棒状天线进行安装,在大门的外侧内侧安装激活天线，安装位置离地面约1．5米高的位置。如果住宅楼的宽度大于5M，为了保证激活的稳定性，采用地埋低频缆式天线的安装方式,切割地面埋设低频线圈。门口里侧外侧各部署低频线圈，两组线圈的间隔不小于1.5M；3)光纤通信系统安装主要注意接头防水；２.3社区室外人员区域定位管理２．3.１室外区域定位原理室外区域定位采用测算节点之间连接信号强度(RSSI)的方法，利用无线信号的空间传输衰减模型估算出节点间传输距离。第5页共15页信号传输衰减模型的测量原理2.3．２室外定位系统架构室外区域定位系统架构2．3.3室外定位系统效果示意图第6页共15页社区智能定位系统效果示意图在社区内部,需要进行定位跟踪的人员，佩戴专用的卡片电子标签或腕带式电子标签，经...
