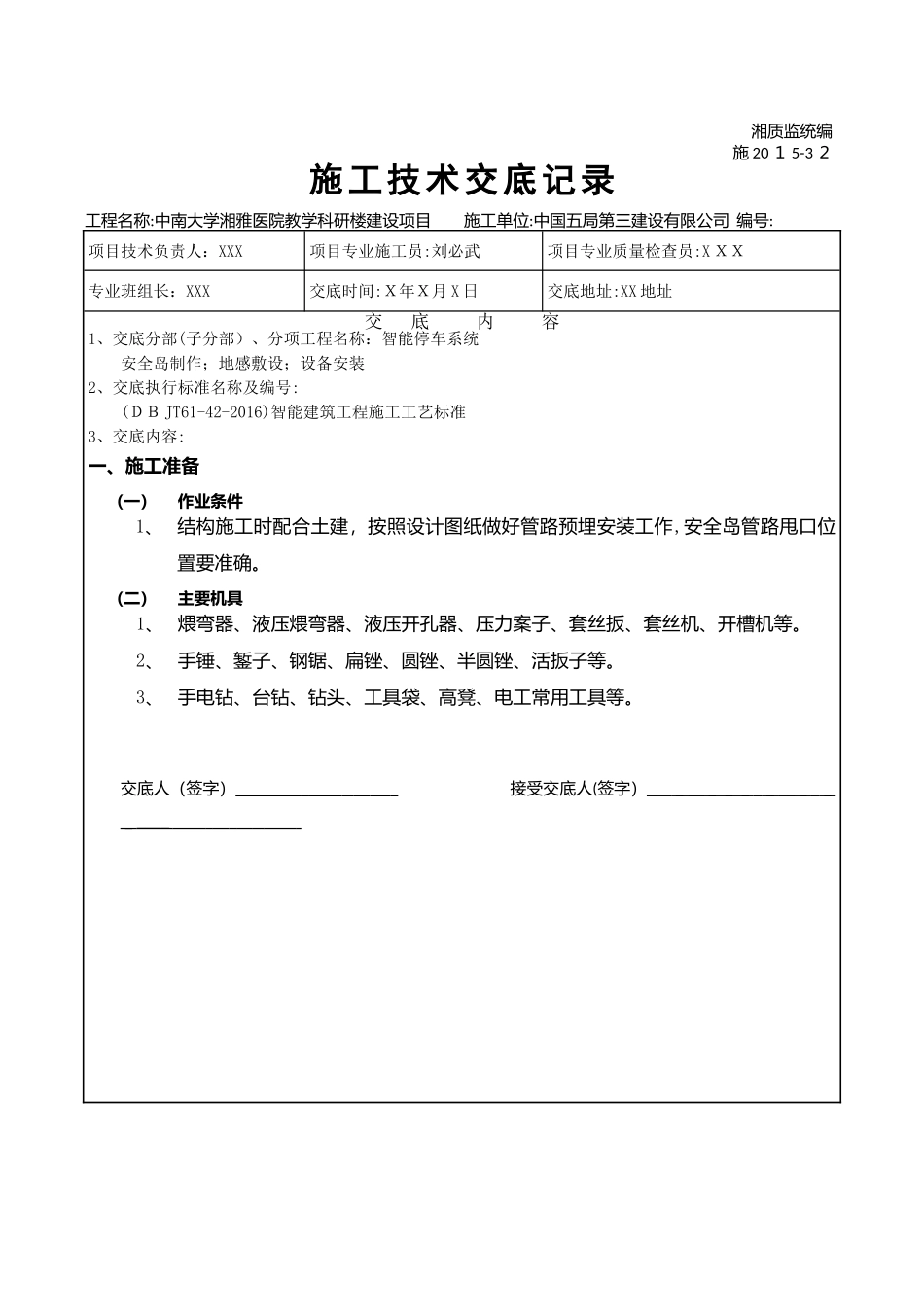

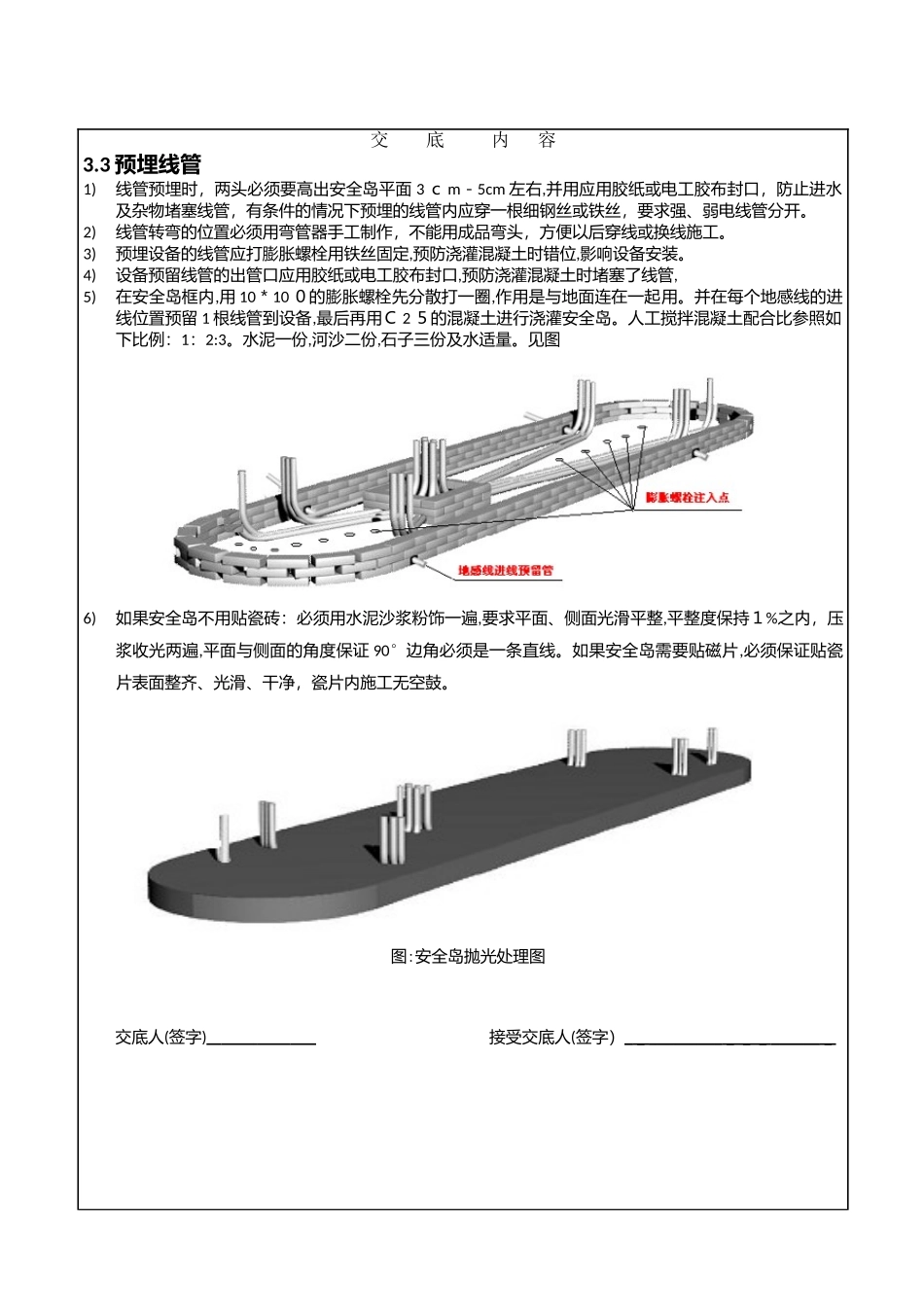

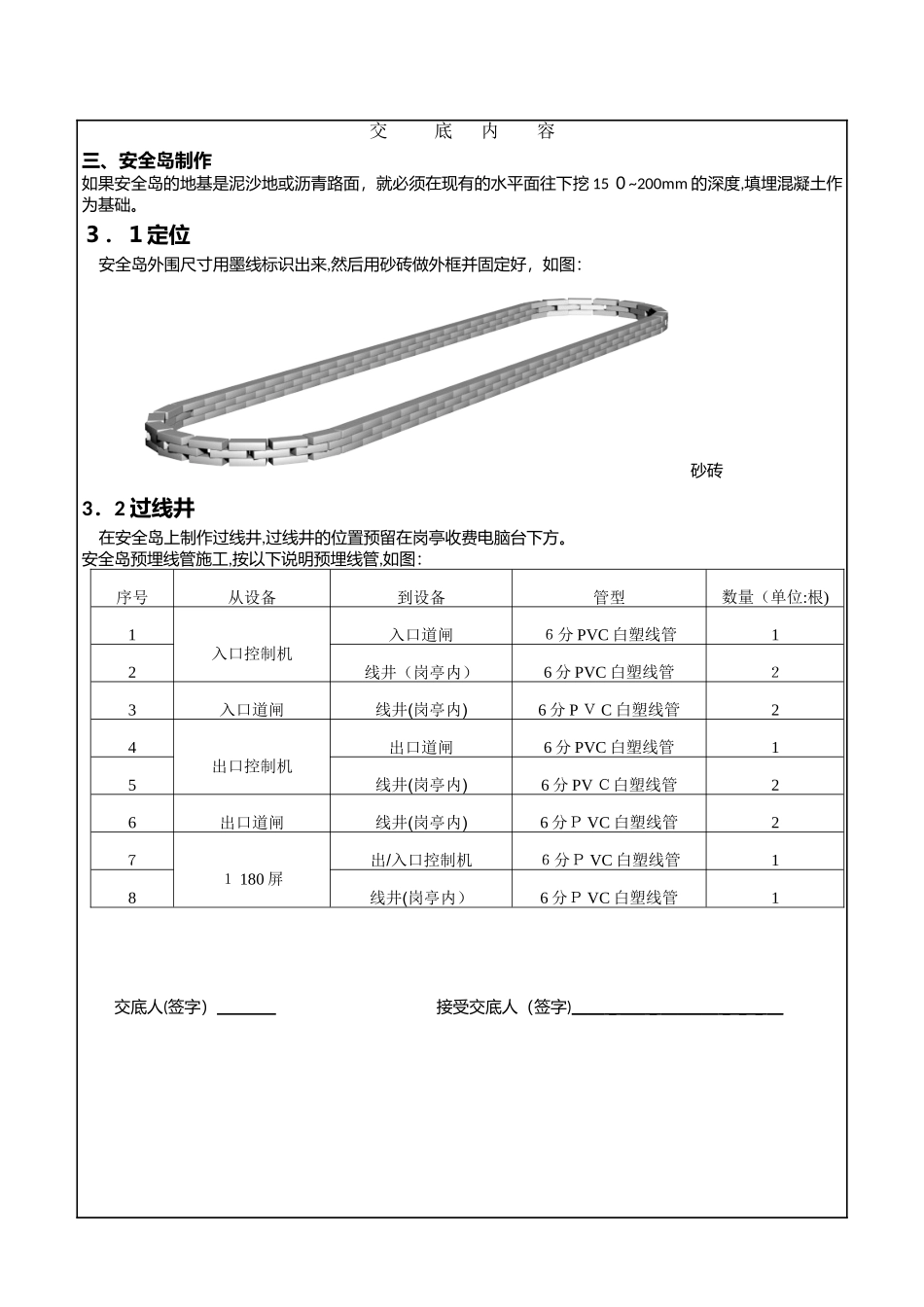

湘质监统编施2015-32施工技术交底记录工程名称:中南大学湘雅医院教学科研楼建设项目施工单位:中国五局第三建设有限公司编号:项目技术负责人:XXX项目专业施工员:刘必武项目专业质量检查员:XXX专业班组长:XXX交底时间:X年X月X日交底地址:XX地址交底内容1、交底分部(子分部)、分项工程名称:智能停车系统安全岛制作;地感敷设;设备安装2、交底执行标准名称及编号:(DBJT61-42-2016)智能建筑工程施工工艺标准3、交底内容:一、施工准备(一)作业条件1、结构施工时配合土建,按照设计图纸做好管路预埋安装工作,安全岛管路甩口位置要准确。(二)主要机具1、煨弯器、液压煨弯器、液压开孔器、压力案子、套丝扳、套丝机、开槽机等。2、手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子等。3、手电钻、台钻、钻头、工具袋、高凳、电工常用工具等。交底人(签字)接受交底人(签字)_____________________交底内容三、安全岛制作如果安全岛的地基是泥沙地或沥青路面,就必须在现有的水平面往下挖150~200mm的深度,填埋混凝土作为基础。3.1定位安全岛外围尺寸用墨线标识出来,然后用砂砖做外框并固定好,如图:砂砖3.2过线井在安全岛上制作过线井,过线井的位置预留在岗亭收费电脑台下方。安全岛预埋线管施工,按以下说明预埋线管,如图:序号从设备到设备管型数量(单位:根)1入口控制机入口道闸6分PVC白塑线管12线井(岗亭内)6分PVC白塑线管23入口道闸线井(岗亭内)6分PVC白塑线管24出口控制机出口道闸6分PVC白塑线管15线井(岗亭内)6分PVC白塑线管26出口道闸线井(岗亭内)6分PVC白塑线管271180屏出/入口控制机6分PVC白塑线管18线井(岗亭内)6分PVC白塑线管1交底人(签字)接受交底人(签字)_____________________交底内容3.3预埋线管1)线管预埋时,两头必须要高出安全岛平面3cm-5cm左右,并用应用胶纸或电工胶布封口,防止进水及杂物堵塞线管,有条件的情况下预埋的线管内应穿一根细钢丝或铁丝,要求强、弱电线管分开。2)线管转弯的位置必须用弯管器手工制作,不能用成品弯头,方便以后穿线或换线施工。3)预埋设备的线管应打膨胀螺栓用铁丝固定,预防浇灌混凝土时错位,影响设备安装。4)设备预留线管的出管口应用胶纸或电工胶布封口,预防浇灌混凝土时堵塞了线管,5)在安全岛框内,用10*100的膨胀螺栓先分散打一圈,作用是与地面连在一起用。并在每个地感线的进线位置预留1根线管到设备,最后再用C25的混凝土进行浇灌安全岛。人工搅拌混凝土配合比参照如下比例:1:2:3。水泥一份,河沙二份,石子三份及水适量。见图6)如果安全岛不用贴瓷砖:必须用水泥沙浆粉饰一遍,要求平面、侧面光滑平整,平整度保持1%之内,压浆收光两遍,平面与侧面的角度保证90°边角必须是一条直线。如果安全岛需要贴磁片,必须保证贴瓷片表面整齐、光滑、干净,瓷片内施工无空鼓。图:安全岛抛光处理图交底人(签字)接受交底人(签字)_____________________
