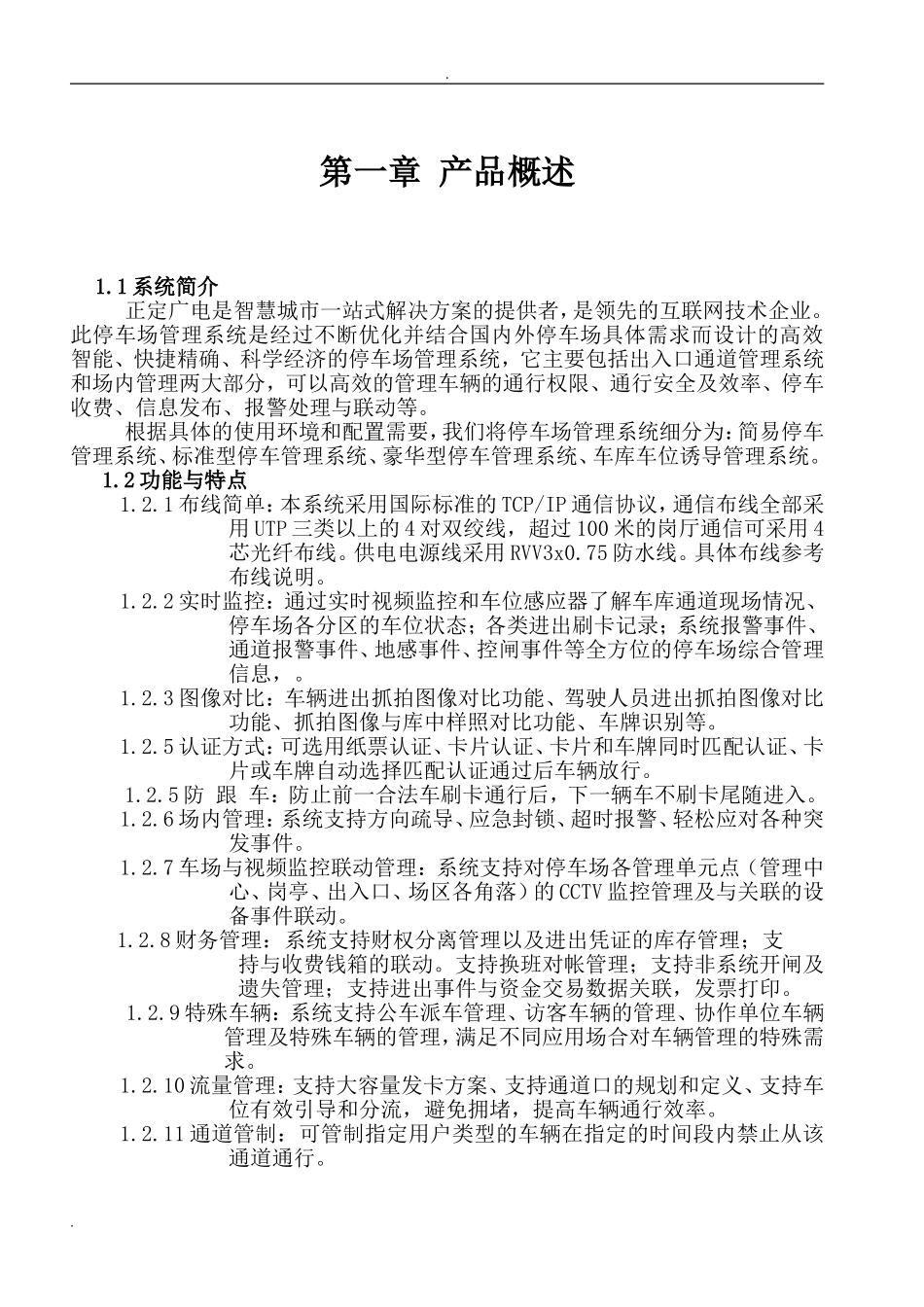

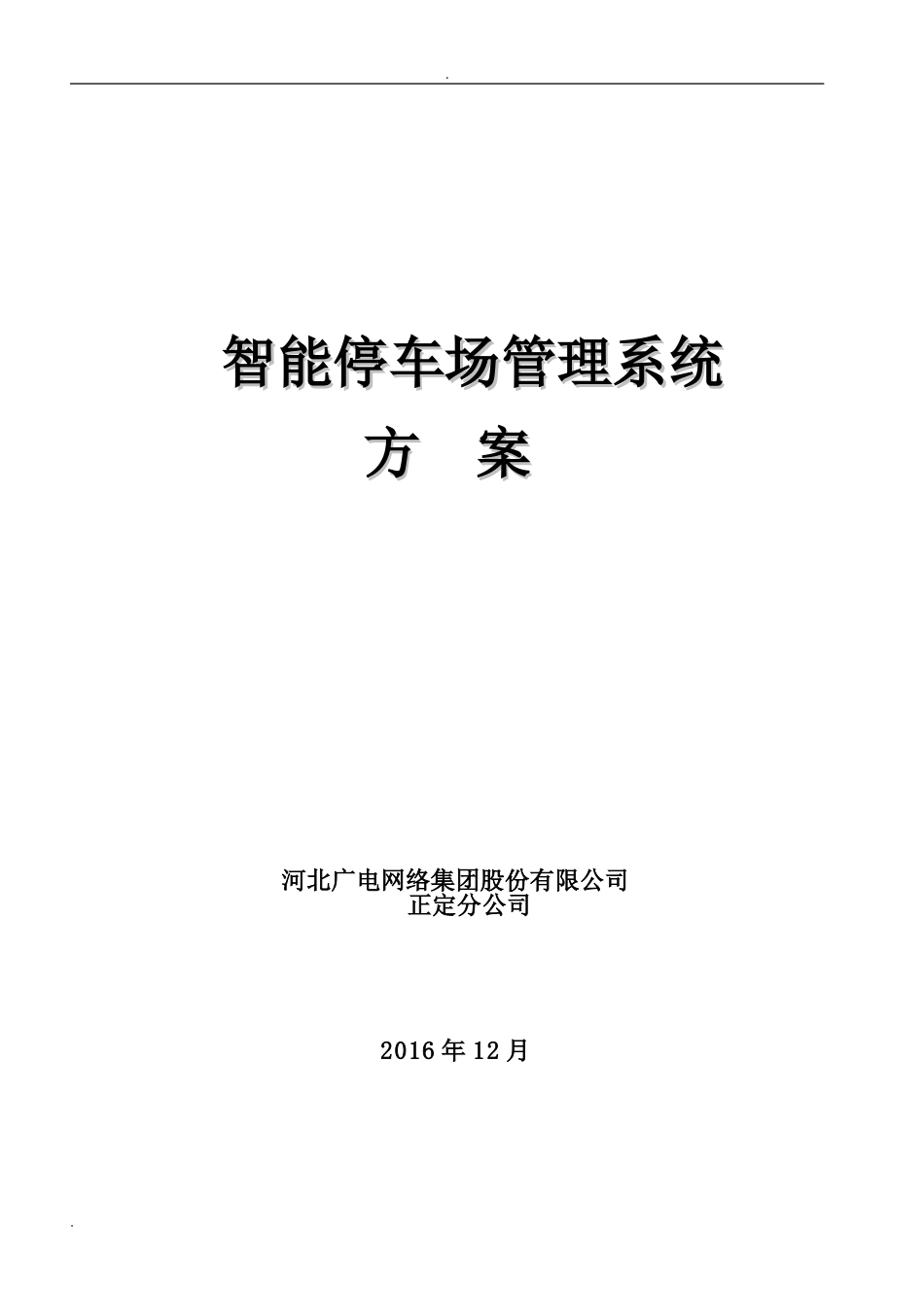

.方案方案2016年12月.智能停车场管理系统智能停车场管理系统河北广电网络集团股份有限公司正定分公司...第一章产品概述1.1系统简介正定广电是智慧城市一站式解决方案的提供者,是领先的互联网技术企业。此停车场管理系统是经过不断优化并结合国内外停车场具体需求而设计的高效智能、快捷精确、科学经济的停车场管理系统,它主要包括出入口通道管理系统和场内管理两大部分,可以高效的管理车辆的通行权限、通行安全及效率、停车收费、信息发布、报警处理与联动等。根据具体的使用环境和配置需要,我们将停车场管理系统细分为:简易停车管理系统、标准型停车管理系统、豪华型停车管理系统、车库车位诱导管理系统。1.2功能与特点1.2.1布线简单:本系统采用国际标准的TCP/IP通信协议,通信布线全部采用UTP三类以上的4对双绞线,超过100米的岗厅通信可采用4芯光纤布线。供电电源线采用RVV3x0.75防水线。具体布线参考布线说明。1.2.2实时监控:通过实时视频监控和车位感应器了解车库通道现场情况、停车场各分区的车位状态;各类进出刷卡记录;系统报警事件、通道报警事件、地感事件、控闸事件等全方位的停车场综合管理信息,。1.2.3图像对比:车辆进出抓拍图像对比功能、驾驶人员进出抓拍图像对比功能、抓拍图像与库中样照对比功能、车牌识别等。1.2.5认证方式:可选用纸票认证、卡片认证、卡片和车牌同时匹配认证、卡片或车牌自动选择匹配认证通过后车辆放行。1.2.5防跟车:防止前一合法车刷卡通行后,下一辆车不刷卡尾随进入。1.2.6场内管理:系统支持方向疏导、应急封锁、超时报警、轻松应对各种突发事件。1.2.7车场与视频监控联动管理:系统支持对停车场各管理单元点(管理中心、岗亭、出入口、场区各角落)的CCTV监控管理及与关联的设备事件联动。1.2.8财务管理:系统支持财权分离管理以及进出凭证的库存管理;支持与收费钱箱的联动。支持换班对帐管理;支持非系统开闸及遗失管理;支持进出事件与资金交易数据关联,发票打印。1.2.9特殊车辆:系统支持公车派车管理、访客车辆的管理、协作单位车辆管理及特殊车辆的管理,满足不同应用场合对车辆管理的特殊需求。1.2.10流量管理:支持大容量发卡方案、支持通道口的规划和定义、支持车位有效引导和分流,避免拥堵,提高车辆通行效率。1.2.11通道管制:可管制指定用户类型的车辆在指定的时间段内禁止从该通道通行。..1.2.12收费管理:具有按期、计时、计次、按时、按次、时段、分时、一次性收费、不收费等多种计费标准,具备出口收费模式、中央收费模式、自助缴费管理模式及组合;支持现金支付、银行卡支付、代金券支付、会员积分支付等方式。1.2.13分权分级管理:支持数据库、设备、人员、数据按照行政分级的模式进行管理部署,可以轻松应对集中管理及分布管理的要求,充分满足大型化、网络化及资源配置的管理。1.2.14经营管理:支持与周边商铺进行停车场资源的共享,从而实现车主、商铺与停车场经营者的共赢的商业模式,支持折扣管理的业务流程、支持多种支付方式可定义、支持多车场及多收费标准应用模式、支持按商户的统计分析功能。1.2.15决策分析:支持自定义查询方案及自定义报表方案,支持模型化图表分析功能、支持B/S的数据共享和数据漫游,使管理和决策随时、随地,更具有针对性。1.2.16不停车收费功能:通过中、远距离RFID技术,实现无需停车进出通行,也可以实现在线收费。1.3系统技术指标环境温度:-20℃~+60℃;工作湿度:5%~95%;工作电压:220V±15%,50±5%Hz;读写速度:0.1秒;发卡时间:<5秒;卡容量:150;感应距离:8-15cm;•兼容性:支持EM4100卡或者符合14443A13.56MHZ感应卡。图片保存周期:三年(JPG格式,以每天出入2000辆车计算)。第二章系统配置方案及框图2.1、标准配置:说明:1.若停车场的出口、入口均在一起,则在停车场进出口车道中央设一个安全岛,岛上安装出入口管理设备,岛上设收费管理处。..2.若停车场的出口、入口不在一起,则在停车场进口车道边安装入口设备,在停车场出口车道边安装出口设备,并在出口处设收费管理处。2.2、系统工作原理及构成2.2.1、总体构成停车管理系统由入口道闸、出口...
