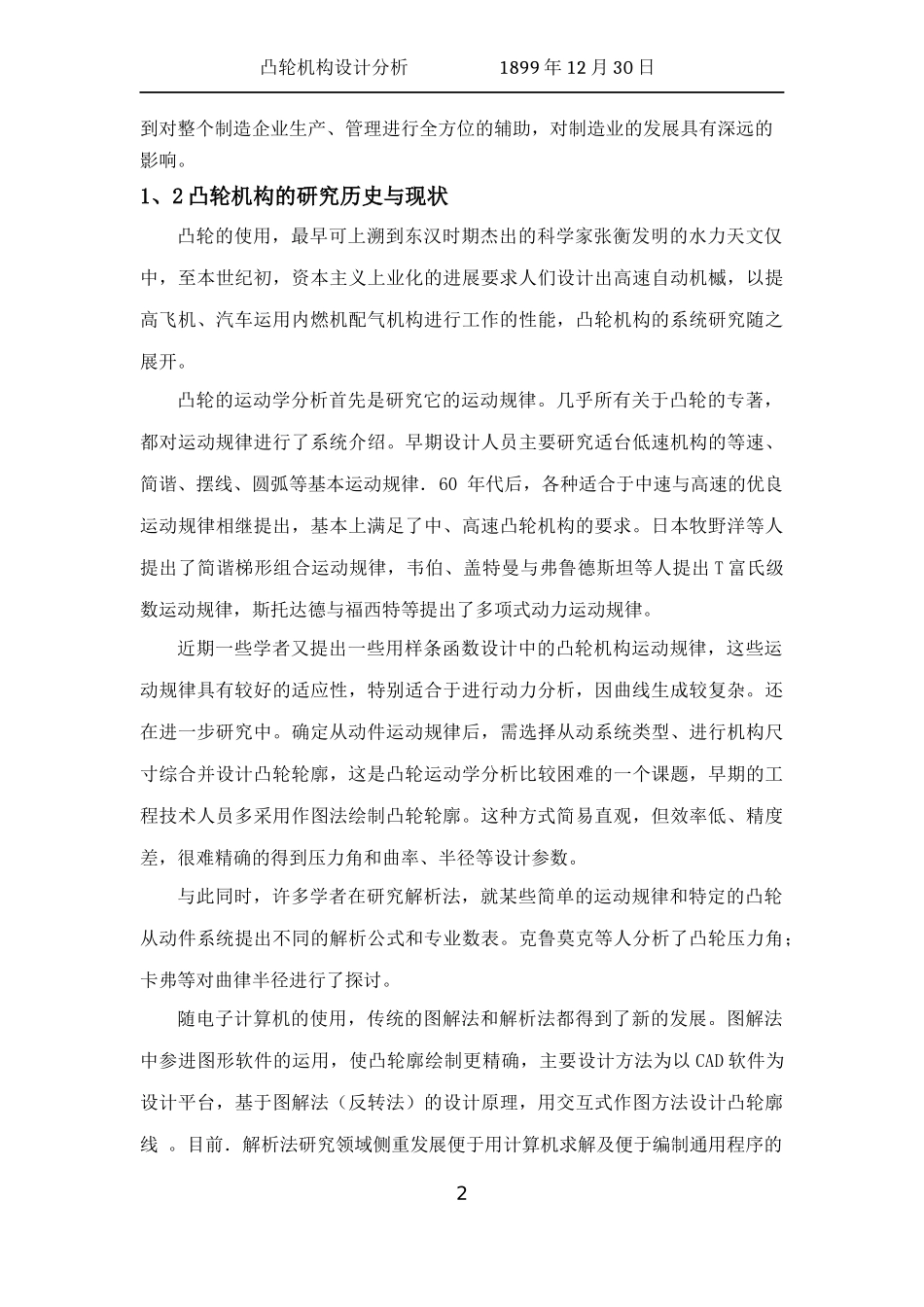

凸轮机构设计分析1899年12月30日凸轮机构设计分析院系：机械工程学院班级：12机械设计与制造1班姓名：董辉指导老师：谢长雄凸轮机构设计分析1899年12月30日一、绪论1、1凸轮机构概述低副机构一般只能近似地实现给定运动规律，而且设计较为复杂。当从动件的位移、速度和加速度必须严格地按照预定规律变化，尤其当原动件作连续运动而从动件必须作间歇运动时，则以采用凸轮机构最为简便。凸轮机构由凸轮、从动件或从动件系统和机架组成，是一种高副机构，由具有曲线轮廓和凹槽的构件通过高副接触带动从动件实现预期运动规律。凸轮机构具有结构简单，可以准确实现要求的运动规律等优点。只要适当地设计凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律。在各种机械，特别是自动机械和自动控制装置中，广泛地应用着各种形式的凸轮机构。凸轮机构之所以能在各种自动机械中获得广泛的应用，是因为它兼有传动、导引及控制机构的各种功能。当凸轮机构用于传动机构时，可以产生复杂的运动规律，包括变速范围较大的非等速运动，以及暂时停留或各种步进运动；凸轮机构也适宜于用作导引机构，使工作部件产生复杂的轨迹或平面运动；当凸轮机构用作控制机构时，可以控制执行机构的自动工作循环。因此凸轮机构的设计和制造方法对现代制造业具有重要的意义。1、2凸轮机构课题研究背景及意义早期的工程技术人员大多采用作图法绘制凸轮轮廓，这种方法的效率低、精度差、很难精确地得到压力角和曲率半径等设计参数。在CAD二维设计阶段，CAD的作用仅仅是使工程人员得以摆脱烦琐、精度低的手工绘图，可重复利用已有的设计方案。而如今的CAD三维设计与CAM集成化，使工程人员可以从三维建模开始，进行产品构思设计和制图，实现了设计数据直接传输到生产的过程，大大简化了手工工作环节。由于计算机技术和各种数值计算的发展，使得很多方面的研究得以深入。利用参数化技术三维CAD可以绘制精确的凸轮。参数化设计具有造型精确，造型速度快，避免了手工取点造型的复杂过程，完成三维实体模型可以不断的修改的特点。由于电子技术的发展，现在某些设备的控制元件可以采用电子元器件，但他们一般只能传递较小的功率，而凸轮机构却能在实现控制功能的同时传递较大的功率。因此，凸轮机构在生产中具有无可替代的优越性，尤其在高速度、高精度传动与分度机构及引导机构中，更有突出的优点。可以说，对凸轮机构的进一步研究，特别是对高速凸轮机构及其动力学问题的进一步研究，是长期、持续并有重大意义的工作。现代三维CAD已经辐射1凸轮机构设计分析1899年12月30日到对整个制造企业生产、管理进行全方位的辅助，对制造业的发展具有深远的影响。1、2凸轮机构的研究历史与现状凸轮的使用，最早可上溯到东汉时期杰出的科学家张衡发明的水力天文仅中，至本世纪初，资本主义上业化的进展要求人们设计出高速自动机槭，以提高飞机、汽车运用内燃机配气机构进行工作的性能，凸轮机构的系统研究随之展开。凸轮的运动学分析首先是研究它的运动规律。几乎所有关于凸轮的专著，都对运动规律进行了系统介绍。早期设计人员主要研究适台低速机构的等速、简谐、摆线、圆弧等基本运动规律．60年代后，各种适合于中速与高速的优良运动规律相继提出，基本上满足了中、高速凸轮机构的要求。日本牧野洋等人提出了简谐梯形组合运动规律，韦伯、盖特曼与弗鲁德斯坦等人提出T富氏级数运动规律，斯托达德与福西特等提出了多项式动力运动规律。近期一些学者又提出一些用样条函数设计中的凸轮机构运动规律，这些运动规律具有较好的适应性，特别适合于进行动力分析，因曲线生成较复杂。还在进一步研究中。确定从动件运动规律后，需选择从动系统类型、进行机构尺寸综合并设计凸轮轮廓，这是凸轮运动学分析比较困难的一个课题，早期的工程技术人员多采用作图法绘制凸轮轮廓。这种方式简易直观，但效率低、精度差，很难精确的得到压力角和曲率、半径等设计参数。与此同时，许多学者在研究解析法，就某些简单的运动规律和特定的凸轮从动件系统提出不同的解析公式和专业数表。克鲁莫克等人分析了凸轮压力角；卡弗等对曲律半径进行了探讨。随电子计...
