凸轮机构习题作图题VIP免费

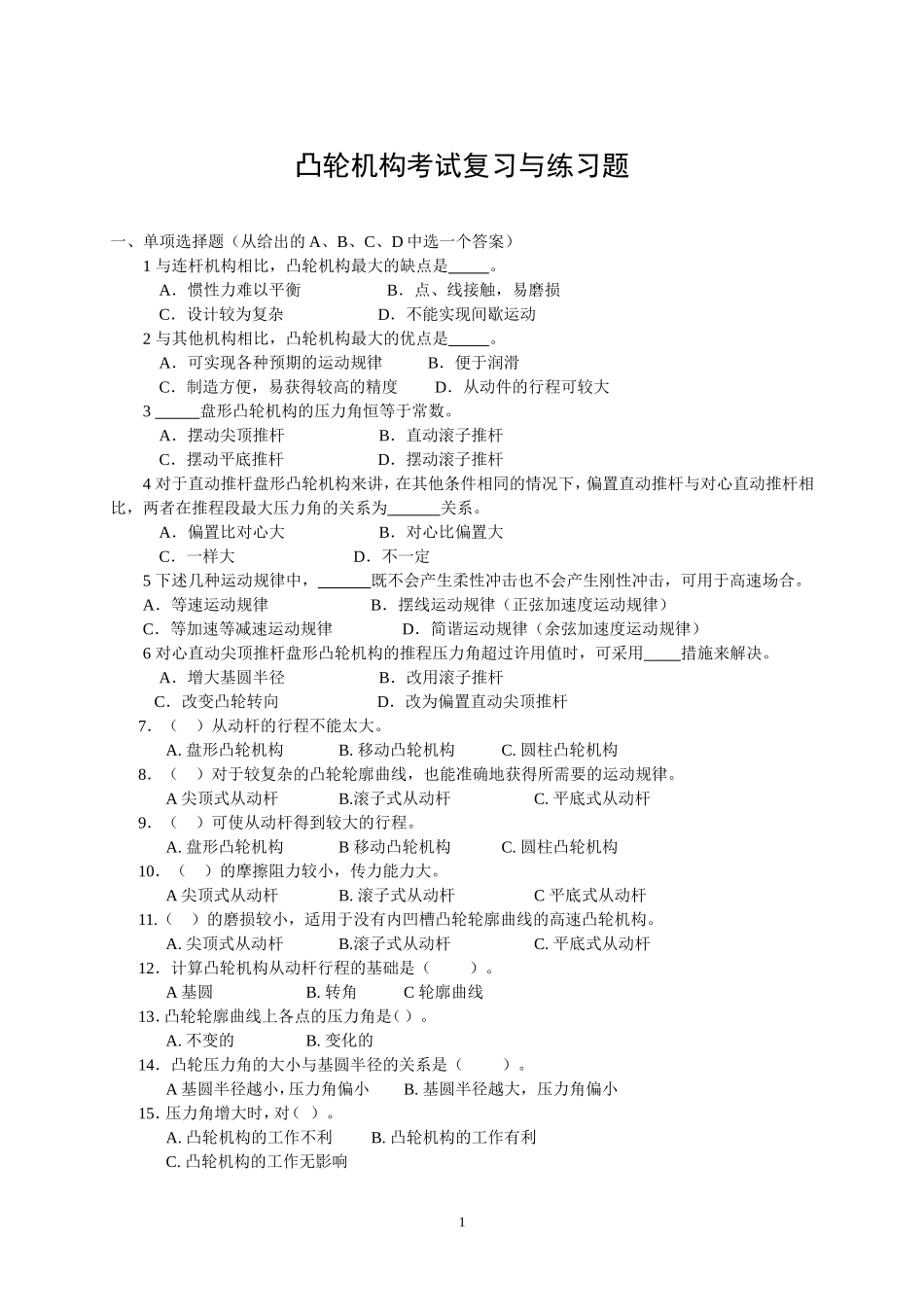

凸轮机构考试复习与练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1与连杆机构相比，凸轮机构最大的缺点是。A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2与其他机构相比，凸轮机构最大的优点是。A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3盘形凸轮机构的压力角恒等于常数。A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。A．偏置比对心大B．对心比偏置大C．一样大D．不一定5下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。A.盘形凸轮机构B.移动凸轮机构C.圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。A尖顶式从动杆B.滚子式从动杆C.平底式从动杆9．（）可使从动杆得到较大的行程。A.盘形凸轮机构B移动凸轮机构C.圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。A尖顶式从动杆B.滚子式从动杆C平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。A.尖顶式从动杆B.滚子式从动杆C.平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。A基圆B.转角C轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。A.不变的B.变化的14．凸轮压力角的大小与基圆半径的关系是（）。A基圆半径越小，压力角偏小B.基圆半径越大，压力角偏小15．压力角增大时，对（）。A.凸轮机构的工作不利B.凸轮机构的工作有利C.凸轮机构的工作无影响116．使用（）的凸轮机构，凸轮的理论轮廓曲线与实际轮廓曲线是不相等的。A尖顶式从动杆B.滚子式从动杆C平底式从动杆17.压力角是指凸轮轮廓曲线上某点的（）。A.切线与从动杆速度方向之间的夹角B.速度方向与从动杆速度方向之间的夹角C.法线方向与从动杆速度方向之间的夹角18．为了保证从动杆的工作顺利，凸轮轮廓曲线推程段的压力角应取（）为好。A.大些B.小些19．为保证滚子从动杆凸轮机构从动杆的运动规律不“失真”，滚子半径应（）。A.小于凸轮理论轮廓曲线外凸部份的最小曲率半径B.小于凸轮实际轮廓曲线外凸部份的最小曲率半径C.大于凸轮理论轮廓曲线外凸部份的最小曲率半径20．从动杆的运动速度规律，与从动杆的运动规律是（）。A.同一个概念B.两个不同的概念21．若使凸轮轮廓曲线在任何位置都不变尖，也不变成叉形，则滚子半径必须（）理论轮廓外凸部分的最小曲率半径。A.大于B.小于C.等于22．凸轮轮廓曲线没有凹槽，要求机构传力很大，效率要高，从动杆应选（）。A.尖顶式B.滚子式C.平底式二、填空题1在凸轮机构几种常用的推杆运动规律中，只宜用于低速；和不宜用于高速；而和都可在高速下应用。2滚子推杆盘形凸轮的基圆半径是从到的最短距离。3平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于。4在凸轮机构推杆的四种常用运动规律中，有刚性冲击；、运动规律有柔性冲击；运动规律无冲击。5凸轮机构推杆运动规律的选择原则为：①，②，③。6设计滚子推杆盘形凸轮机构时，若发现工作廓线有变尖现象，则在尺寸参数改变上应采用的措施是，。7在设计直动滚子推杆盘形凸轮机构的工作廓线时发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是。8设计凸轮机构时，若量得其中某点的压力角超过许用值，可以用使压力角减小。9．凸轮机构能使从动件按照，实现各种复杂的运动。10．凸轮机构是副机构。11．凸轮是一个能从动件运动规律，而具有或凹槽的构件。12．凸轮机构主要由，和三个基本构件所组成。13．当凸轮转动时，借助于本身的曲线轮廓，从动件作相应的运动。14．凸轮的轮廓曲线可以按任意选择，因此可...
