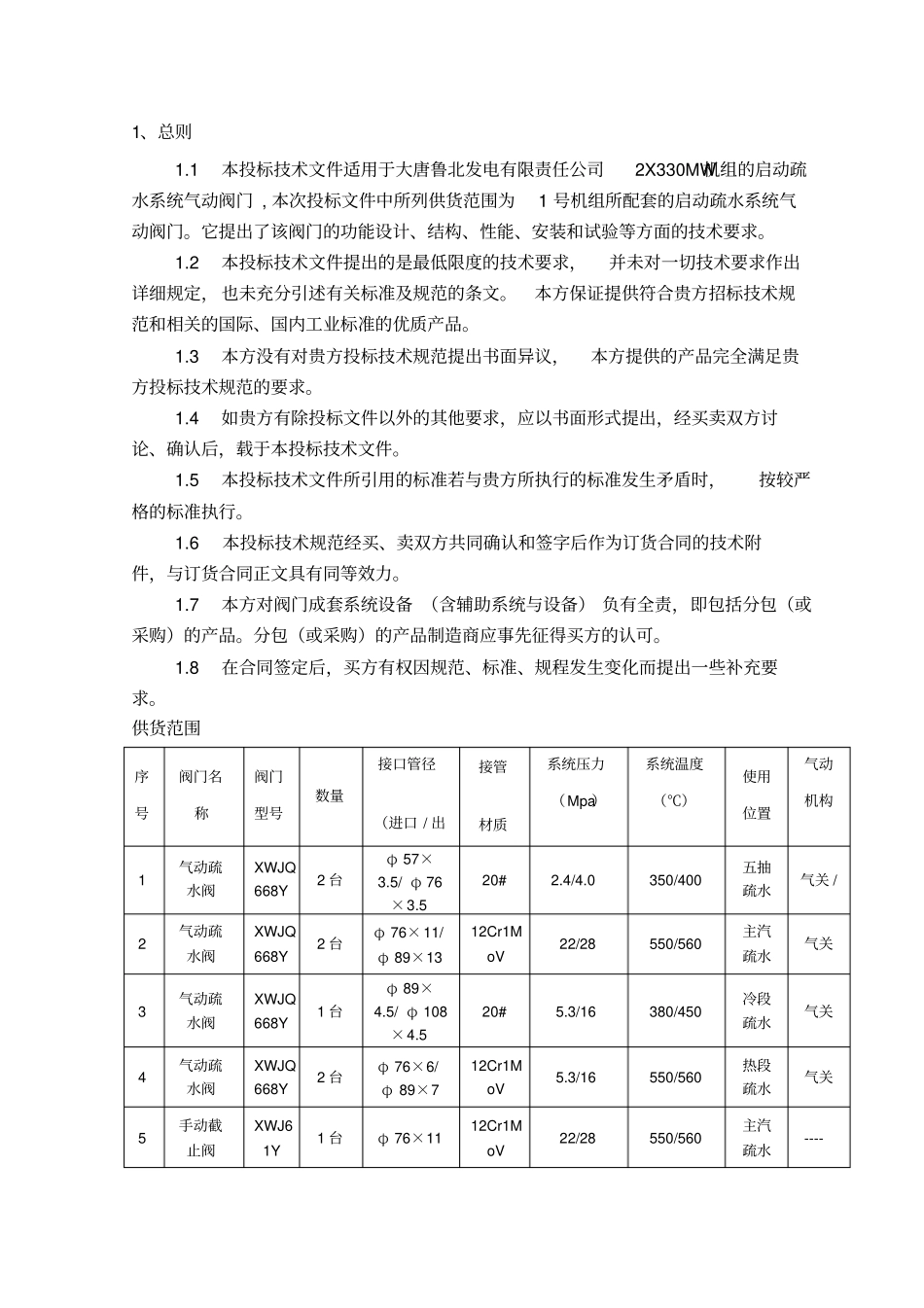

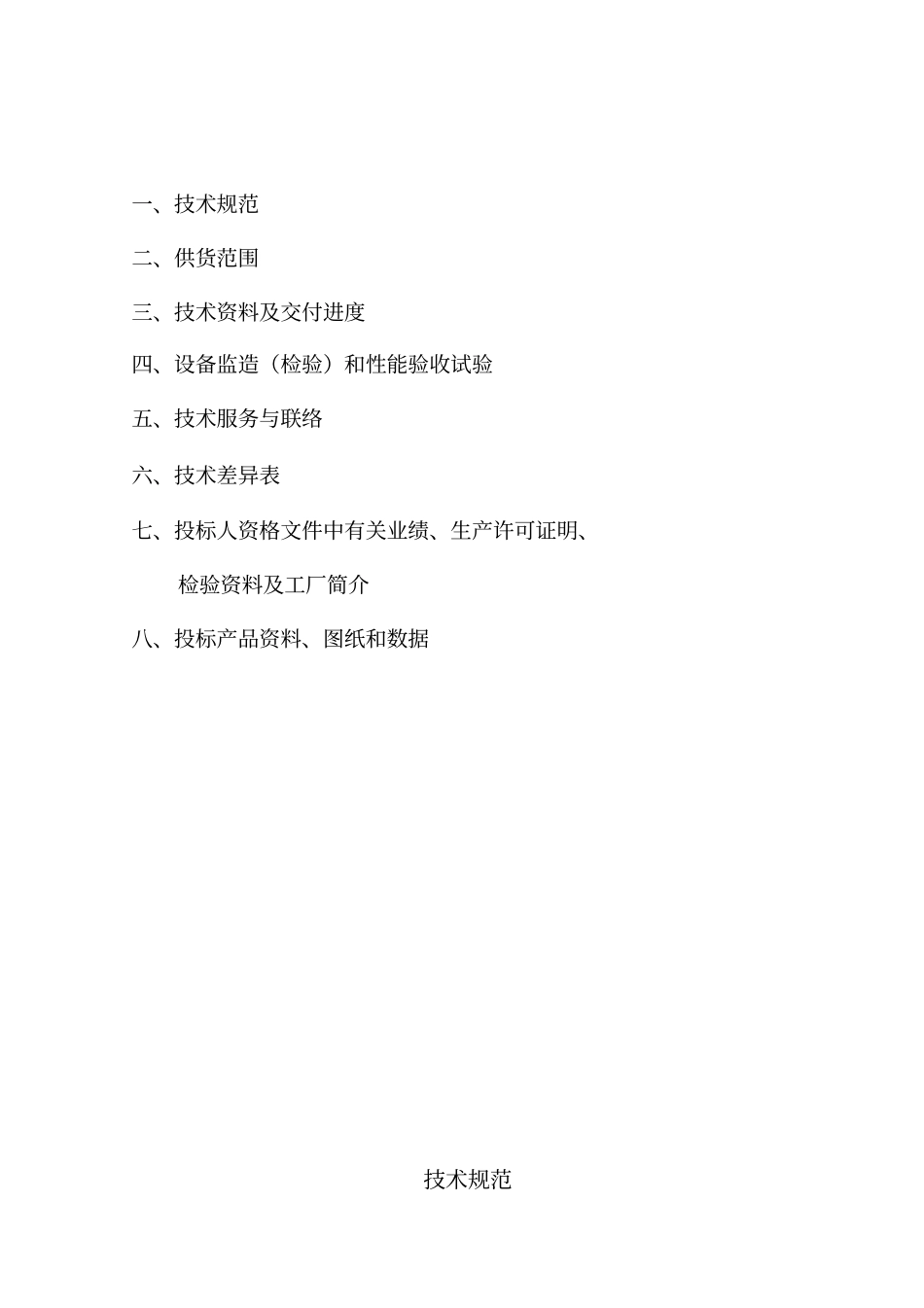

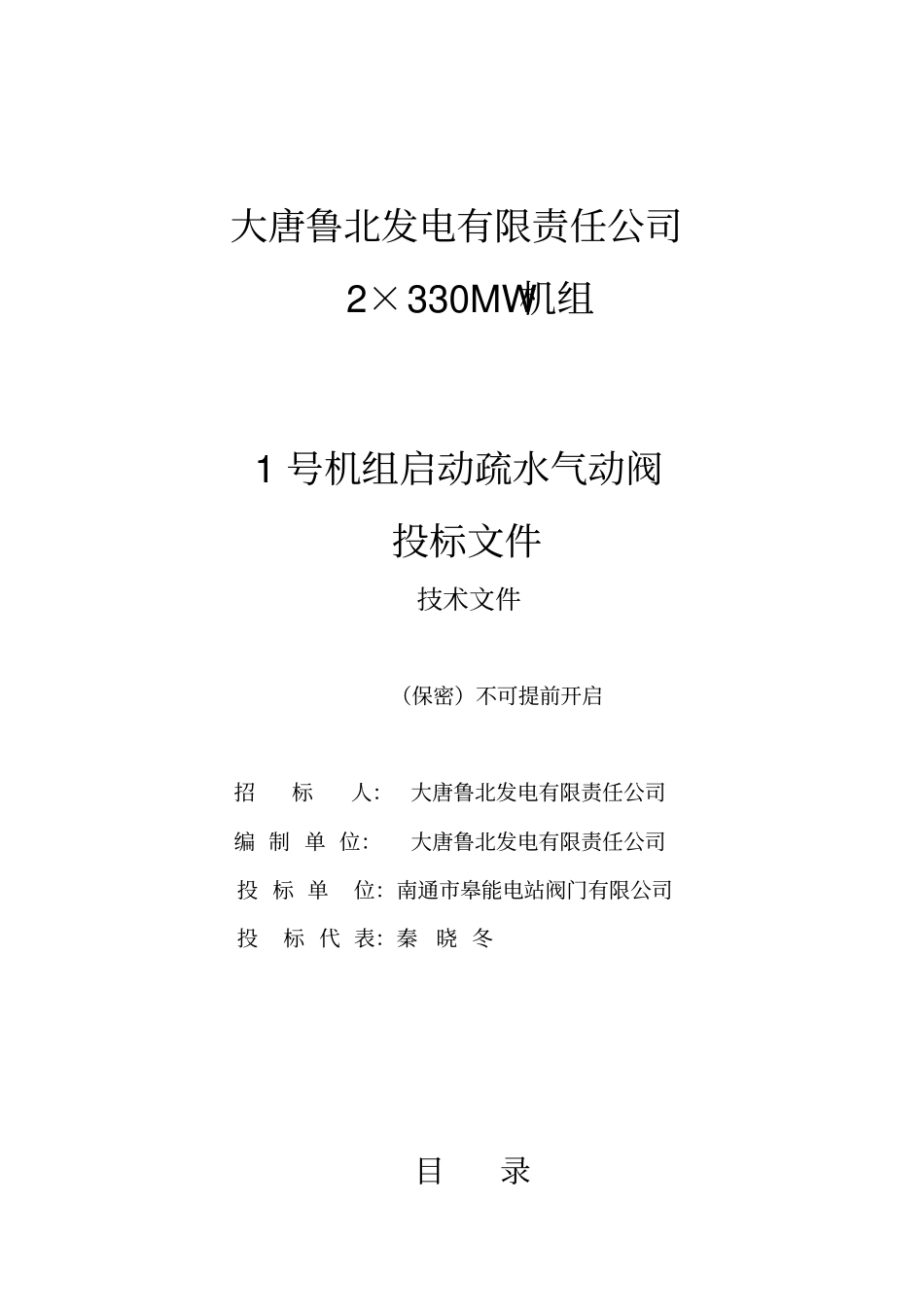

大唐鲁北发电有限责任公司2×330MW机组1 号机组启动疏水气动阀投标文件技术文件招标人：（保密）不可提前开启大唐鲁北发电有限责任公司编 制 单 位：大唐鲁北发电有限责任公司投 标 单位：南通市皋能电站阀门有限公司投标 代 表：秦晓 冬目录一、技术规范二、供货范围三、技术资料及交付进度四、设备监造（检验）和性能验收试验五、技术服务与联络六、技术差异表七、投标人资格文件中有关业绩、生产许可证明、检验资料及工厂简介八、投标产品资料、图纸和数据技术规范1、总则1.1 本投标技术文件适用于大唐鲁北发电有限责任公司2X330MW机组的启动疏水系统气动阀门 , 本次投标文件中所列供货范围为1 号机组所配套的启动疏水系统气动阀门。它提出了该阀门的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本投标技术文件提出的是最低限度的技术要求，并未对一切技术要求作出详细规定， 也未充分引述有关标准及规范的条文。本方保证提供符合贵方招标技术规范和相关的国际、国内工业标准的优质产品。1.3 本方没有对贵方投标技术规范提出书面异议，本方提供的产品完全满足贵方投标技术规范的要求。1.4 如贵方有除投标文件以外的其他要求，应以书面形式提出，经买卖双方讨论、确认后，载于本投标技术文件。1.5 本投标技术文件所引用的标准若与贵方所执行的标准发生矛盾时，按较严格的标准执行。1.6 本投标技术规范经买、卖双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。1.7 本方对阀门成套系统设备 （含辅助系统与设备） 负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得买方的认可。1.8 在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求。供货范围序号阀门名称阀门型号数量接口管径（进口 / 出接管材质系统压力（Mpa）系统温度（℃）使用位置气动机构1 气动疏水阀XWJQ668Y 2 台φ 57×3.5/ φ 76×3.5 20# 2.4/4.0 350/400 五抽疏水气关 / 2 气动疏水阀XWJQ668Y 2 台φ 76×11/φ 89×13 12Cr1MoV 22/28 550/560 主汽疏水气关3 气动疏水阀XWJQ668Y 1 台φ 89×4.5/ φ 108×4.5 20# 5.3/16 380/450 冷段疏水气关4 气动疏水阀XWJQ668Y 2 台φ 76×6/φ 89×7 12Cr1MoV 5.3/16 550/560 热段疏水气关5 手动截止阀XWJ61Y 1 台φ 76×11 12Cr1MoV 22/28 550/560 主汽疏水---- 技术要求3.1...
