老化调试通用工艺1

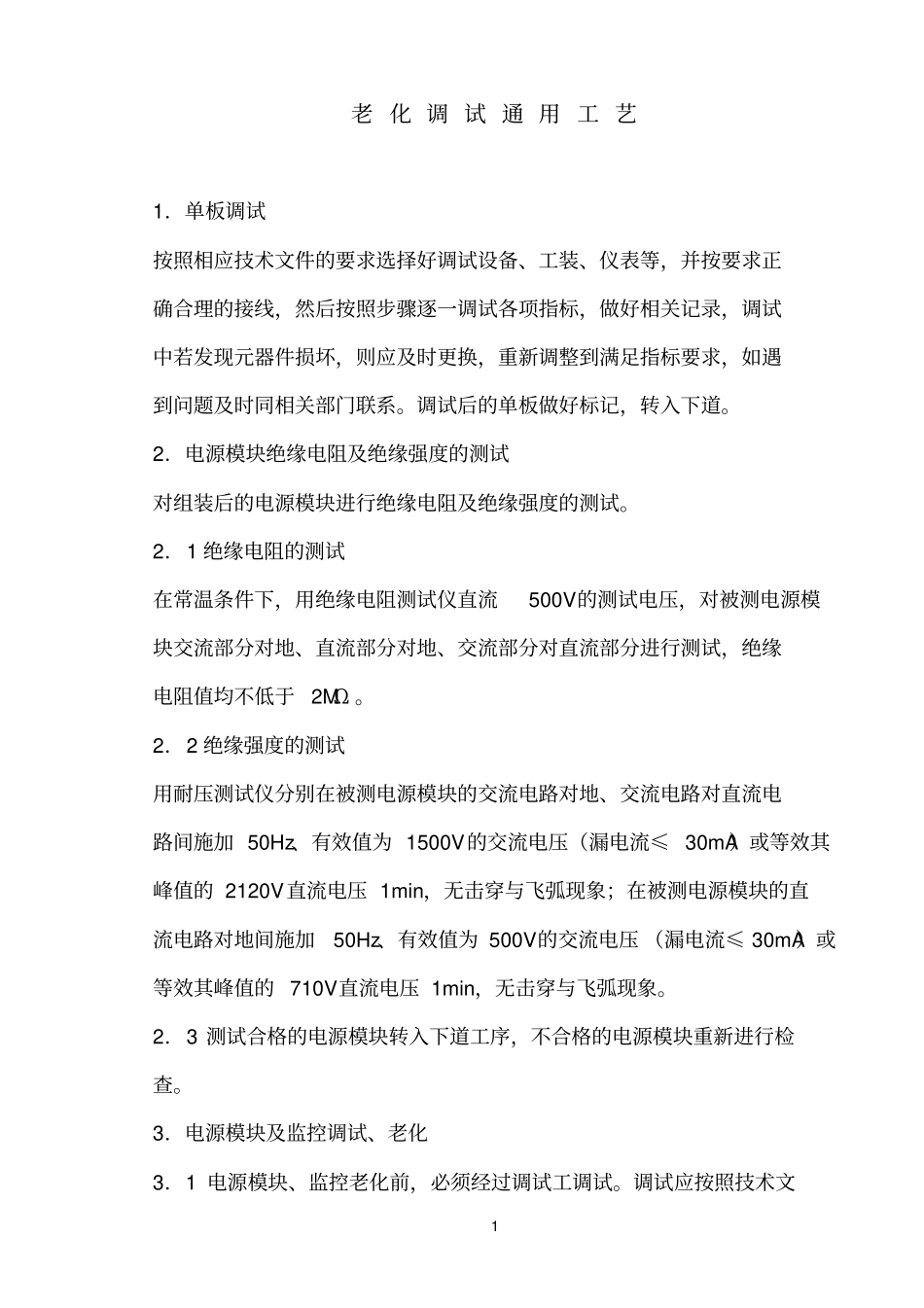

1 老 化 调 试 通 用 工 艺1．单板调试按照相应技术文件的要求选择好调试设备、工装、仪表等，并按要求正确合理的接线，然后按照步骤逐一调试各项指标，做好相关记录，调试中若发现元器件损坏，则应及时更换，重新调整到满足指标要求，如遇到问题及时同相关部门联系。调试后的单板做好标记，转入下道。2．电源模块绝缘电阻及绝缘强度的测试对组装后的电源模块进行绝缘电阻及绝缘强度的测试。2．1 绝缘电阻的测试在常温条件下，用绝缘电阻测试仪直流500V的测试电压，对被测电源模块交流部分对地、直流部分对地、交流部分对直流部分进行测试，绝缘电阻值均不低于2MΩ 。2．2 绝缘强度的测试用耐压测试仪分别在被测电源模块的交流电路对地、交流电路对直流电路间施加 50Hz、有效值为 1500V的交流电压（漏电流≤ 30mA）或等效其峰值的 2120V直流电压 1min，无击穿与飞弧现象；在被测电源模块的直流电路对地间施加50Hz、有效值为 500V的交流电压 （漏电流≤ 30mA）或等效其峰值的 710V直流电压 1min，无击穿与飞弧现象。2．3 测试合格的电源模块转入下道工序，不合格的电源模块重新进行检查。3．电源模块及监控调试、老化3．1 电源模块、监控老化前，必须经过调试工调试。调试应按照技术文2 件的要求选择好调试设备、工装、仪表等，并按要求正确合理的接线，然后按照步骤逐一调试各项指标，做好相关记录，调试中若发现元器件损坏，则应及时更换，重新调整到满足指标要求，如遇到问题及时同相关部门联系。调试后的电源模块、监控做好标记，转入老化工序。3．2 电源模块老化温度应保持在高温40±2℃，老化时间为连续 24 小时，如遇特殊情况中断老化时，则应追加相同的老化中断时间。模块老化负载不低于 70%。在老化过程中或老化后，若发现元器件损坏，则应及时更换，重新调整到满足指标要求，再重新做加电老化。将老化记录填入模块老化记录表。3．3 老化后的电源模块重新调测各项指标后，送检验部门检验，并填写相关记录。4．整机（系统）老化4．1 将监控、电源模块装入整机，按技术要求逐一测试各项指标后进行老化，老化温度为常温， 老化时间应连续， 不少于 4 小时，负载大于 70%。在老化过程中，人为开关机一次，关与开间隔时间为1-2 分钟。如遇某种原因中断老化，应追加相同的老化中断时间。将老化记录填入随工单。4．2 老化过程中如发生故障，由测试人员进行维修，重新调整到满足指标要求，再重新做加电老化....
