耐张线夹及接续管主要技术参数

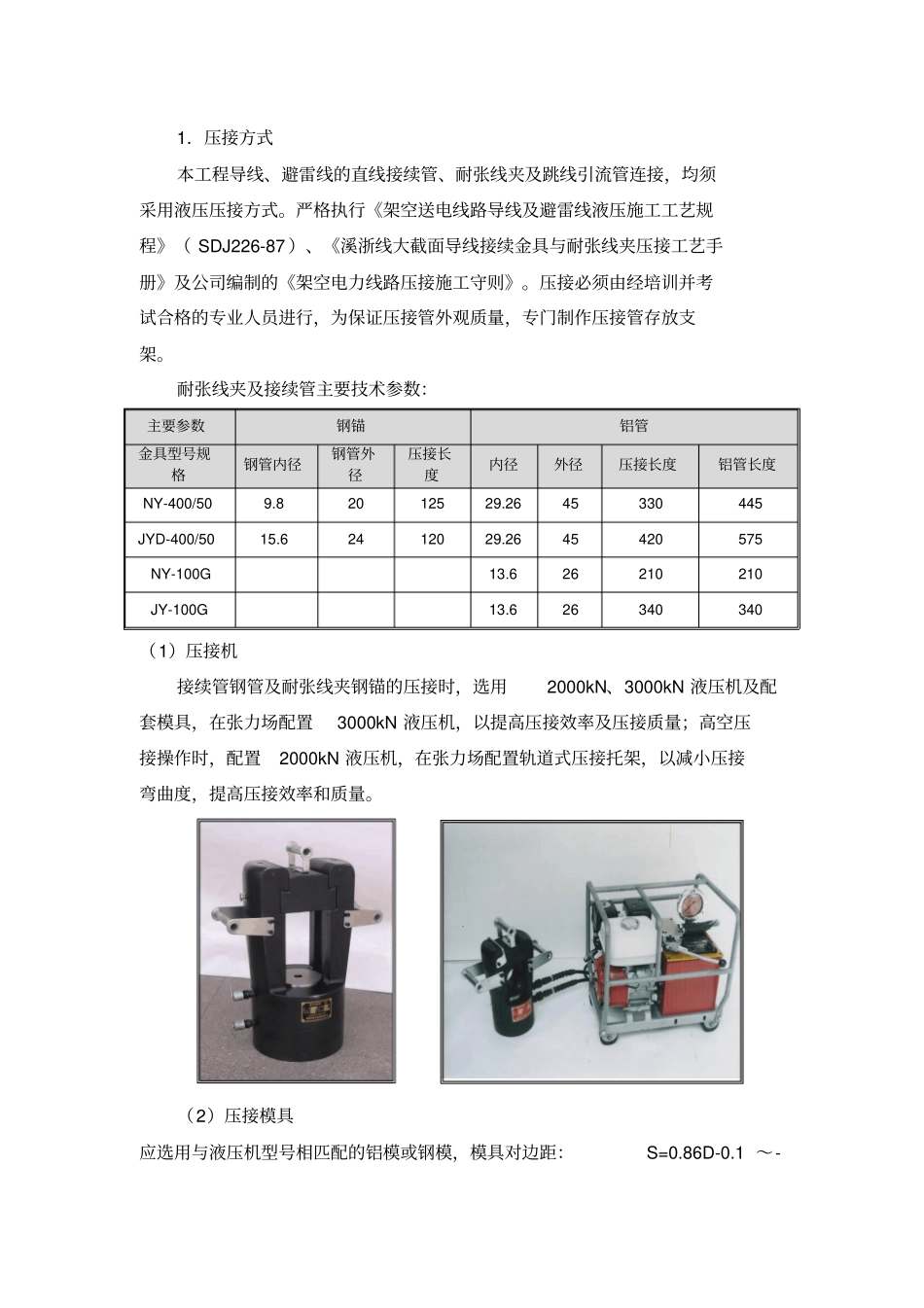

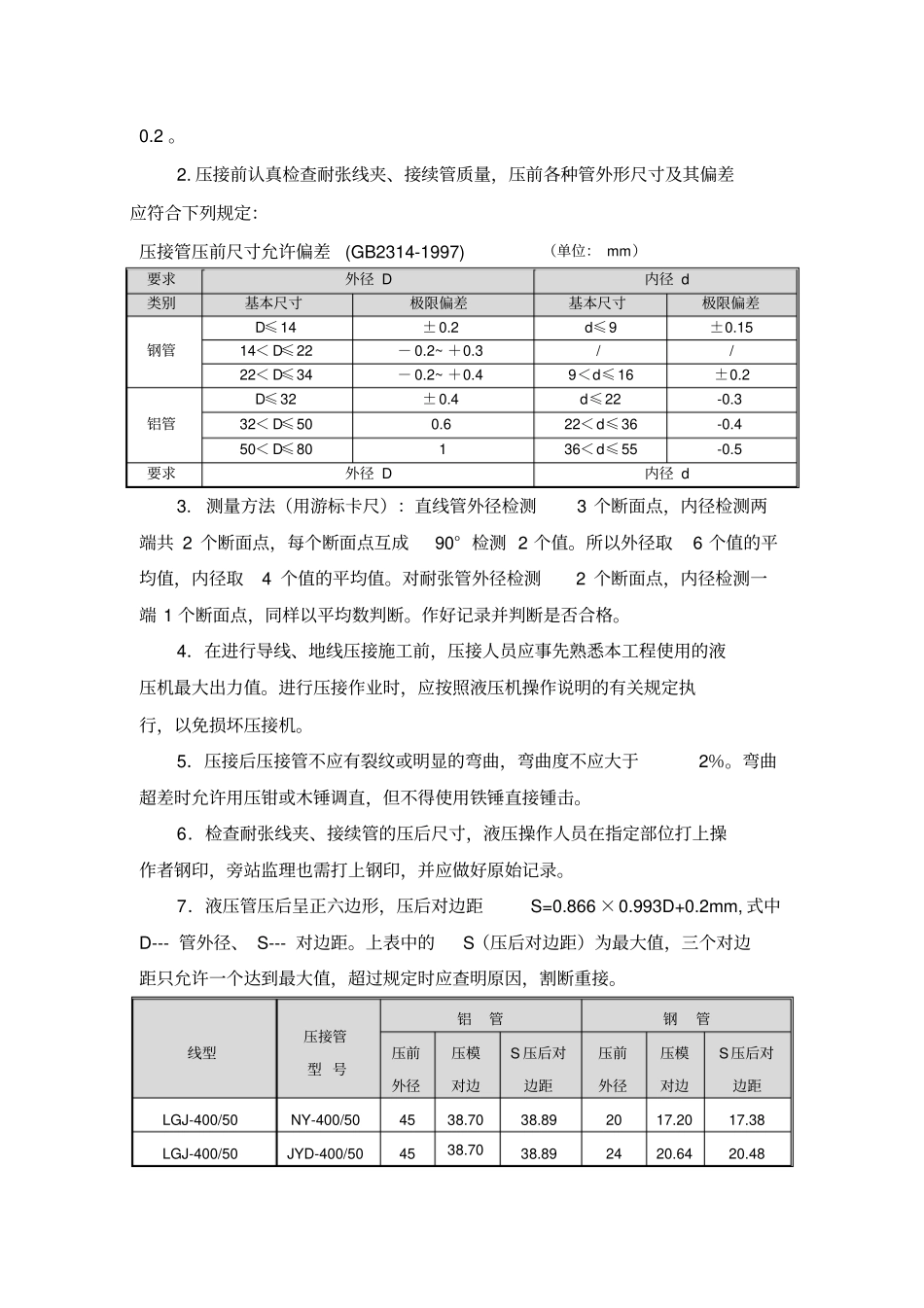

1．压接方式本工程导线、避雷线的直线接续管、耐张线夹及跳线引流管连接，均须采用液压压接方式。严格执行《架空送电线路导线及避雷线液压施工工艺规程》（ SDJ226-87 ）、《溪浙线大截面导线接续金具与耐张线夹压接工艺手册》及公司编制的《架空电力线路压接施工守则》。压接必须由经培训并考试合格的专业人员进行，为保证压接管外观质量，专门制作压接管存放支架。耐张线夹及接续管主要技术参数：（1）压接机接续管钢管及耐张线夹钢锚的压接时，选用2000kN、3000kN 液压机及配套模具，在张力场配置3000kN 液压机，以提高压接效率及压接质量；高空压接操作时，配置2000kN 液压机，在张力场配置轨道式压接托架，以减小压接弯曲度，提高压接效率和质量。（2）压接模具应选用与液压机型号相匹配的铝模或钢模，模具对边距：S=0.86D-0.1 ～-主要参数钢锚铝管金具型号规格钢管内径钢管外径压接长度内径外径压接长度铝管长度NY-400/50 9.8 20 125 29.26 45 330 445 JYD-400/50 15.6 24 120 29.26 45 420 575 NY-100G 13.6 26 210 210 JY-100G 13.6 26 340 340 0.2 。2. 压接前认真检查耐张线夹、接续管质量，压前各种管外形尺寸及其偏差应符合下列规定：压接管压前尺寸允许偏差(GB2314-1997)（单位： mm）要求外径 D 内径 d 类别基本尺寸极限偏差基本尺寸极限偏差钢管D≤14 ±0.2 d≤9 ±0.15 14＜ D≤22 － 0.2~ ＋0.3 / / 22＜ D≤34 － 0.2~ ＋0.4 9＜d≤16 ±0.2 铝管D≤32 ±0.4 d≤22 -0.3 32＜ D≤50 0.6 22＜d≤36 -0.4 50＜ D≤80 1 36＜d≤55 -0.5 要求外径 D 内径 d 3. 测量方法（用游标卡尺）：直线管外径检测3 个断面点，内径检测两端共 2 个断面点，每个断面点互成90° 检测 2 个值。所以外径取6 个值的平均值，内径取4 个值的平均值。对耐张管外径检测2 个断面点，内径检测一端 1 个断面点，同样以平均数判断。作好记录并判断是否合格。4．在进行导线、地线压接施工前，压接人员应事先熟悉本工程使用的液压机最大出力值。进行压接作业时，应按照液压机操作说明的有关规定执行，以免损坏压接机。5．压接后压接管不应有裂纹或明显的弯曲，弯曲度不应大于2％。弯曲超差时允许用压钳或木锤调直，但不得使用铁锤直接锺击。6．检查耐张线夹、接续管的压后尺寸，液压操作人员在指定部位打上操作者钢印，旁站监理也需打上钢印，并应做好原始记录。7．液...
