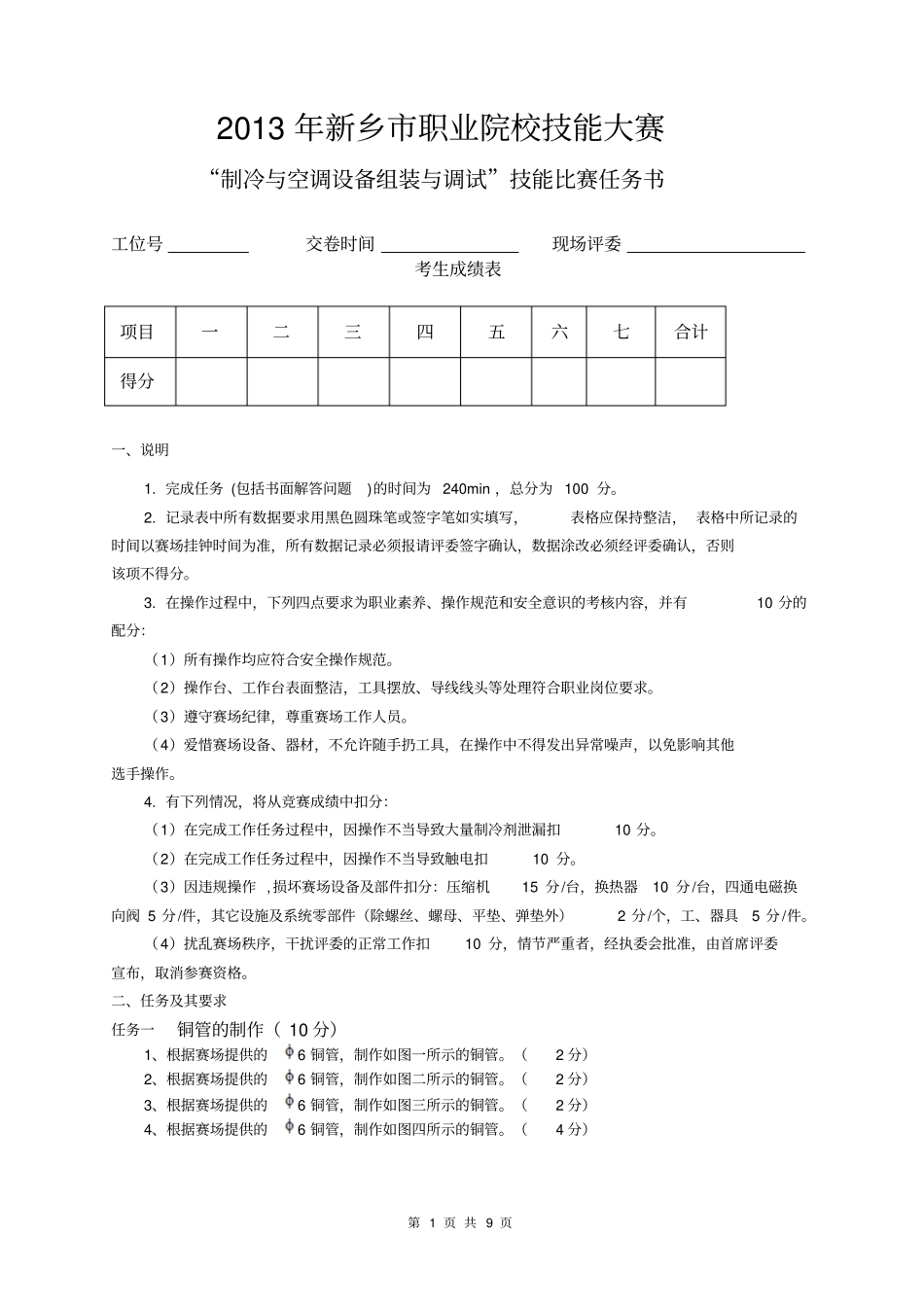

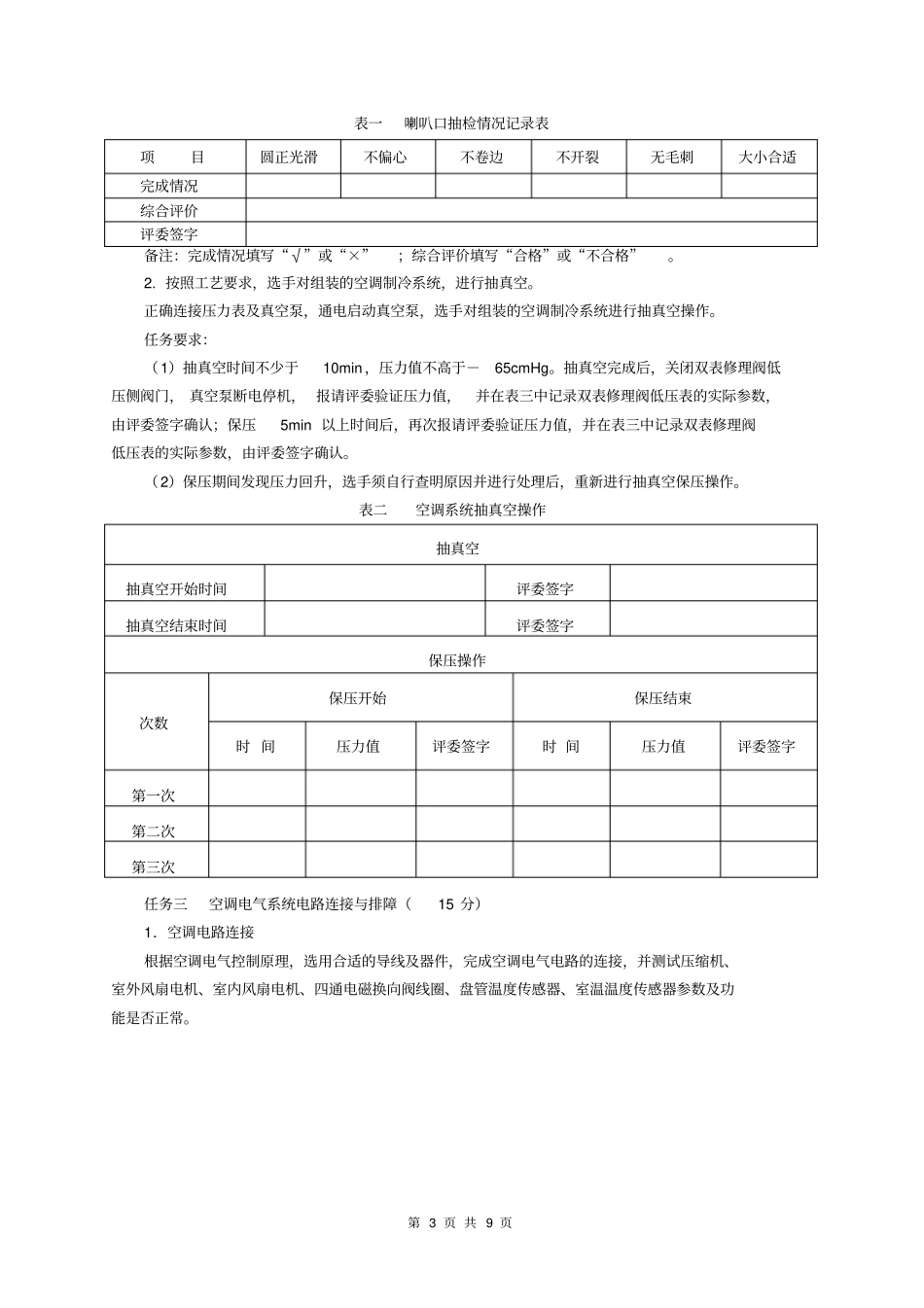

第 1 页 共 9 页2013 年新乡市职业院校技能大赛“制冷与空调设备组装与调试”技能比赛任务书工位号交卷时间现场评委考生成绩表项目一二三四五六七合计得分一、说明1. 完成任务 (包括书面解答问题)的时间为 240min ，总分为 100 分。2. 记录表中所有数据要求用黑色圆珠笔或签字笔如实填写，表格应保持整洁， 表格中所记录的时间以赛场挂钟时间为准，所有数据记录必须报请评委签字确认，数据涂改必须经评委确认，否则该项不得分。3. 在操作过程中，下列四点要求为职业素养、操作规范和安全意识的考核内容，并有10 分的配分：（1）所有操作均应符合安全操作规范。（2）操作台、工作台表面整洁，工具摆放、导线线头等处理符合职业岗位要求。（3）遵守赛场纪律，尊重赛场工作人员。（4）爱惜赛场设备、器材，不允许随手扔工具，在操作中不得发出异常噪声，以免影响其他选手操作。4. 有下列情况，将从竞赛成绩中扣分：（1）在完成工作任务过程中，因操作不当导致大量制冷剂泄漏扣10 分。（2）在完成工作任务过程中，因操作不当导致触电扣10 分。（3）因违规操作 ,损坏赛场设备及部件扣分：压缩机15 分/台，换热器10 分/台，四通电磁换向阀 5 分/件，其它设施及系统零部件（除螺丝、螺母、平垫、弹垫外）2 分/个，工、器具5 分/件。（4）扰乱赛场秩序，干扰评委的正常工作扣10 分，情节严重者，经执委会批准，由首席评委宣布，取消参赛资格。二、任务及其要求任务一铜管的制作（ 10 分）1、根据赛场提供的6 铜管，制作如图一所示的铜管。（2 分）2、根据赛场提供的6 铜管，制作如图二所示的铜管。（2 分）3、根据赛场提供的6 铜管，制作如图三所示的铜管。（2 分）4、根据赛场提供的6 铜管，制作如图四所示的铜管。（4 分）第 2 页 共 9 页图一图二图三图四任务二热泵型分体空调器制冷系统的组装与调试（30 分）1．按照大赛提供的THRHZK-1 型“现代制冷与空调系统技能实训装置”（以下简称 “装置” ）平台上，结合实际热泵型分体式空调器（以下简称“空调器 ” ）的结构特点，完成空调器制冷系统的组装。任务要求：（1）根据赛场提供的器材，合理选用工具，自行设计压缩机高压输出到四通阀之间的管道，压缩机低压回气到四通阀之间的管道，要求设计的管道符合降噪减振的目的；要求选手在制作管件过程中，应报请评委抽检喇叭口制作质量，并由评委在表一中签字确认。（2）依据实际家用空调器室外机组的结构...
