脚手架技术交底记录VIP专享

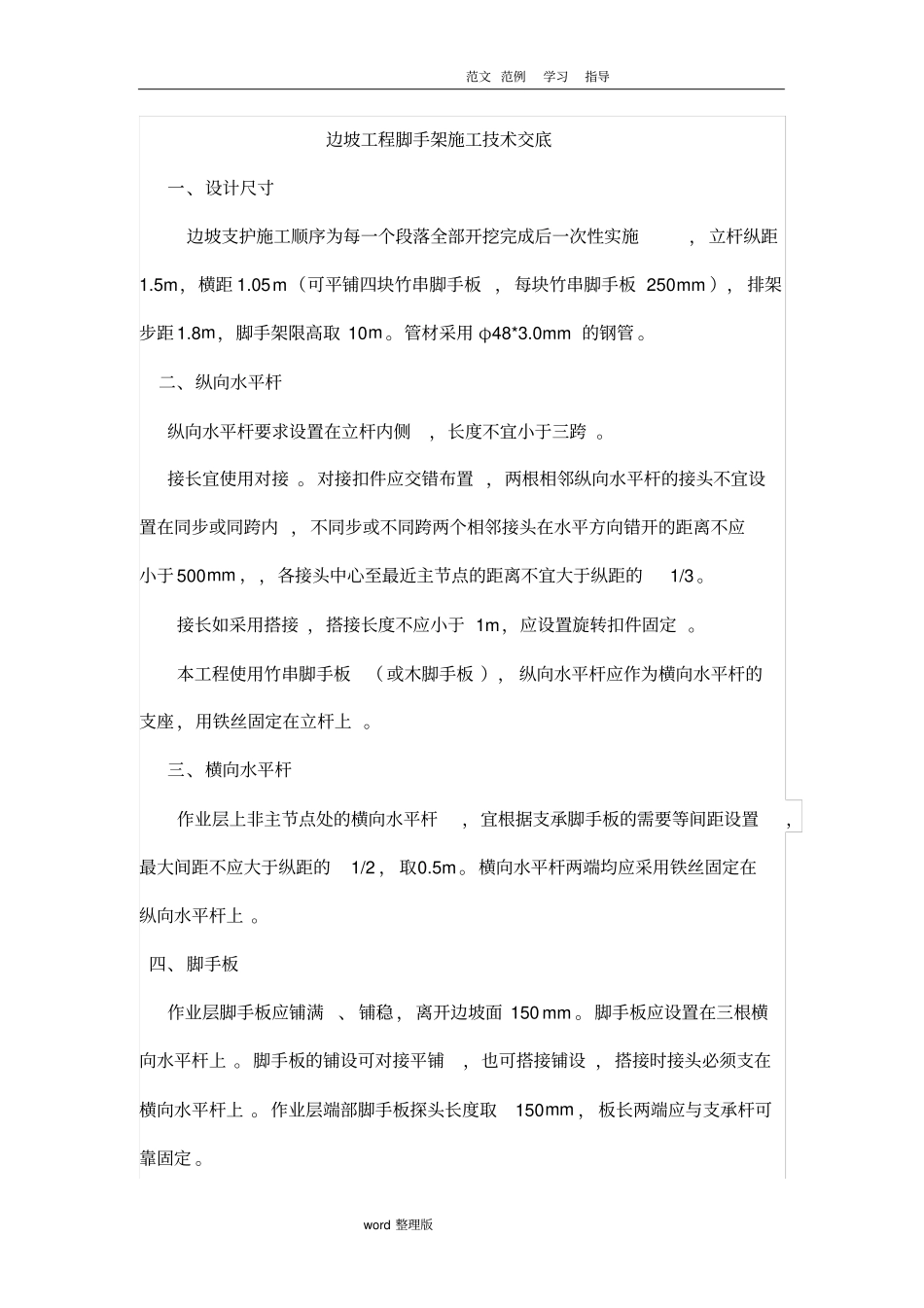

范文 范例学习指导word 整理版边坡工程脚手架施工技术交底一、设计尺寸边坡支护施工顺序为每一个段落全部开挖完成后一次性实施，立杆纵距1.5m，横距 1.05m（可平铺四块竹串脚手板 ，每块竹串脚手板 250mm ）， 排架步距 1.8m，脚手架限高取 10m 。管材采用 φ48*3.0mm 的钢管 。二、纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨 。接长宜使用对接 。对接扣件应交错布置 ，两根相邻纵向水平杆的接头不宜设置在同步或同跨内 ，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm ，，各接头中心至最近主节点的距离不宜大于纵距的1/3 。接长如采用搭接 ，搭接长度不应小于 1m，应设置旋转扣件固定 。本工程使用竹串脚手板（ 或木脚手板 ）， 纵向水平杆应作为横向水平杆的支座 ，用铁丝固定在立杆上 。三、横向水平杆作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2 ， 取0.5m 。横向水平杆两端均应采用铁丝固定在纵向水平杆上 。四、脚手板作业层脚手板应铺满、 铺稳 ，离开边坡面 150 mm 。脚手板应设置在三根横向水平杆上 。脚手板的铺设可对接平铺，也可搭接铺设 ，搭接时接头必须支在横向水平杆上 。作业层端部脚手板探头长度取150mm ， 板长两端应与支承杆可靠固定 。范文 范例学习指导word 整理版五、立杆内立杆距边坡坡脚 400 mm 。 每根立杆底部应设置垫板。 相邻立杆的对接扣件不得在同一高度内 。下端第一根立杆交错用 6m 杆和 3m 杆相互错开 。六、剪刀撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按 45 °控制 。每道剪刀撑宽度不应小于2跨。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应设置旋转扣件固定 。见下图落地脚手架正立面图七、扣件螺栓拧紧扭力矩不应小于 40N.m ，且不应大于 65N.m。主节点处固定横向水平杆、纵向水平杆 、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm 。对接扣件开口应朝上或朝内。各杆件范文 范例学习指导word 整理版端头伸出扣件盖板边缘的长度不应小于100mm 。八、基础高边坡脚手架基础应尽量位于完整岩石上或能承受整个脚手架自重和施工需求的稳定基础面上 。底部通长设置木垫板宽200mm ，厚50mm ，地基承载力标准值按碎石回填夯实取 240kN/m 2。九、脚手架步道从边坡一侧沿架体内搭设临时简易上人步道...
