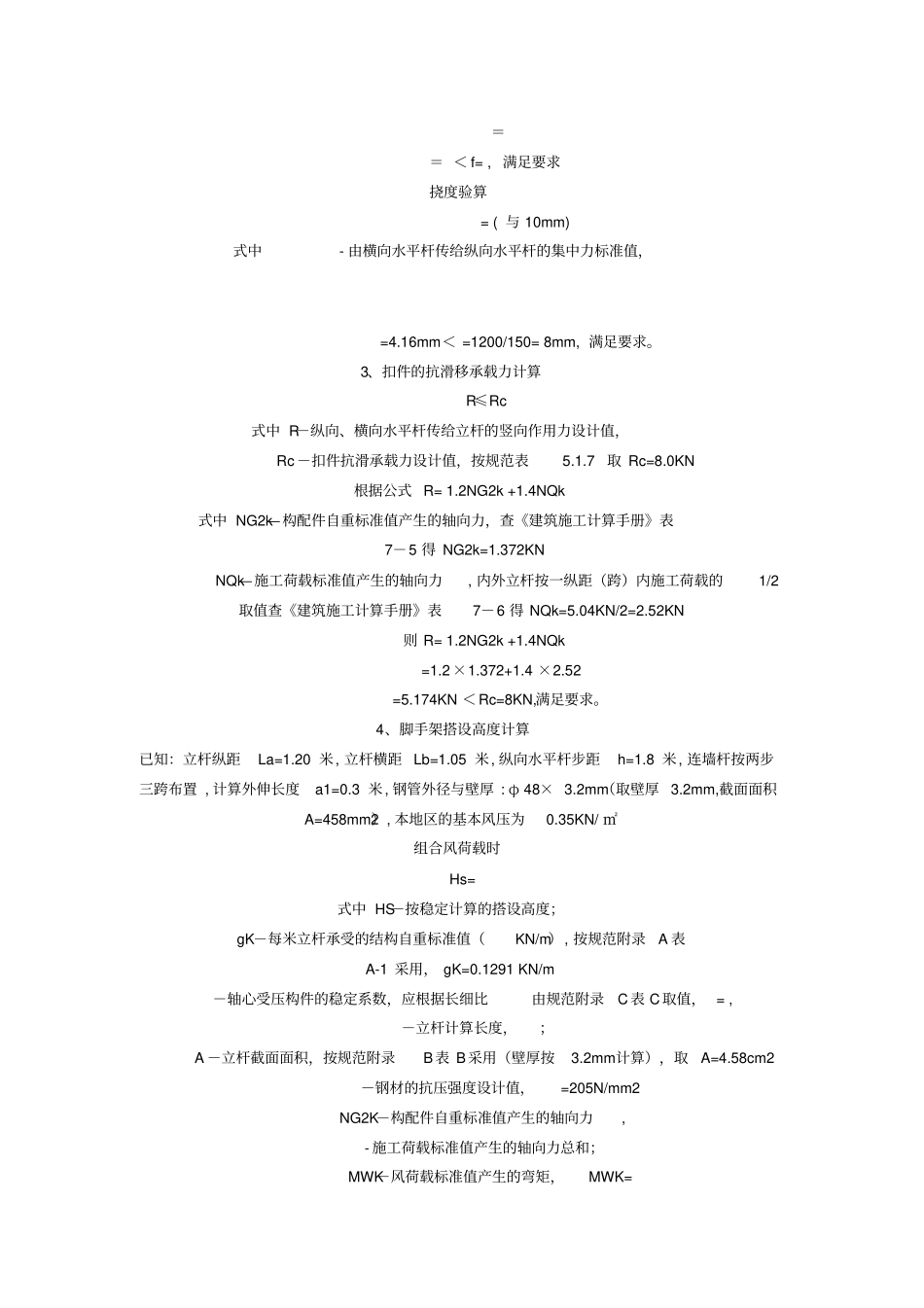

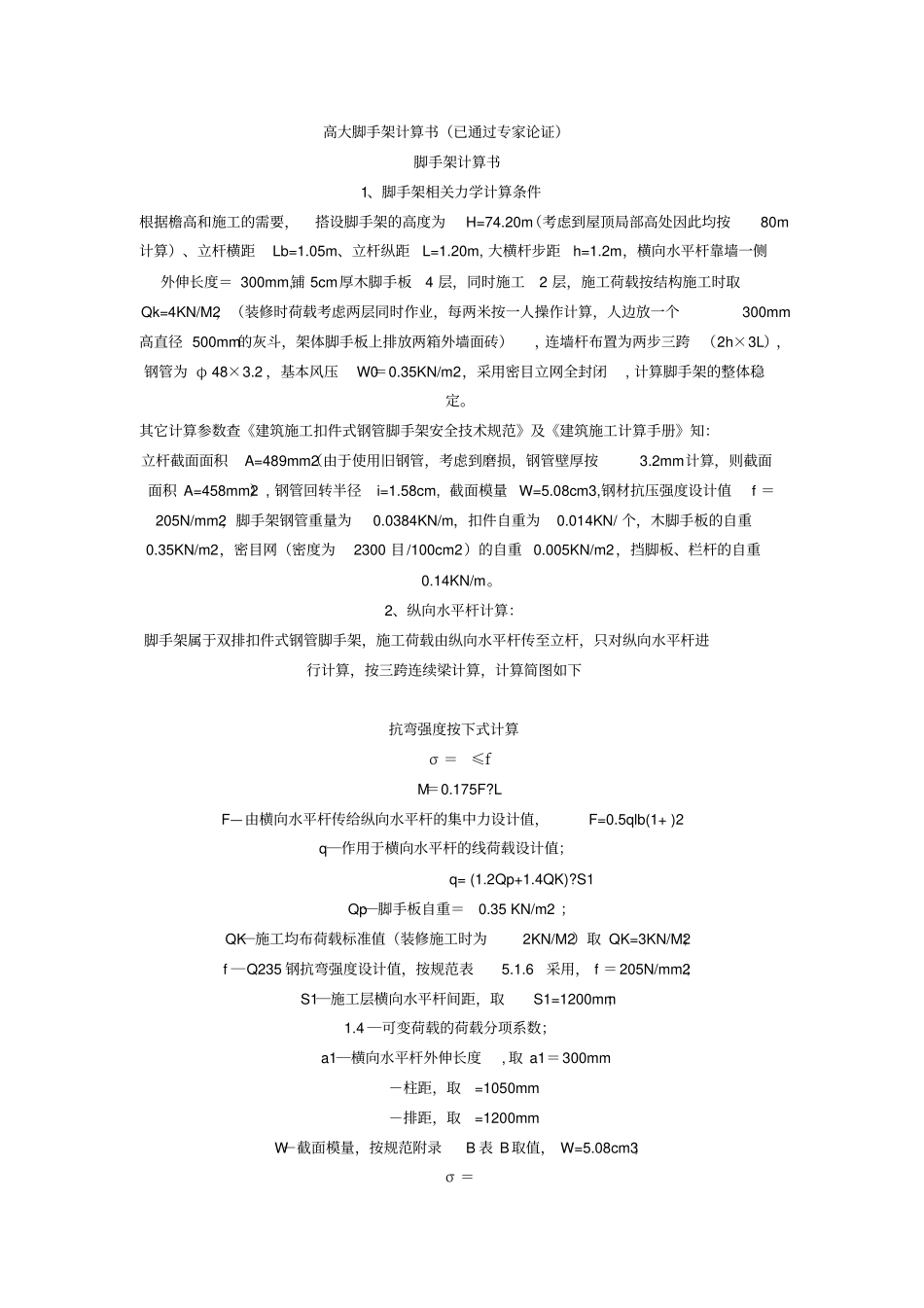

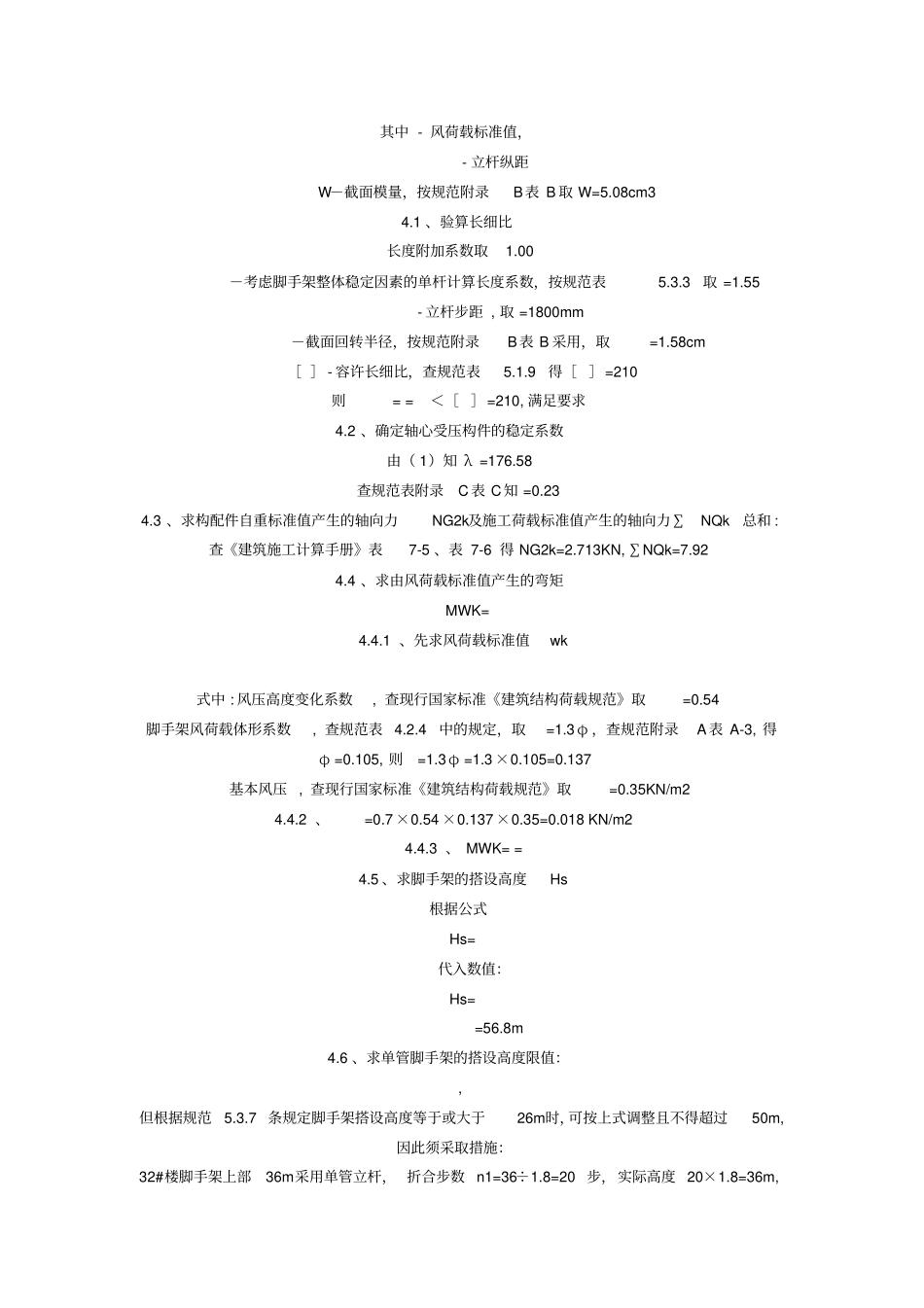

高大脚手架计算书（已通过专家论证）脚手架计算书1、脚手架相关力学计算条件根据檐高和施工的需要，搭设脚手架的高度为H=74.20m（考虑到屋顶局部高处因此均按80m计算）、立杆横距Lb=1.05m、立杆纵距L=1.20m, 大横杆步距h=1.2m，横向水平杆靠墙一侧外伸长度＝ 300mm,铺 5cm厚木脚手板4 层，同时施工2 层，施工荷载按结构施工时取Qk=4KN/M2，（装修时荷载考虑两层同时作业，每两米按一人操作计算，人边放一个300mm高直径 500mm的灰斗，架体脚手板上排放两箱外墙面砖），连墙杆布置为两步三跨 （2h×3L），钢管为 φ 48×3.2 ，基本风压W0＝0.35KN/m2，采用密目立网全封闭, 计算脚手架的整体稳定。其它计算参数查《建筑施工扣件式钢管脚手架安全技术规范》及《建筑施工计算手册》知：立杆截面面积A=489mm2（由于使用旧钢管，考虑到磨损，钢管壁厚按3.2mm计算，则截面面积 A=458mm2）, 钢管回转半径i=1.58cm, 截面模量 W=5.08cm3,钢材抗压强度设计值f ＝205N/mm2，脚手架钢管重量为0.0384KN/m，扣件自重为0.014KN/ 个，木脚手板的自重0.35KN/m2，密目网（密度为2300 目/100cm2）的自重 0.005KN/m2，挡脚板、栏杆的自重0.14KN/m。2、纵向水平杆计算：脚手架属于双排扣件式钢管脚手架，施工荷载由纵向水平杆传至立杆，只对纵向水平杆进行计算，按三跨连续梁计算，计算简图如下抗弯强度按下式计算σ ＝≤fM＝0.175F?LF—由横向水平杆传给纵向水平杆的集中力设计值，F=0.5qlb(1+ )2 q―作用于横向水平杆的线荷载设计值；q= (1.2Qp+1.4QK)?S1Qp―脚手板自重＝0.35 KN/m2 ；QK―施工均布荷载标准值（装修施工时为2KN/M2）取 QK=3KN/M2；f ―Q235 钢抗弯强度设计值，按规范表5.1.6采用， f ＝205N/mm2；S1―施工层横向水平杆间距，取S1=1200mm；1.4 ―可变荷载的荷载分项系数；a1―横向水平杆外伸长度, 取 a1＝300mm －柱距，取 =1050mm －排距，取 =1200mm W－截面模量，按规范附录B 表 B取值， W=5.08cm3；σ ＝＝＝ ＜ f= , 满足要求挠度验算= ( 与 10mm) 式中- 由横向水平杆传给纵向水平杆的集中力标准值， =4.16mm＜ =1200/150= 8mm, 满足要求。3、扣件的抗滑移承载力计算R≤Rc式中 R－纵向、横向水平杆传给立杆的竖向作用力设计值， Rc －扣件抗滑承载力设计值，按规范表5.1.7取 Rc=8.0KN 根据公式 R= 1.2NG2k +1.4NQk 式中 NG2k—构配件自重标准值产生的轴向力，查《建筑施工计算手...
