膨胀锚拴计算

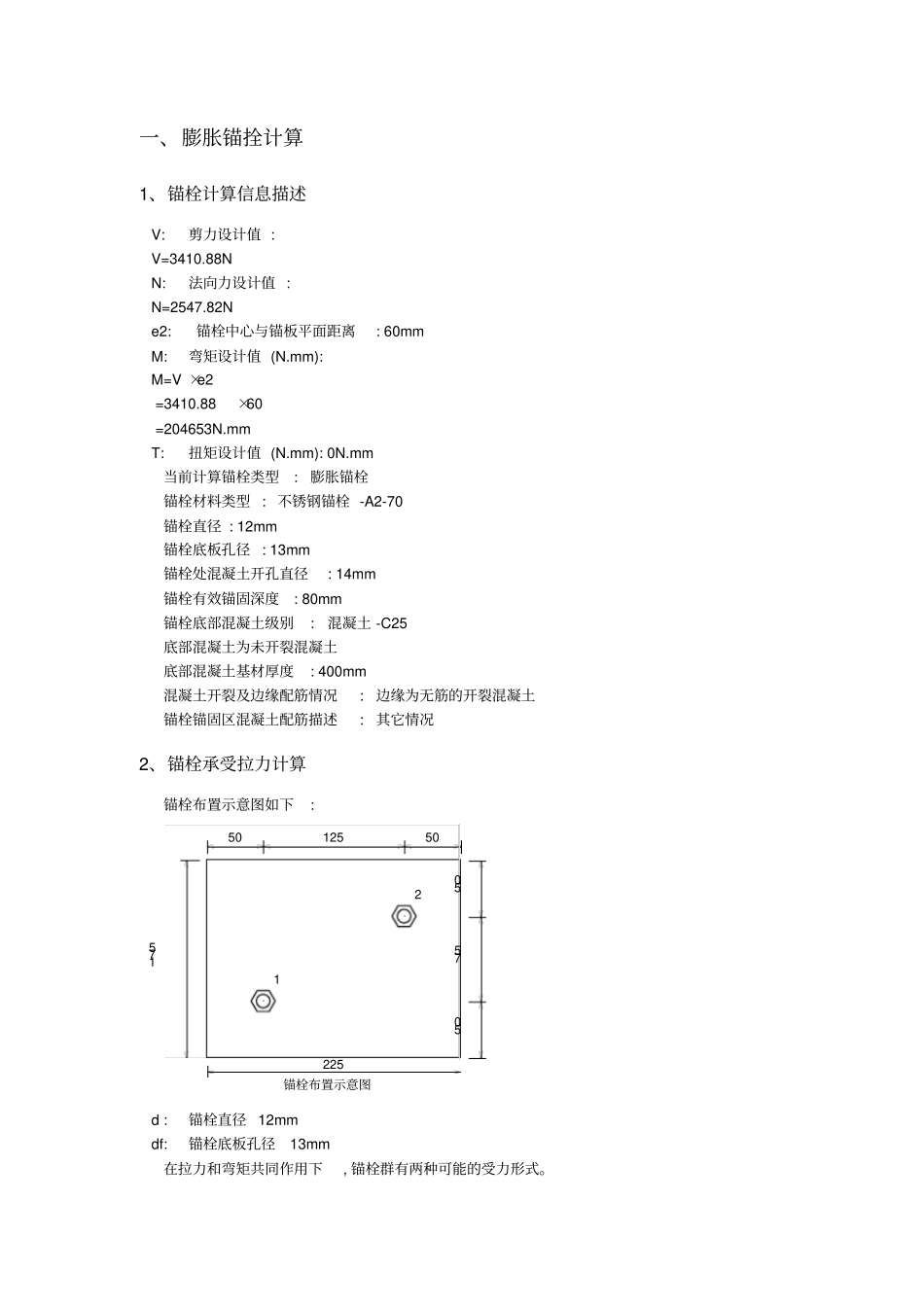

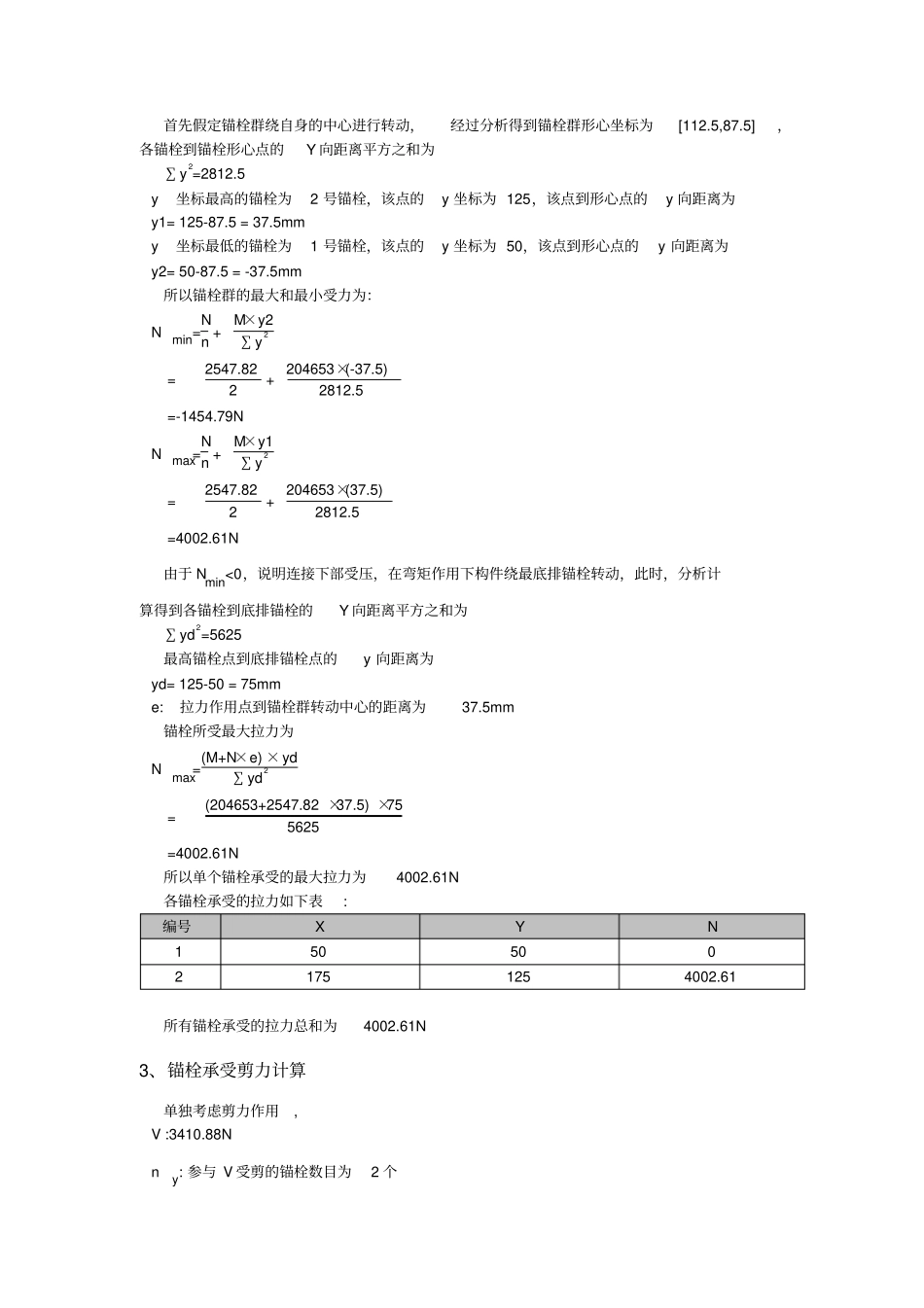

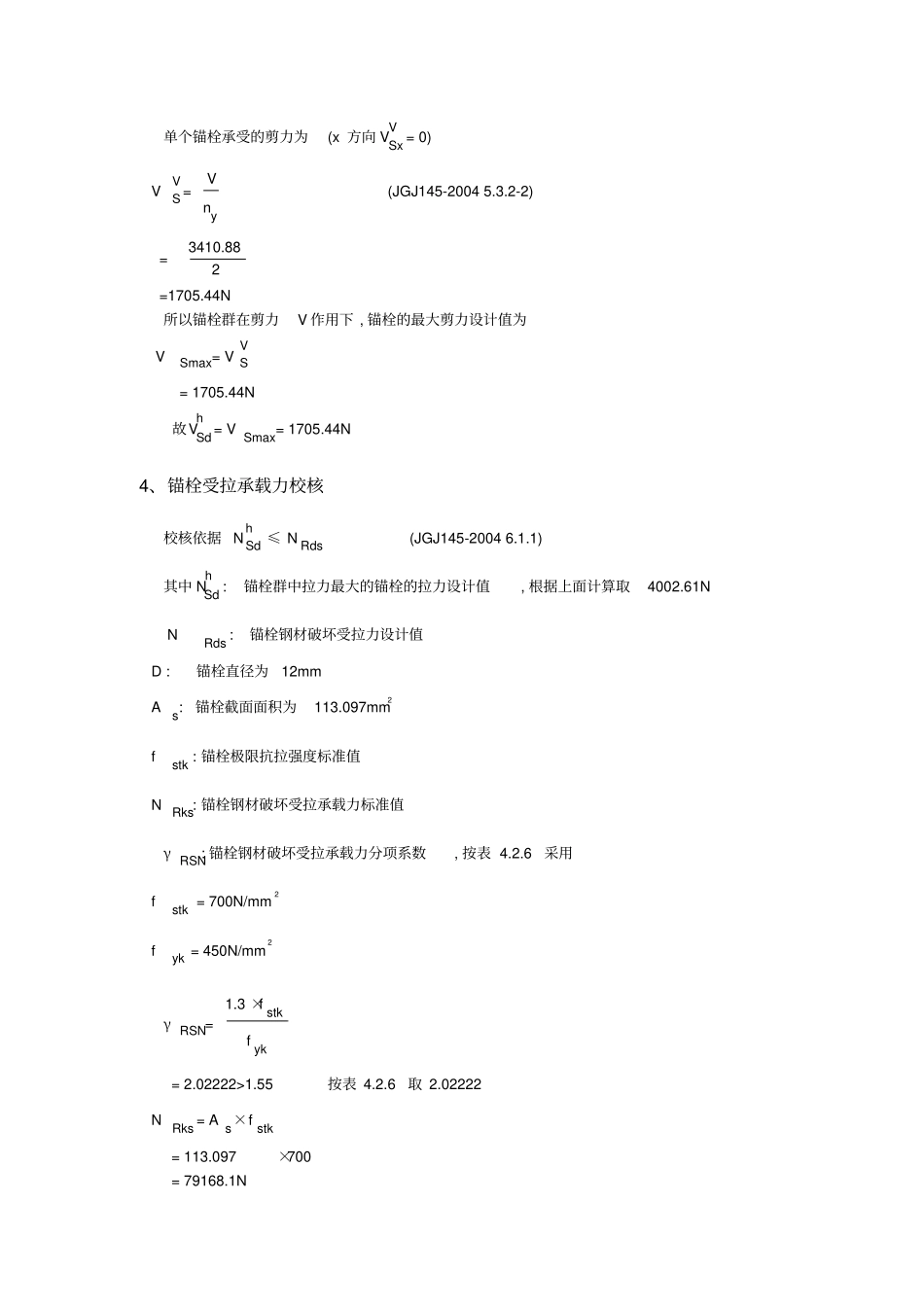

一、膨胀锚拴计算1、锚栓计算信息描述 V: 剪力设计值 : V=3410.88N N: 法向力设计值 : N=2547.82N e2: 锚栓中心与锚板平面距离: 60mm M: 弯矩设计值 (N.mm): M=V ×e2 =3410.88×60 =204653N.mm T: 扭矩设计值 (N.mm): 0N.mm当前计算锚栓类型: 膨胀锚栓锚栓材料类型 : 不锈钢锚栓 -A2-70锚栓直径 : 12mm锚栓底板孔径 : 13mm锚栓处混凝土开孔直径: 14mm锚栓有效锚固深度: 80mm锚栓底部混凝土级别: 混凝土 -C25底部混凝土为未开裂混凝土底部混凝土基材厚度: 400mm混凝土开裂及边缘配筋情况: 边缘为无筋的开裂混凝土锚栓锚固区混凝土配筋描述: 其它情况2、锚栓承受拉力计算锚栓布置示意图如下:125075505012550225175锚栓布置示意图 d :锚栓直径 12mm df:锚栓底板孔径13mm在拉力和弯矩共同作用下, 锚栓群有两种可能的受力形式。首先假定锚栓群绕自身的中心进行转动，经过分析得到锚栓群形心坐标为[112.5,87.5]，各锚栓到锚栓形心点的Y 向距离平方之和为∑y2=2812.5 y坐标最高的锚栓为2 号锚栓，该点的y 坐标为 125，该点到形心点的y 向距离为 y1= 125-87.5 = 37.5mm y坐标最低的锚栓为1 号锚栓，该点的y 坐标为 50，该点到形心点的y 向距离为 y2= 50-87.5 = -37.5mm 所以锚栓群的最大和最小受力为： Nmin=Nn + M×y2∑y2 =2547.822 + 204653×(-37.5)2812.5 =-1454.79N Nmax=Nn + M×y1∑y2 =2547.822 + 204653×(37.5)2812.5 =4002.61N 由于 Nmin<0，说明连接下部受压，在弯矩作用下构件绕最底排锚栓转动，此时，分析计算得到各锚栓到底排锚栓的Y 向距离平方之和为∑yd2=5625最高锚栓点到底排锚栓点的y 向距离为 yd= 125-50 = 75mm e:拉力作用点到锚栓群转动中心的距离为37.5mm锚栓所受最大拉力为 Nmax=(M+N×e) ×yd∑yd2 =(204653+2547.82 ×37.5) ×755625 =4002.61N 所以单个锚栓承受的最大拉力为4002.61N各锚栓承受的拉力如下表:编号X Y N 1 50 50 0 2 175 125 4002.61 所有锚栓承受的拉力总和为4002.61N3、锚栓承受剪力计算单独考虑剪力作用, V :3410.88N ny: 参与 V 受剪的锚栓数目为2 个单个锚栓承受的剪力为(x 方向 VVSx = 0) VVS = Vny (JGJ145-2004 5.3.2-2) =3410.882 =1705.44N 所以锚栓群在剪力V 作用下 , 锚栓的最大剪力设计值为 VSmax = VVS = 1705.44N 故VhSd = V Smax = 1705.44N4、锚...
