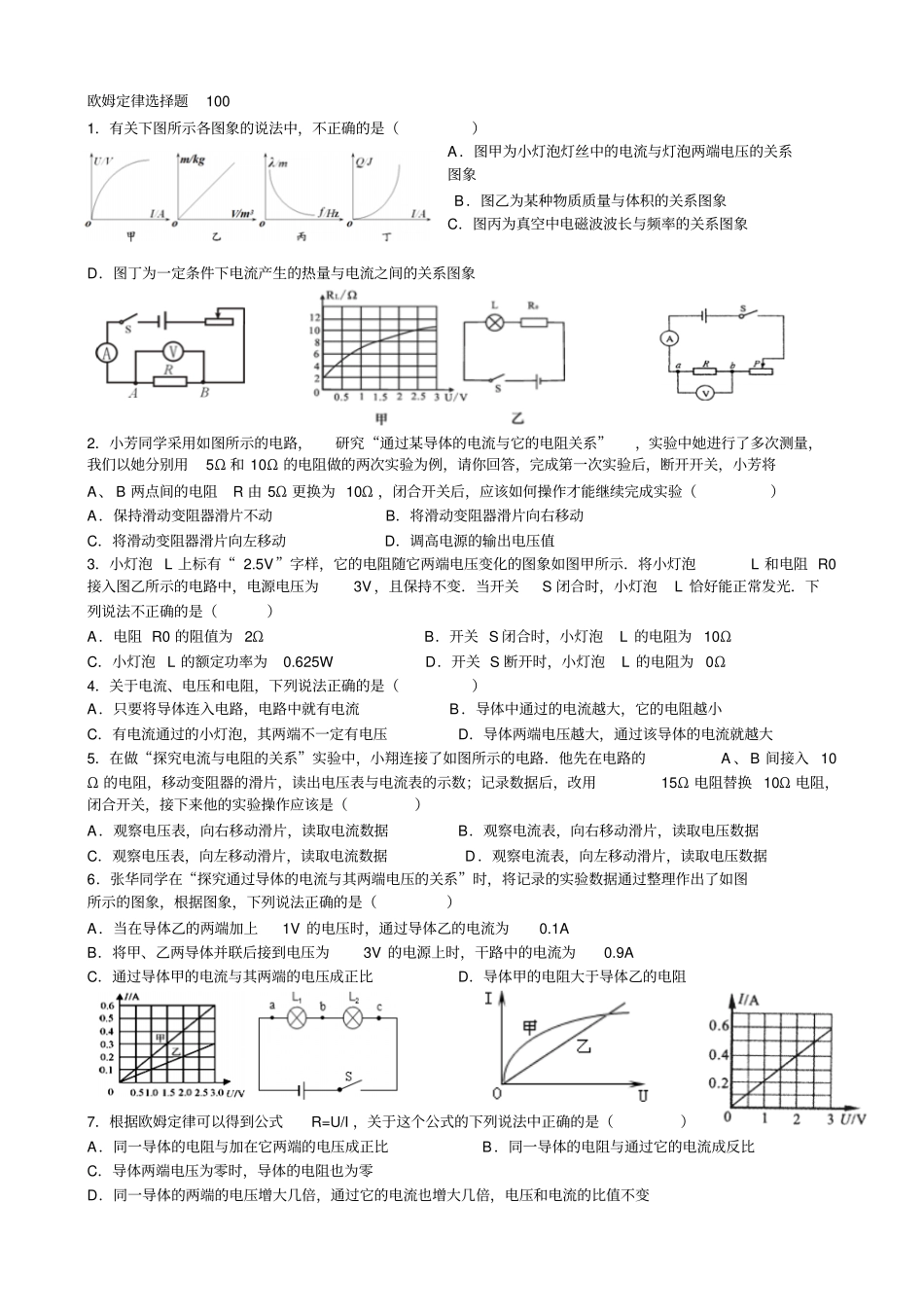

欧姆定律选择题100 1．有关下图所示各图象的说法中，不正确的是（）A．图甲为小灯泡灯丝中的电流与灯泡两端电压的关系图象B．图乙为某种物质质量与体积的关系图象C．图丙为真空中电磁波波长与频率的关系图象D．图丁为一定条件下电流产生的热量与电流之间的关系图象2．小芳同学采用如图所示的电路，研究“通过某导体的电流与它的电阻关系”，实验中她进行了多次测量，我们以她分别用5Ω 和 10Ω 的电阻做的两次实验为例，请你回答，完成第一次实验后，断开开关，小芳将A、 B 两点间的电阻R 由 5Ω 更换为 10Ω ，闭合开关后，应该如何操作才能继续完成实验（）A．保持滑动变阻器滑片不动B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．调高电源的输出电压值3．小灯泡 L 上标有“ 2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L 和电阻 R0接入图乙所示的电路中，电源电压为3V ，且保持不变．当开关S 闭合时，小灯泡L 恰好能正常发光．下列说法不正确的是（）A．电阻 R0 的阻值为 2ΩB．开关 S 闭合时，小灯泡L 的电阻为 10ΩC．小灯泡 L 的额定功率为0.625W D．开关 S 断开时，小灯泡L 的电阻为 0Ω4．关于电流、电压和电阻，下列说法正确的是（）A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流就越大5．在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路．他先在电路的A 、B 间接入 10Ω 的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω 电阻替换 10Ω 电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据6．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（）A．当在导体乙的两端加上1V 的电压时，通过导体乙的电流为0.1A B．将甲、乙两导体并联后接到电压为3V 的电源上时，干路中的电流为0.9A C．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻7．根据欧姆定律可以得到公式R=U/I ，关于这个公式的下列说法中正确的是（）A...
