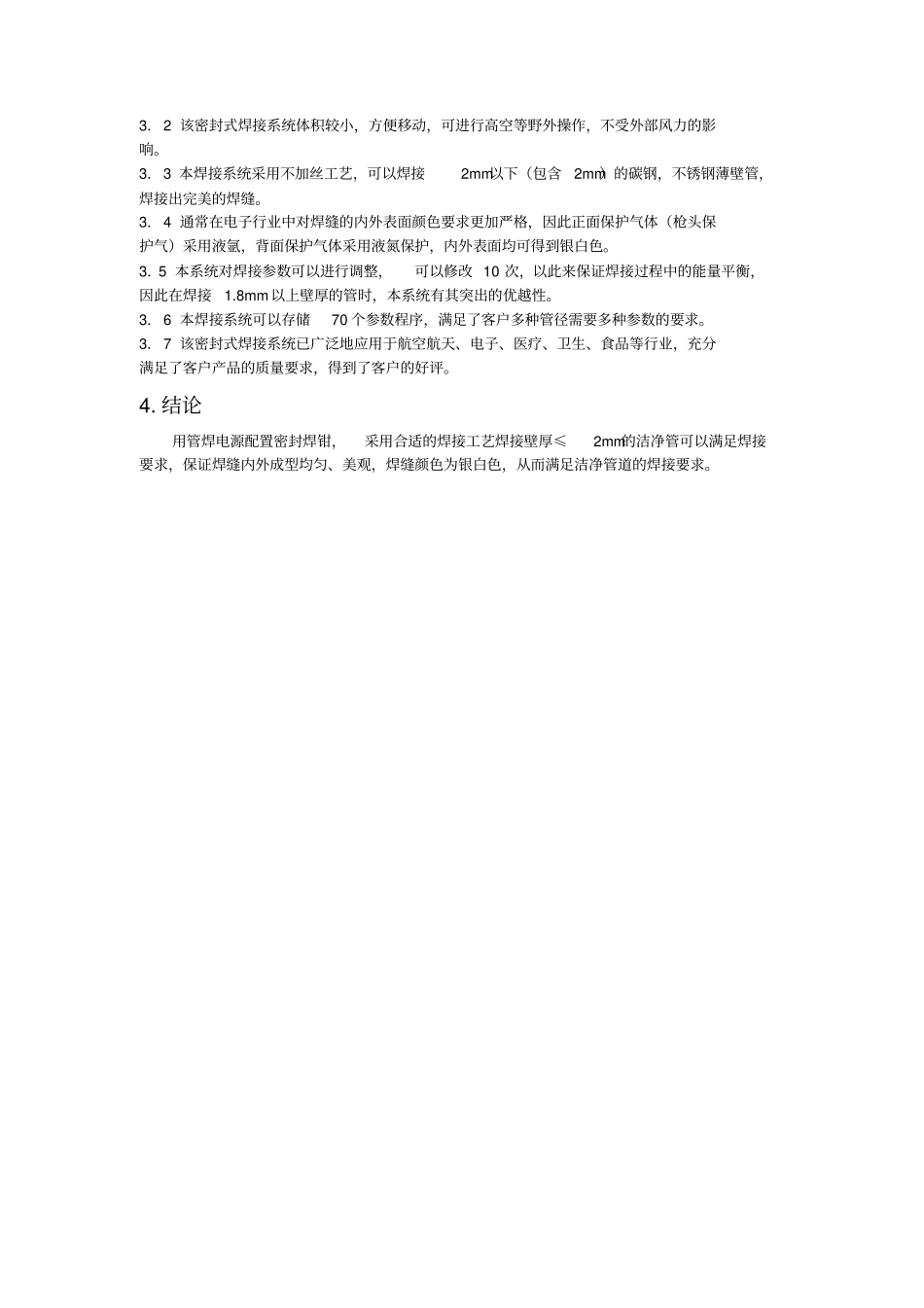

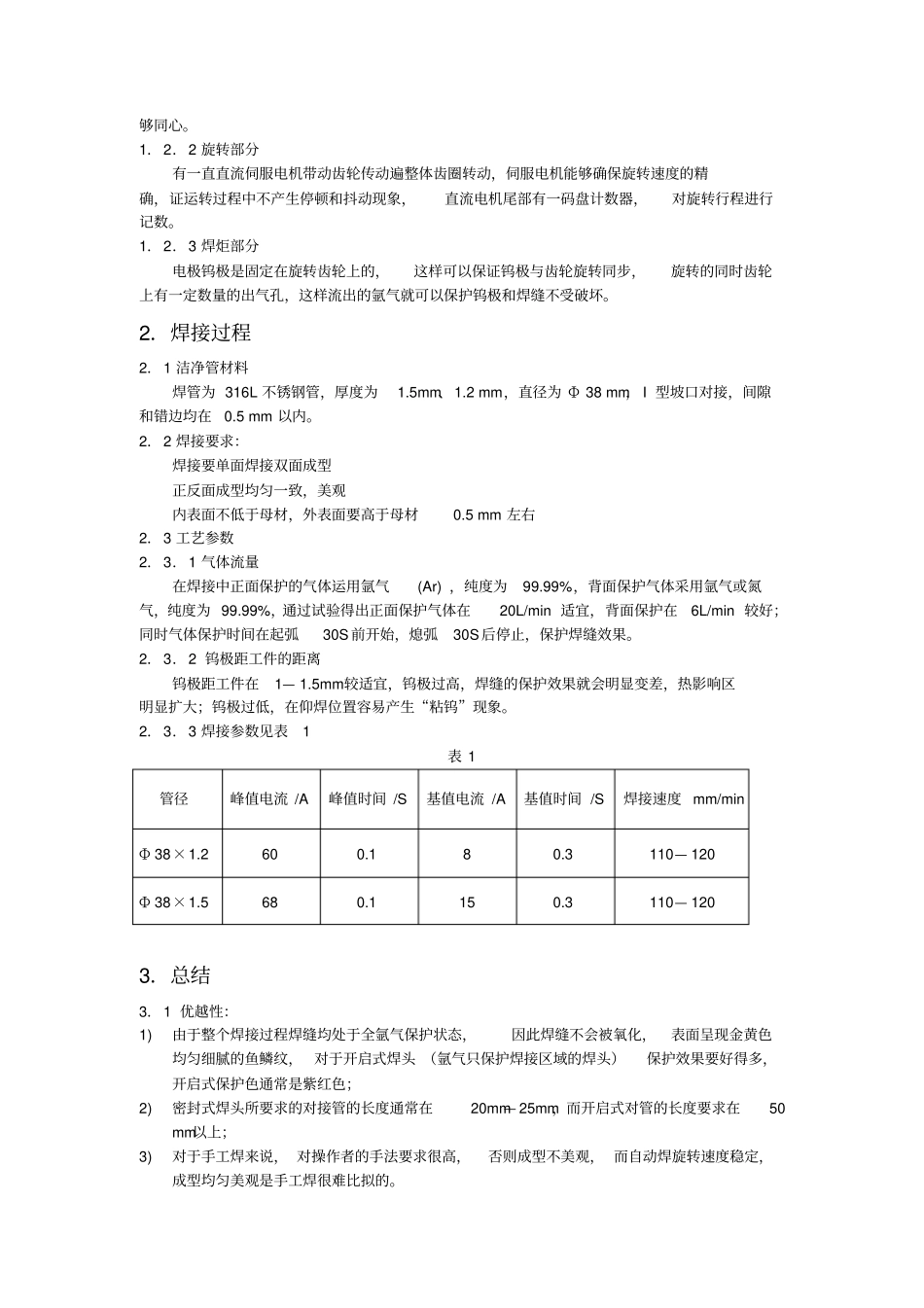

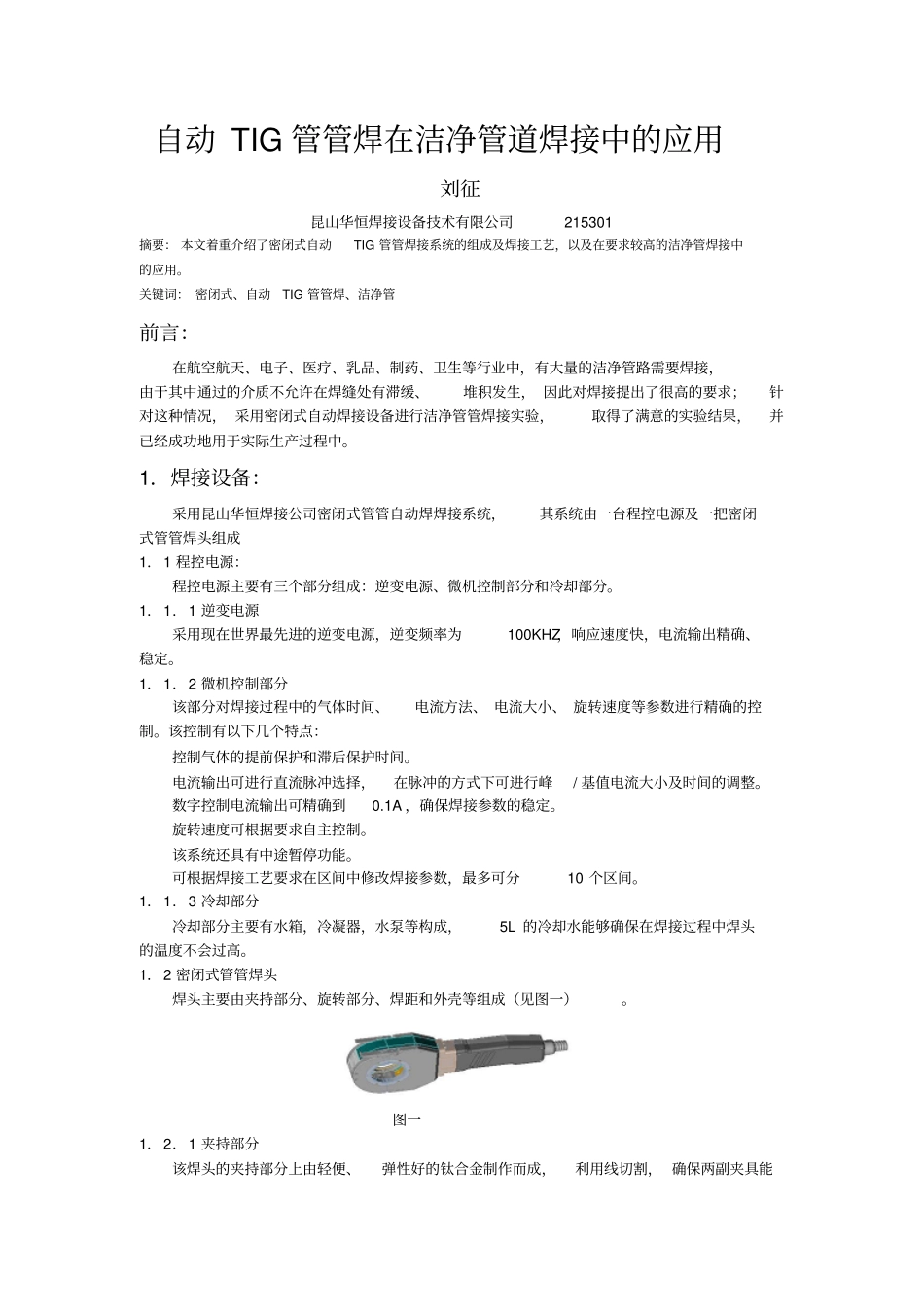

自动 TIG 管管焊在洁净管道焊接中的应用刘征昆山华恒焊接设备技术有限公司215301摘要： 本文着重介绍了密闭式自动TIG 管管焊接系统的组成及焊接工艺，以及在要求较高的洁净管焊接中的应用。关键词： 密闭式、自动TIG 管管焊、洁净管前言：在航空航天、电子、医疗、乳品、制药、卫生等行业中，有大量的洁净管路需要焊接，由于其中通过的介质不允许在焊缝处有滞缓、堆积发生， 因此对焊接提出了很高的要求；针对这种情况， 采用密闭式自动焊接设备进行洁净管管焊接实验，取得了满意的实验结果，并已经成功地用于实际生产过程中。1．焊接设备：采用昆山华恒焊接公司密闭式管管自动焊焊接系统，其系统由一台程控电源及一把密闭式管管焊头组成1．1 程控电源：程控电源主要有三个部分组成：逆变电源、微机控制部分和冷却部分。1．1．1 逆变电源采用现在世界最先进的逆变电源，逆变频率为100KHZ，响应速度快，电流输出精确、稳定。1．1．2 微机控制部分该部分对焊接过程中的气体时间、电流方法、 电流大小、 旋转速度等参数进行精确的控制。该控制有以下几个特点：控制气体的提前保护和滞后保护时间。电流输出可进行直流脉冲选择，在脉冲的方式下可进行峰/ 基值电流大小及时间的调整。数字控制电流输出可精确到0.1A ，确保焊接参数的稳定。旋转速度可根据要求自主控制。该系统还具有中途暂停功能。可根据焊接工艺要求在区间中修改焊接参数，最多可分10 个区间。1．1．3 冷却部分冷却部分主要有水箱，冷凝器，水泵等构成，5L 的冷却水能够确保在焊接过程中焊头的温度不会过高。1．2 密闭式管管焊头焊头主要由夹持部分、旋转部分、焊距和外壳等组成（见图一）。图一1．2．1 夹持部分该焊头的夹持部分上由轻便、弹性好的钛合金制作而成，利用线切割， 确保两副夹具能够同心。1．2．2 旋转部分有一直直流伺服电机带动齿轮传动遍整体齿圈转动，伺服电机能够确保旋转速度的精确，证运转过程中不产生停顿和抖动现象，直流电机尾部有一码盘计数器，对旋转行程进行记数。1．2．3 焊炬部分电极钨极是固定在旋转齿轮上的，这样可以保证钨极与齿轮旋转同步，旋转的同时齿轮上有一定数量的出气孔，这样流出的氩气就可以保护钨极和焊缝不受破坏。2．焊接过程2．1 洁净管材料焊管为 316L 不锈钢管，厚度为1.5mm、1.2 mm，直径为 Ф 38 mm， I 型坡口对接，间隙和错边均在0.5 mm 以内。2．2 焊接要求：焊接要单面焊接双面成型正反面成...
