自动亮度调节台灯

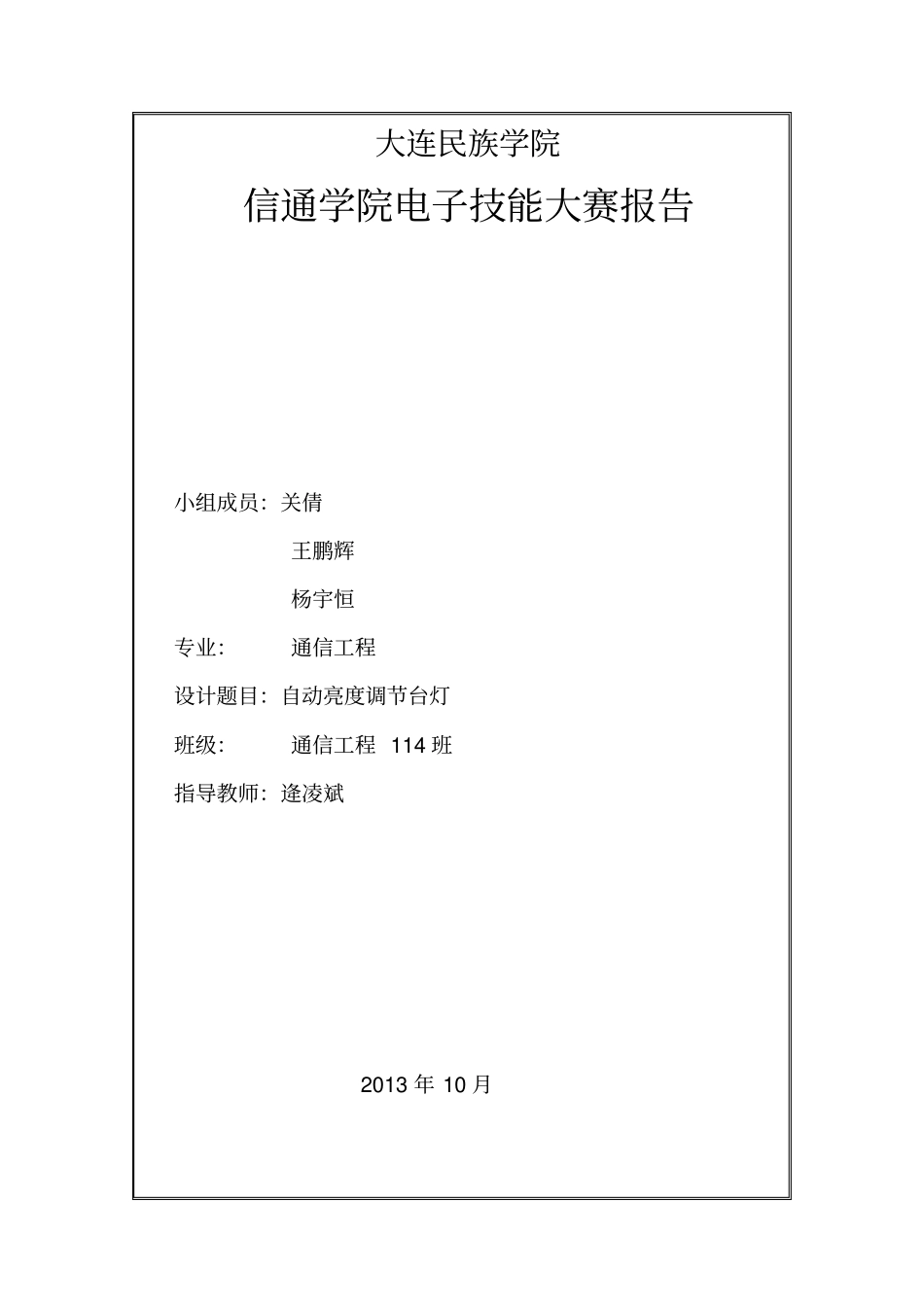

自动亮度调节台灯_第1页
1/9

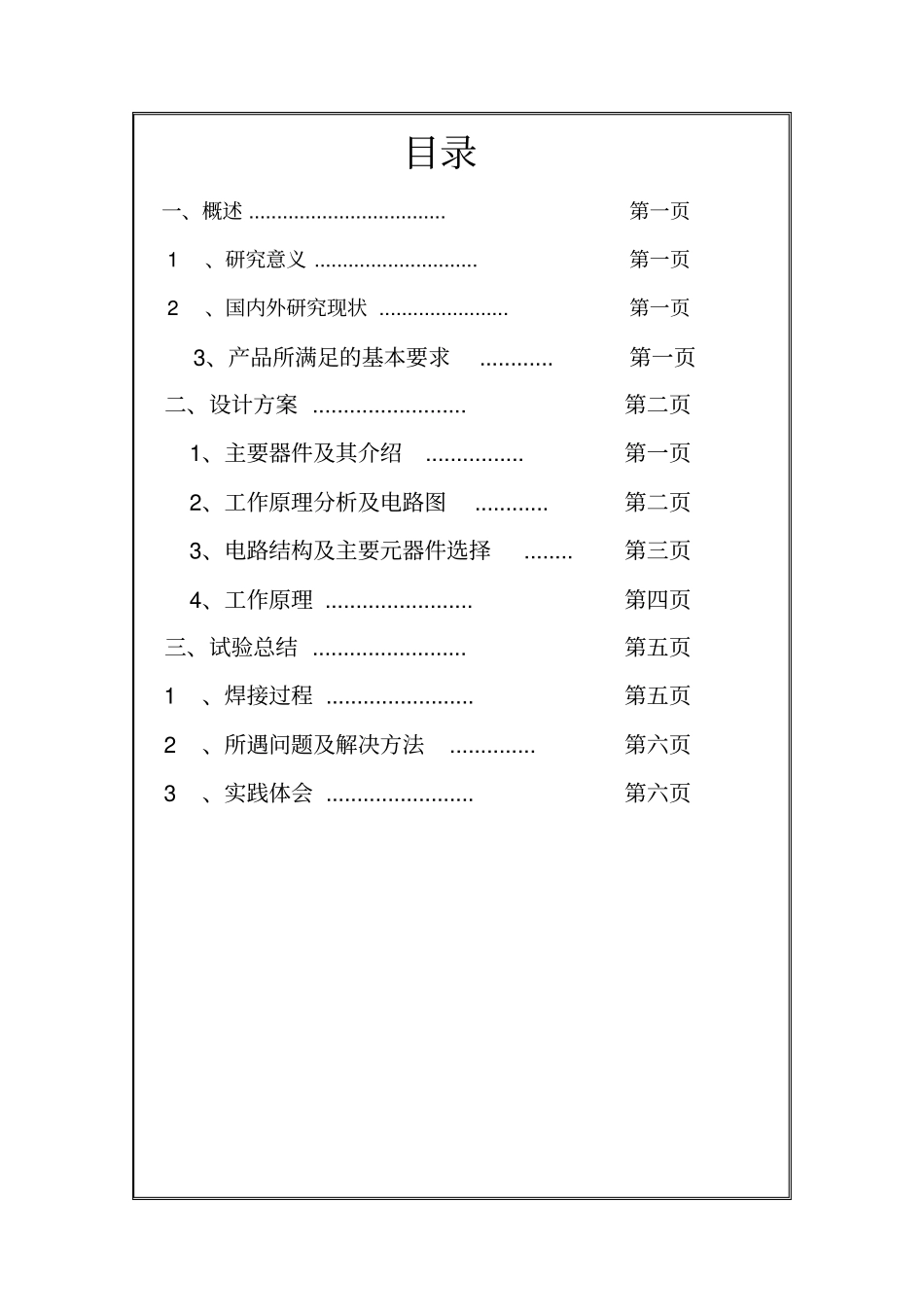

自动亮度调节台灯_第2页
2/9

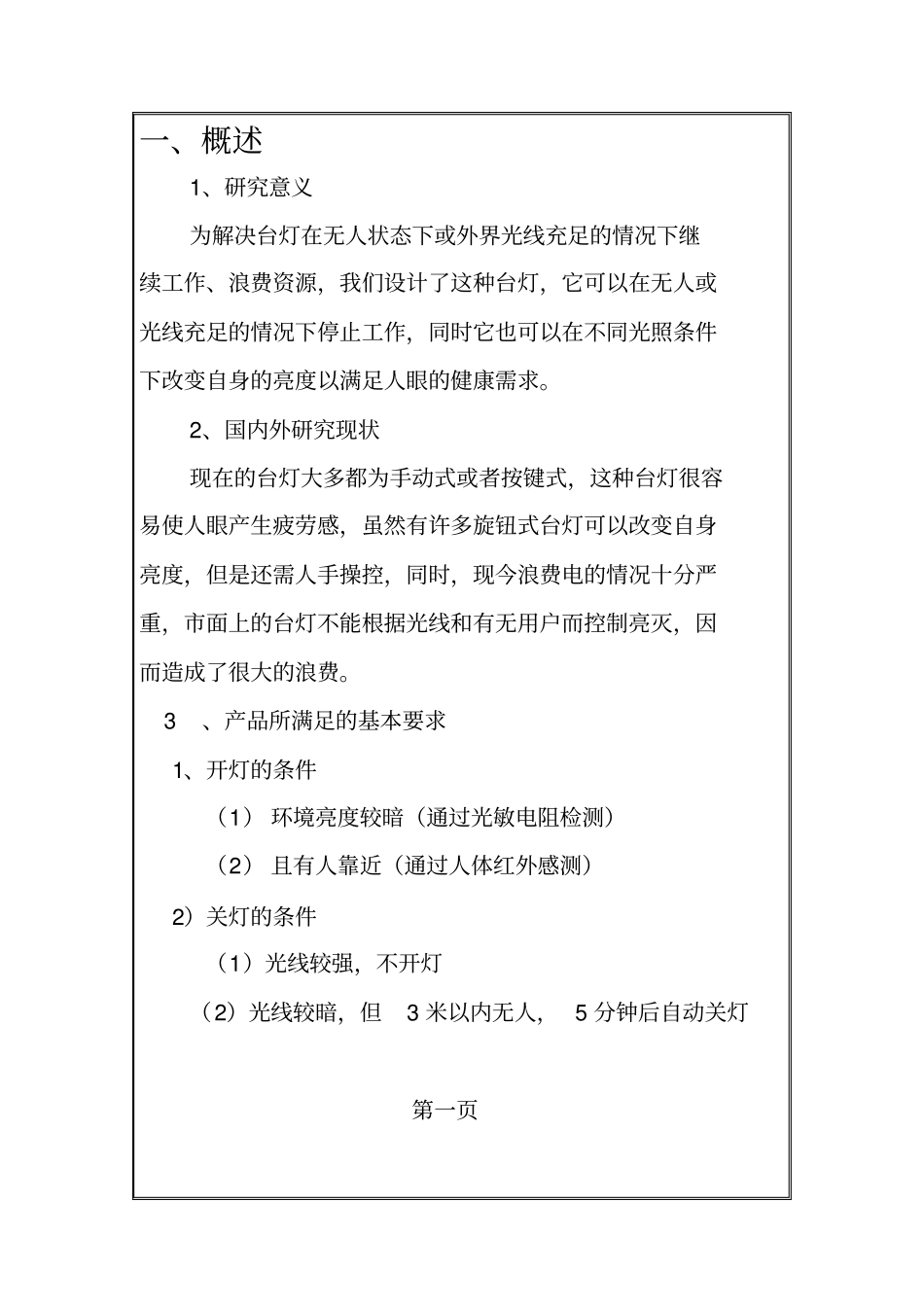

自动亮度调节台灯_第3页
3/9
大连民族学院信通学院电子技能大赛报告小组成员:关倩王鹏辉杨宇恒专业:通信工程设计题目:自动亮度调节台灯班级:通信工程 114 班指导教师:逄凌斌2013 年 10 月目录一、概述 ...................................第一页 1、研究意义 .............................第一页 2、国内外研究现状 .......................第一页3、产品所满足的基本要求............第一页二、设计方案 .........................第二页1、主要器件及其介绍................第一页2、工作原理分析及电路图............第二页3、电路结构及主要元器件选择........第三页4、工作原理 ........................第四页三、试验总结 .........................第五页 1、焊接过程 ........................第五页 2、所遇问题及解决方法..............第六页 3、实践体会 ........................第六页一、概述1、研究意义为解决台灯在无人状态下或外界光线充足的情况下继续工作、浪费资源,我们设计了这种台灯,它可以在无人或光线充足的情况下停止工作,同时它也可以在不同光照条件下改变自身的亮度以满足人眼的健康需求。2、国内外研究现状现在的台灯大多都为手动式或者按键式,这种台灯很容易使人眼产生疲劳感,虽然有许多旋钮式台灯可以改变自身亮度,但是还需人手操控,同时,现今浪费电的情况十分严重,市面上的台灯不能根据光线和有无用户而控制亮灭,因而造成了很大的浪费。 3、产品所满足的基本要求1、开灯的条件(1) 环境亮度较暗(通过光敏电阻检测)(2) 且有人靠近(通过人体红外感测)2)关灯的条件(1)光线较强,不开灯(2)光线较暗,但3 米以内无人, 5 分钟后自动关灯第一页二、 设计方案1、主要器件及其介绍 BISS0001 :BISS0001 是采用 CMOS数模混合结构、具有DIP-16 和 SOIC-16 两种封装的热释电红外传感信号处理集成电路。芯片内部集成了电压比较器、状态控制器、延时电路定时器、封锁时间定时器以及参考电压源等电路,常用于防盗报警器、自动门等各种自动开关。利用BISS0001 构成的热释电红外延时照明控制器典型电路如图所示。该控制器能实现有人进入灯亮,人走灯灭控制。常用于浴室、储藏室、梳妆台镜前灯等自动控制。2、工作原理分析及电路图利用 BISS0001 构成的热释电红外延时照明控制器电路第二页3、电路结构及主要元器件选择:由图可知,该热释电红外延时照明控制器由电源电路、红外延时控制电路和...
