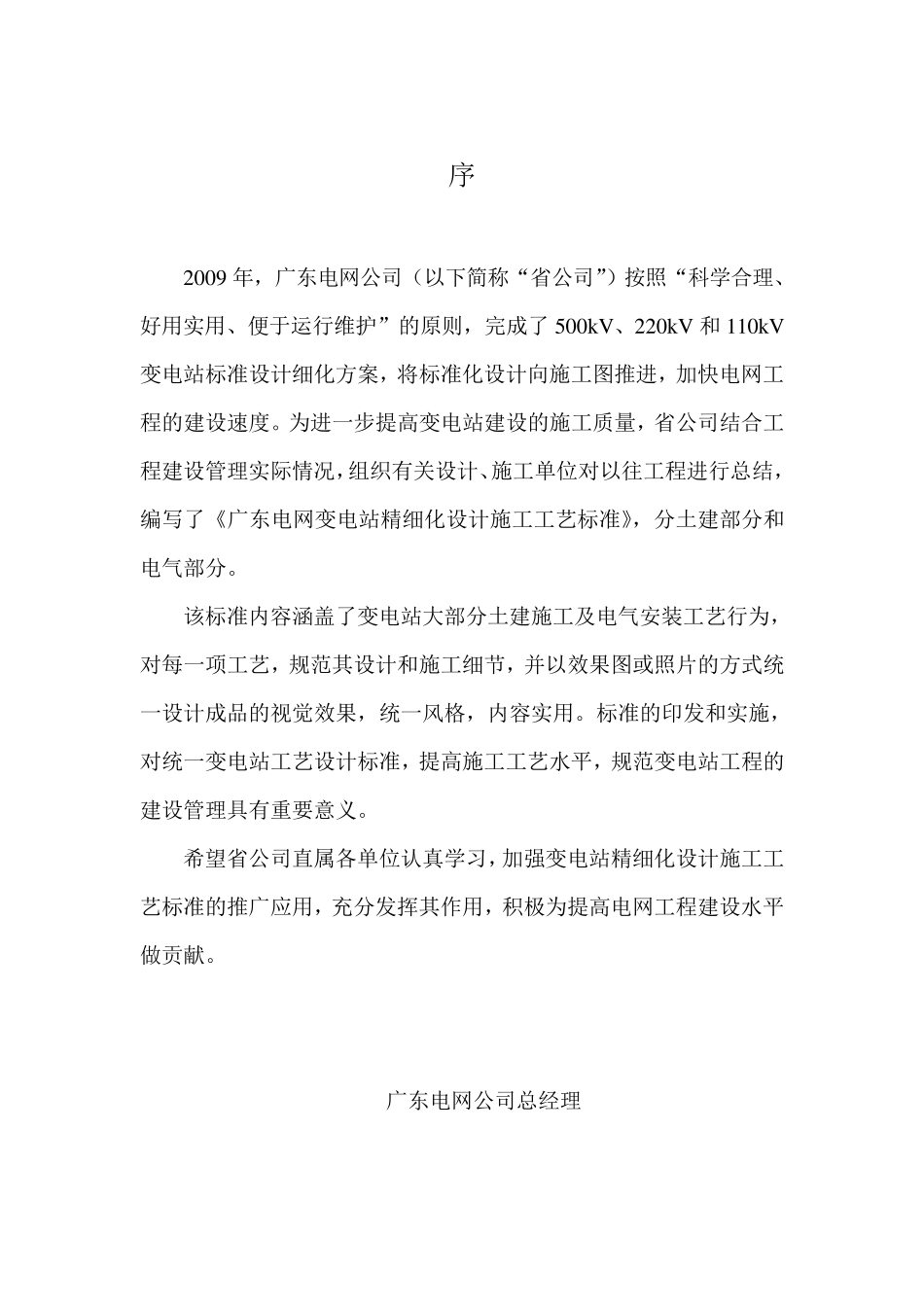

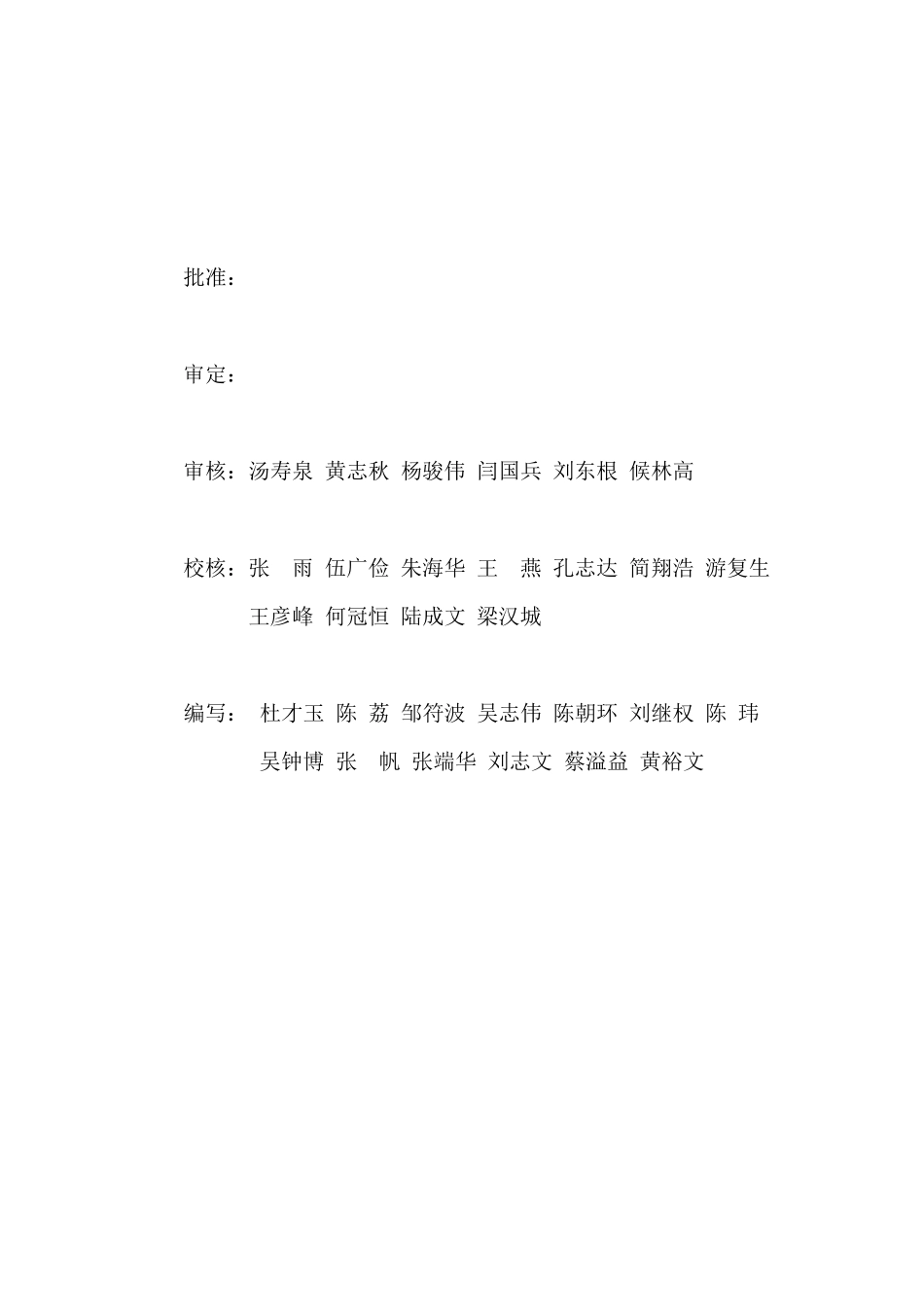

广东电网公司 二〇一〇年十一月 广东电网变电站精细化设计施工工艺标准 (电气部分) 2 0 1 0 年版 批准： 审定： 审核：汤寿泉 黄志秋 杨骏伟 闫国兵 刘东根 候林高 校核：张 雨 伍广俭 朱海华 王 燕 孔志达 简翔浩 游复生 王彦峰 何冠恒 陆成文 梁汉城 编写： 杜才玉 陈 荔 邹符波 吴志伟 陈朝环 刘继权 陈 玮 吴钟博 张 帆 张端华 刘志文 蔡溢益 黄裕文 序 2009 年，广东电网公司（以下简称“省公司”）按照“科学合理、好用实用、便于运行维护”的原则，完成了 500kV、220kV 和 110kV变电站标准设计细化方案，将标准化设计向施工图推进，加快电网工程的建设速度。为进一步提高变电站建设的施工质量，省公司结合工程建设管理实际情况，组织有关设计、施工单位对以往工程进行总结，编写了《广东电网变电站精细化设计施工工艺标准》，分土建部分和电气部分。 该标准内容涵盖了变电站大部分土建施工及电气安装工艺行为，对每一项工艺，规范其设计和施工细节，并以效果图或照片的方式统一设计成品的视觉效果，统一风格，内容实用。标准的印发和实施，对统一变电站工艺设计标准，提高施工工艺水平，规范变电站工程的建设管理具有重要意义。 希望省公司直属各单位认真学习，加强变电站精细化设计施工工艺标准的推广应用，充分发挥其作用，积极为提高电网工程建设水平做贡献。 广东电网公司总经理 前 言 为进一步推进广东电网公司全面开展电网建设“安全、优质、文明”样板工程创建活动，提高变电站样板工程的施工质量，树立典型、以点带面，全面提升主网工程建设水平，广东电网公司组织相关单位，在总结原有 110kV～500kV 设计经验与现场施工实施情况的基础上，历经策划、收资、编写、讨论、审查、修改、审定等环节，完成此《广东电网变电站精细化设计施工工艺标准》。 《广东电网变电站精细化设计施工工艺标准》由广东电网公司组织编写，广东省电力设计研究院负责具体章节的组织、汇总和主要编写工作。广东电网公司工程建设部组织系统内相关部门、单位和专家，召开评审会。 针对新建110kV～500kV 变电站工程，提出了电气施工技术要求及措施，具体包括： （1）各类主要电气设备安装要求，包括：设备本体安装、设备本体电缆引至地面的敷设、设备本体接地线的引接、设备操作平台等； （2）各类母线的安装要求，包括：悬吊管母、支柱管母，铜（铝）排母线、软导线等； （3）各种配电箱...
