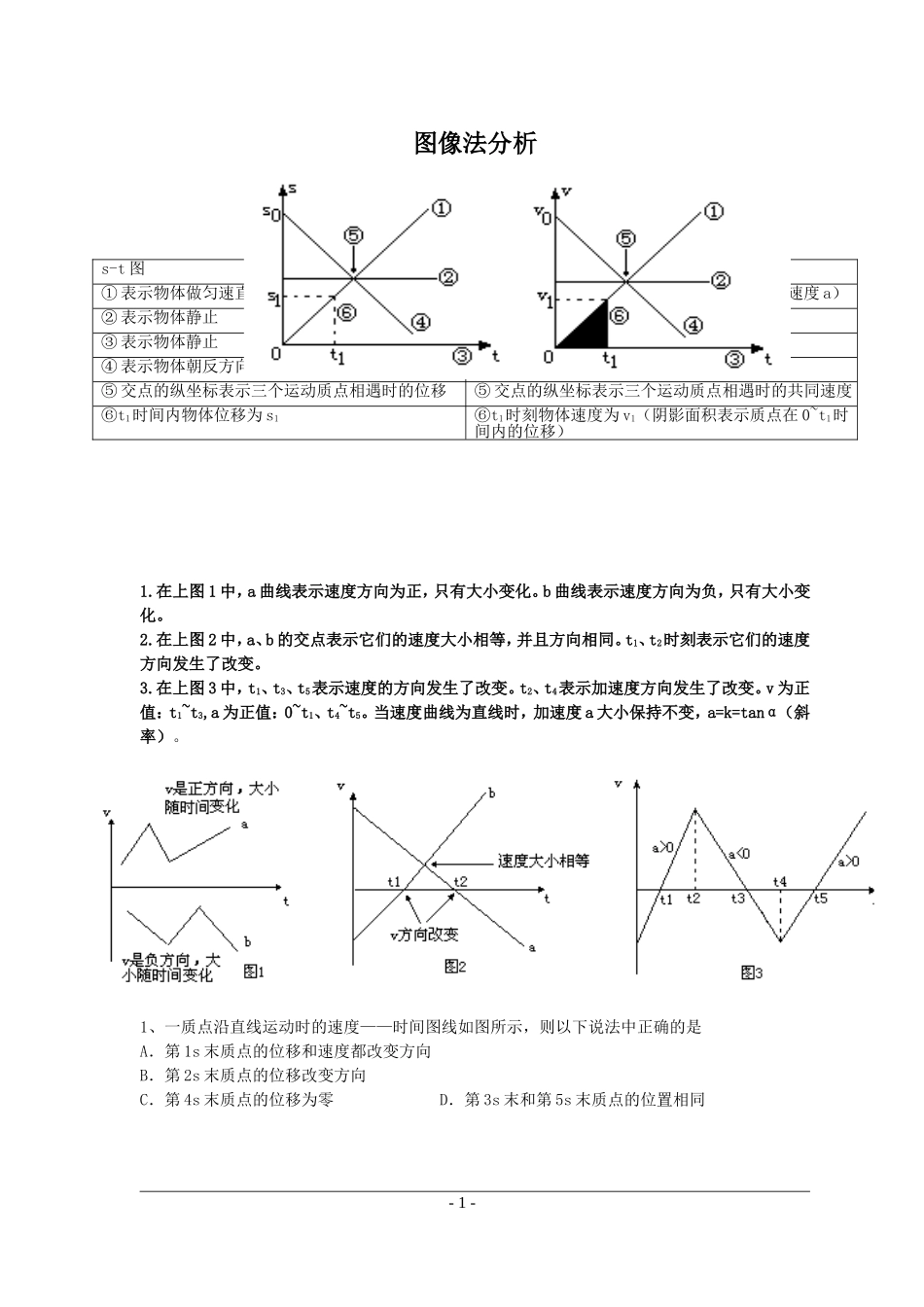

图像法分析1.在上图1中，a曲线表示速度方向为正，只有大小变化。b曲线表示速度方向为负，只有大小变化。2.在上图2中，a、b的交点表示它们的速度大小相等，并且方向相同。t1、t2时刻表示它们的速度方向发生了改变。3.在上图3中，t1、t3、t5表示速度的方向发生了改变。t2、t4表示加速度方向发生了改变。v为正值：t1~t3,a为正值：0~t1、t4~t5。当速度曲线为直线时，加速度a大小保持不变，a=k=tanα（斜率）。1、一质点沿直线运动时的速度——时间图线如图所示，则以下说法中正确的是A．第1s末质点的位移和速度都改变方向B．第2s末质点的位移改变方向C．第4s末质点的位移为零D．第3s末和第5s末质点的位置相同-1-s-t图v-t图①表示物体做匀速直线运动（斜率表示速度v）①表示物体做匀加速直线运动（斜率表示加速度a）②表示物体静止②表示物体物体做匀速直线运动③表示物体静止③表示物体静止④表示物体朝反方向做匀速直线运动，初位移为s0④表示物体做匀减速直线运动，初速度为v0⑤交点的纵坐标表示三个运动质点相遇时的位移⑤交点的纵坐标表示三个运动质点相遇时的共同速度⑥t1时间内物体位移为s1⑥t1时刻物体速度为v1（阴影面积表示质点在0~t1时间内的位移）2、某物体运动的图象如图所示，则物体做A．往复运动B．匀变速直线运动C．朝某一方向的直线运动D．不能确定3、一枚火箭由地面竖直向上发射，其v-t图象如图所示，由图象可知A．0－t1时间内火箭的加速度小于t1－t2时间内火箭的加速度B．在0－t2时间内火箭上升，t2－t3时间内火箭下落C．t2时刻火箭离地面最远D．t3时刻火箭回到地面4、a和b两个物体在同一直线上运动,它们的v－t图像分别如图中的a和b所示。在t1时刻A.它们的运动方向相反B.它们的加速度方向相反C.a的速度比b的速度大D.b的速度比a的速度大5、小球在斜面上从静止开始匀加速下滑,进入水平面后又做匀减速直线运动直至停止.下列图象中可以反映小球的这一运动过程的是-2-t/sV/ms-101-112345tvv0tOv6、如图1所示为初速度v0沿直线运动的物体的速度图象，其末速度为v，在时间t内，下列关于物体的平均速度和加速度a说法正确的是A.a随时间减小B.a随时间增大C.a随时间减小D.a随时间减小在上图中：位移的大小等于图像与坐标轴围起来的面积，若围起来的区域在x轴之上则表示位移是正值，速度方向为正方向。若区域在x轴之下则表示位移是负值，速度方向为负方向。1、一台先进的升降机被安装在某建筑工地上，升降机的运动情况由电脑控制，一次竖直向上运送重物时，电脑屏幕上显示出重物运动的v—t图线如图所示，则由图线可知A．重物先向上运动而后又向下运动B．重物的加速度先增大后减小C．重物的速度先增大后减小D．重物的位移先增大后减小2、甲、乙两物体在同一直线上运动，其s—t图像如图所示A.两物体的速度大小相等，方向相反B.经t=5s，甲、乙两物体相遇C.在10s内，甲、乙两物体的位移相同D.经t=10s时，乙物体的速度降为零-3-3、如图为一物体沿直线运动的速度图象，由此可知A.2s末物体返回出发点B.4s末物体运动方向改变C.3s末与5s的加速度大小相等，方向相反D.8s内物体的位移为零4、甲、乙两车从同一地点出发，向同一方向行驶，它们的s—t图象如图所示，则由图可看出A.乙比甲早出发，甲比乙先到达距出发点s0处B.甲、乙到达s0处的过程中平均速度相同C.甲比乙早出发，乙比甲先到达距出发点s0处D.甲车中途停了一段时间在S—t图像中，若曲线为一条直线，则速度大小为定值，保持不变，加速度a=0，作匀速直线运动。斜率越大，速度越大。在图8中，a、b、c三条曲线位移相同，所用时间相同，所以它们的平均速度也相等。1、两个物体a、b同时开始沿同一条直线运动。从开始运动起计时，它们的位移图象如右图所示。关于这两个物体的运动，下列说法中正确的是A.开始时a的速度较大，加速度较小B.a做匀减速运动，b做匀加速运动C.a、b速度方向相反，速度大小之比是2∶3D.在t=3s时刻a、b速度相等，恰好相遇2、物体A、B的s-t图像如图所示，由右图可知A.从第3s起，两物体运动方向相同，且vA>vBB.两物体由同一位置开始运动，但物体A比B迟3s才开始运动C.在5s内物体的位移相同，5s末A、B相遇D.5s内A、B的加速...
